P20ST

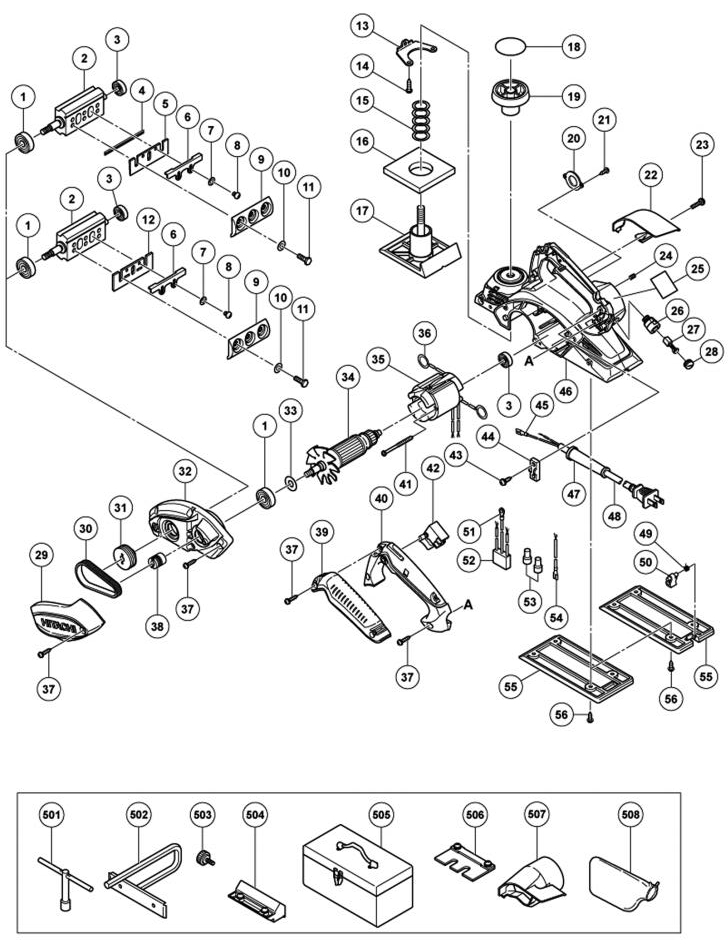

图号 | 配件编号 | 配件名称 | 员数 |
1 | 6200VV | 轴承 | 2 |
2 | 334480 | 刀座 | 1 |
3 | 608VVM | 608VV2RS轴承 | 2 |
6 | 314754 | 刀垫(A) | 2 |
8 | 949213 | M4*5螺钉 | 4 |
9 | 316398 | 刀片外盖 | 2 |
10 | 334706 | 垫圈 | 6 |
11 | 334707 | M6*18螺栓 | 6 |
12 | 314746 | 刀片 | 2 |
13 | 958945 | 板 | 1 |
14 | 954004 | D4*16十字凸缘自攻螺钉 | 1 |
15 | 958709 | 弹簧D3.5 | 1 |
16 | 958708 | 里衬垫 | 1 |
17 | 334738 | 前底座 | 1 |
19 | 942328 | 旋钮 | 1 |
20 | 334492 | 轴承盖 | 1 |
21 | 309470 | D4*12螺钉 | 2 |
22 | 334501 | 端盖架 | 1 |
23 | 333163 | M4*16十字平头螺钉 | 1 |
24 | 938477 | M5*8内六角紧定螺钉 | 2 |
26 | 957571 | 刷握 | 2 |
27 | 999021 | 电刷 | 2 |
28 | 931266 | 刷帽 | 2 |
29 | 334487 | 皮带罩 | 1 |
30 | 958718 | 皮带 | 1 |
31 | 334491 | 皮带轮(B) | 1 |
32 | 334716 | 端盖架 | 1 |
33 | 334713 | 垫圈(A) | 1 |
34 | 360936G | 转子 | 1 |
35 | 340834E | 定子 | 1 |
36 | 931867 | 电刷接线环 | 2 |
37 | 301653 | D4*20自攻螺钉(黑) | 10 |
38 | 334490 | 皮带轮(A) | 1 |
39 | 334717 | 夹紧盖 | 1 |
40 | 334484 | 手柄盖 | 1 |
41 | 960108 | D4*60十字六角平尾自攻螺钉 | 2 |
42 | 334474 | 触发开关 | 1 |
43 | 984750 | D4*16十字凸缘自攻螺钉 | 2 |
44 | 937631 | 电缆夹 | 1 |
45 | 331707 | 接线片(SPS-SIT-187) | 1 |
46 | 334482 | 机壳总成 | 1 |
47 | 953327 | 电缆护套 | 1 |
48 | 500455Z | 电缆总成 | 1 |
51 | 961419Z | 接线片 N1.25-5 | 1 |
52 | 334472 | 电容 | 1 |
53 | 959141 | 接线端子 5.5-SD | 2 |
54 | 331269 | 引线总成 | 1 |
55 | 334837 | 后底座 | 1 |
56 | 307811 | D4*16十字凸缘自攻螺钉(黑) | 4 |
65 | 334493 | 导风圈 | 1 |
501 | 940543 | 套筒板手 | 1 |
502 | 958842Z | 导杆组 | 1 |
503 | 940650 | 小旋钮 | 1 |
504 | 314767 | 磨刀架组ROHS | 1 |
