S15SB

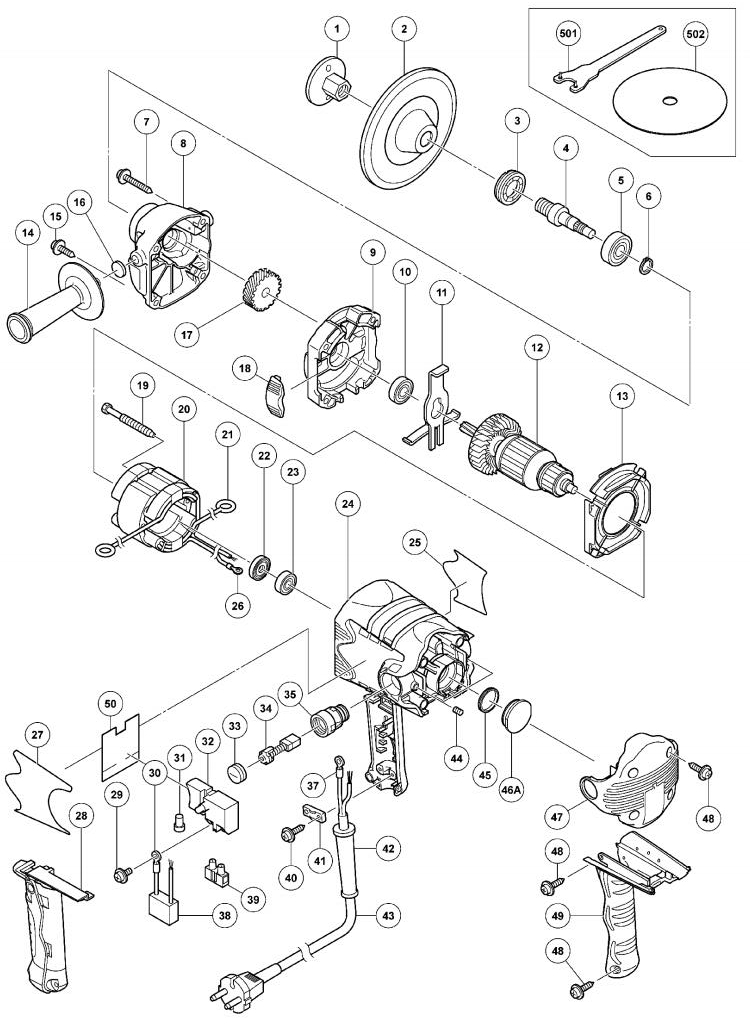

PDF拆解图 CSV配件表
|
图号
|
配件编号
|
配件名称
|
员数
|
备注
|
|
1
|
953381
|
垫圈螺母
|
1
|
|
|
2
|
935652
|
橡胶盘
|
1
|
|
|
3
|
325857
|
轴承罩
|
1
|
|
|
4
|
325501
|
主轴 (B)
|
1
|
|
|
5
|
6201DD
|
滚珠轴承 6201DDCMPS2L
|
1
|
|
|
6
|
939542
|
定位环
|
1
|
|
|
7
|
309778
|
螺钉 D5X55 (黑)
|
2
|
|
|
8
|
325499
|
齿轮罩
|
1
|
包括 .16
|
|
9
|
325498
|
中间盖
|
1
|
|
|
10
|
6000DD
|
滚珠轴承 6000DDCMPS2L
|
1
|
|
|
11
|
325477
|
锁竿
|
1
|
|
|
12
|
360758E
|
转子 (D) 220V-230V
|
1
|
|
|
13
|
325474
|
导风板
|
1
|
|
|
14
|
994322
|
侧手柄
|
1
|
|
|
15
|
323209
|
自攻螺钉 D5X35 (黑)
|
2
|
|
|
16
|
937033
|
毛毡
|
2
|
|
|
17
|
325500
|
第1齿轮
|
1
|
|
|
18
|
328483
|
气盖
|
1
|
|
|
19
|
992509
|
六角自攻螺钉 D5X45
|
2
|
|
|
20
|
340656G
|
定子总成(D) 220V-230V
|
1
|
包括 .21,26
|
|
21
|
930703
|
碳刷端子
|
2
|
|
|
22
|
315877
|
防尘圈
|
1
|
|
|
23
|
608VVM
|
滚珠轴承 608VVC2PS2L
|
1
|
|
|
24
|
325492
|
机壳组件
|
1
|
包括 .35,44-46
|
|
25
|
|
铭牌
|
1
|
|
|
26
|
980063
|
端子
|
1
|
|
|
27
|
|
日立标签
|
1
|
|
|
28
|
325481
|
把手盖
|
1
|
|
|
29
|
305499
|
螺钉 (垫圈) M3.5X6
|
2
|
|
|
30
|
980063
|
端子
|
1
|
|
|
31
|
959140
|
连接器 50091
|
1
|
|
|
32
|
305409
|
开关
|
1
|
包括 .29
|
|
33
|
945161
|
刷帽
|
2
|
|
|
34
|
999043
|
碳刷
|
2
|
|
|
35
|
958900
|
刷握
|
2
|
|
|
37
|
980063
|
端子
|
1
|
|
|
38
|
930039
|
干扰抑制器
|
1
|
|
|
39
|
938307
|
柱形端子
|
1
|
|
|
40
|
984750
|
凸缘自攻螺钉 D4X16
|
2
|
|
|
41
|
937631
|
电缆夹
|
1
|
|
|
42
|
953327
|
电缆护套 D8.8
|
1
|
|
|
43
|
500468Z
|
电缆
|
1
|
|
|
44
|
938477
|
六角螺钉 M5X8
|
2
|
|
|
45
|
995662
|
橡胶环
|
1
|
|
|
46A
|
330078
|
轴承衬
|
1
|
|
|
47
|
325494
|
尾盖
|
1
|
|
|
48
|
301653
|
自攻凸缘螺钉 D4X20 (黑)
|
7
|
|
|
49
|
325490
|
把手盖
|
1
|
|
|
50
|
328701
|
防尘圈
|
1
|
|
|
501
|
325491
|
扳手
|
1
|
|
|
502
|
314079
|
砂盘 150MM C-P50
|
1
|
|
