SB10S2

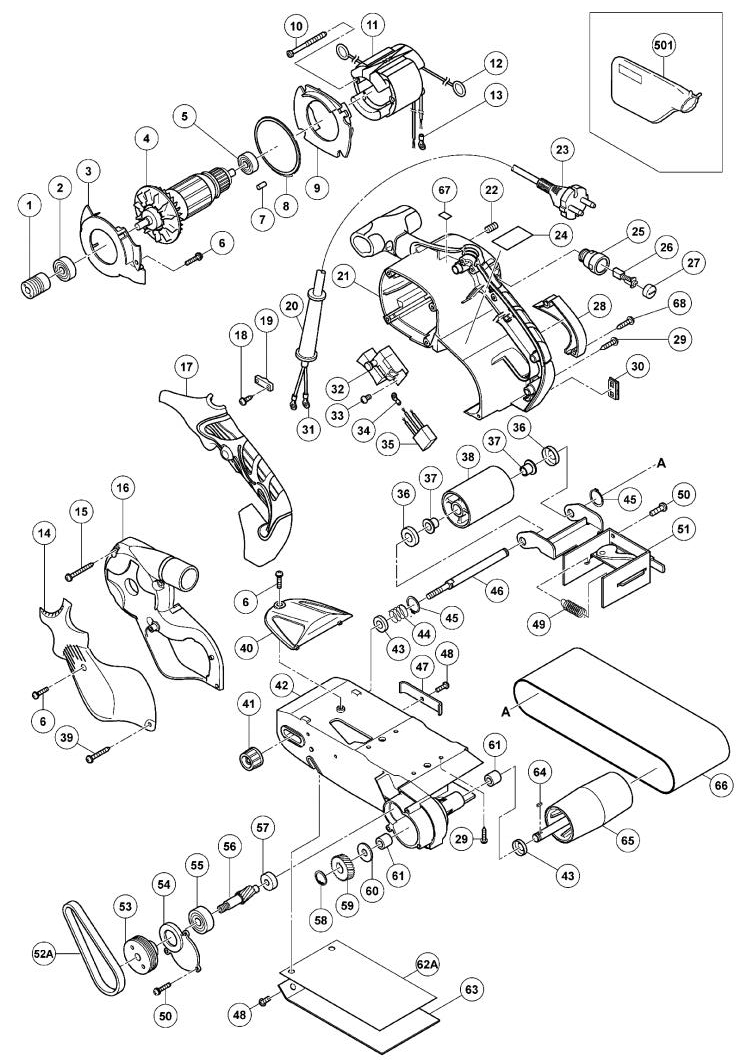

PDF拆解图 CSV配件表
|
图号
|
配件编号
|
配件名称
|
员数
|
备注
|
|
1
|
327742
|
滑轮 (A)
|
1
|
|
|
2
|
6000VV
|
滚珠轴承 6000VVCMPS2L
|
1
|
|
|
3
|
327739
|
导尘器
|
1
|
|
|
4
|
360797E
|
转子 220V-230V
|
1
|
|
|
5
|
608VVM
|
滚珠轴承 608VVC2PS2L
|
1
|
|
|
6
|
935196
|
螺钉 M4X12 (黑)
|
4
|
|
|
7
|
931701
|
轴承扣锁
|
1
|
|
|
8
|
328209
|
防尘垫
|
1
|
|
|
9
|
327738
|
导风板
|
1
|
|
|
10
|
953174
|
六角自攻螺钉 D5X55
|
2
|
|
|
11
|
340700G
|
定子总成 220V-230V
|
1
|
包括 .12,13
|
|
12
|
930703
|
碳刷端子
|
2
|
|
|
13
|
930804
|
端子 M4.0
|
2
|
|
|
13
|
980063
|
端子
|
1
|
|
|
14
|
328433
|
皮带护盖
|
1
|
|
|
15
|
316321
|
凸缘自攻螺钉 D5X45
|
4
|
|
|
16
|
327740
|
防尘盖
|
1
|
|
|
17
|
327760
|
把手盖
|
1
|
|
|
18
|
984750
|
凸缘自攻螺钉 D4X16
|
2
|
|
|
19
|
937631
|
电缆夹
|
1
|
|
|
20
|
958049
|
电缆护套 D8.2
|
1
|
|
|
20
|
940778
|
电缆护套 D10.7
|
1
|
|
|
21
|
327759
|
机壳组件
|
1
|
包括 .22,25
|
|
22
|
938477
|
六角螺钉 M5X8
|
2
|
|
|
23
|
500455Z
|
电缆
|
1
|
|
|
24
|
|
铭牌
|
1
|
|
|
25
|
958900
|
刷握
|
2
|
|
|
26
|
999043
|
碳刷
|
2
|
|
|
27
|
945161
|
刷帽
|
2
|
|
|
28
|
327779
|
滑轮盖
|
1
|
|
|
29
|
305812
|
凸缘自攻螺钉 D4X16 (黑)
|
8
|
|
|
30
|
327791
|
密封盖
|
1
|
|
|
31
|
980063
|
端子
|
2
|
|
|
32
|
325085
|
开关
|
1
|
|
|
33
|
305499
|
螺钉 (垫圈) M3.5X6
|
4
|
|
|
34
|
938108
|
端子
|
1
|
|
|
35
|
325566
|
干扰抑制器
|
1
|
|
|
36
|
953043
|
垫圈
|
2
|
|
|
37
|
953042
|
含油轴承
|
2
|
|
|
38
|
995586
|
怠速轮
|
1
|
包括 .37
|
|
39
|
305490
|
凸缘自攻螺钉 D4X30 (黑)
|
1
|
|
|
40
|
327744
|
清洁盖
|
1
|
|
|
41
|
995578
|
手柄螺母
|
1
|
|
|
42
|
327780
|
主体组件
|
1
|
包括 .57,61
|
|
43
|
953161
|
垫圈
|
2
|
|
|
44
|
995577
|
弹簧
|
1
|
|
|
45
|
939542
|
定位环
|
2
|
|
|
46
|
995587
|
轴
|
1
|
|
|
47
|
327746
|
提示板
|
1
|
|
|
48
|
949216
|
螺钉 M4X10
|
3
|
|
|
49
|
953063
|
弹簧
|
1
|
|
|
50
|
949218
|
螺钉 M4X14
|
5
|
|
|
51
|
995585
|
插架
|
1
|
包括 .49
|
|
52A
|
330690
|
皮带
|
1
|
|
|
53
|
327749
|
滑轮 (B)
|
1
|
|
|
54
|
327748
|
齿轮罩
|
1
|
|
|
55
|
6200VV
|
滚珠轴承 6200VVCMPS2L
|
1
|
|
|
56
|
327750
|
小齿轮
|
1
|
|
|
57
|
935522
|
含油轴承
|
1
|
|
|
58
|
939540
|
定位环
|
1
|
|
|
59
|
995576
|
齿轮
|
1
|
|
|
60
|
948213
|
垫圈 (B) D19
|
1
|
|
|
61
|
953175
|
含油轴承 D10X14X12
|
2
|
|
|
62A
|
329900
|
底板垫
|
1
|
|
|
63
|
327781
|
底板
|
1
|
|
|
64
|
944109
|
导向键 3X3X8
|
1
|
|
|
65
|
995575
|
驱动轮
|
1
|
|
|
66
|
995552
|
砂带 100X610 WA80
|
1
|
|
|
67
|
328513
|
防尘圈
|
1
|
|
|
68
|
302086
|
自攻凸缘螺钉 D4X20 (黑)
|
1
|
|
|
501
|
323011
|
集尘袋 (黑)
|
1
|
|
