G15SA2

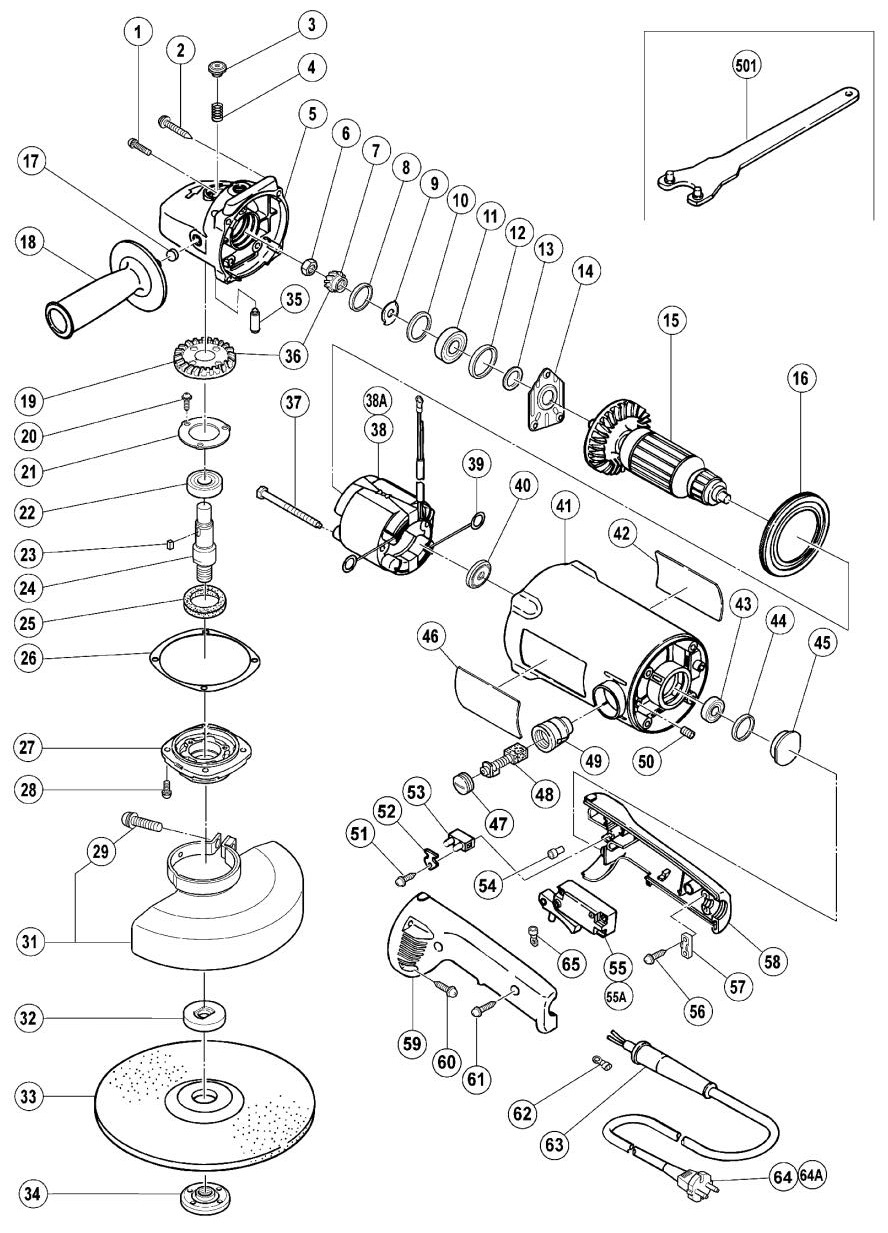

PDF拆解图 CSV配件表
|
图号
|
配件编号
|
配件名称
|
员数
|
|
1
|
303255
|
密封螺钉 ( 垫圈) M4X10
|
3
|
|
2
|
305507
|
凸缘自攻螺钉 D5X30
|
4
|
|
3
|
306888
|
切换按扭
|
1
|
|
4
|
306889
|
弹簧
|
1
|
|
5
|
315048
|
齿轮罩包括 .3,4,17,35
|
1
|
|
6
|
949568
|
锁母 M8
|
1
|
|
7
|
315075
|
小齿轮
|
1
|
|
8
|
315055
|
密封圈 (A)
|
1
|
|
9
|
315056
|
垫圈 (B)
|
1
|
|
10
|
315054
|
垫圈 (A)
|
1
|
|
11
|
6200DD
|
滚珠轴承 6200DDCMPS2L
|
1
|
|
12
|
315053
|
橡胶圈 (A)
|
1
|
|
13
|
315052
|
毛毡圈 (B)
|
1
|
|
14
|
315051
|
轴承盖 (B)
|
1
|
|
15
|
360433E
|
转子 220V-230V
|
1
|
|
16
|
315046
|
导风板
|
1
|
|
17
|
315049
|
毛毡
|
1
|
|
18
|
994322
|
侧手柄
|
1
|
|
19
|
315076
|
齿轮
|
1
|
|
20
|
987201
|
密封螺钉 ( 垫圈) M4X10
|
3
|
|
21
|
937077
|
轴承盖 (A)
|
1
|
|
22
|
6202DD
|
滚珠轴承 6202DDCMPS2L
|
1
|
|
23
|
940533
|
导向键 3X3X10
|
1
|
|
24
|
315088
|
输出轴
|
1
|
|
25
|
315062
|
毛毡圈 (A)
|
1
|
|
26
|
315060
|
密封圈
|
1
|
|
27
|
315061
|
端盖
|
1
|
|
28
|
315636
|
密封螺钉 M5X14(黑)
|
4
|
|
29
|
995096
|
M5*20十字平圆头螺钉（带垫圈）（黑）
|
1
|
|
31
|
320866
|
砂轮罩总成包括 .29
|
1
|
|
32
|
937907Z
|
砂轮垫圈 (A)
|
1
|
|
33
|
316823
|
砂轮片 150MM A36Q
|
1
|
|
34
|
937909Z
|
砂轮螺母 M14X2
|
1
|
|
34
|
994155
|
砂轮螺母 M16X2
|
1
|
|
35
|
315050
|
锁扣销
|
1
|
|
36
|
315074
|
齿轮组包括 .7,19
|
1
|
|
37
|
961501
|
六角自攻螺钉 D5X60
|
2
|
|
38
|
340383E
|
定子总成 220V-230V包括 .39
|
1
|
|
39
|
930703
|
碳刷端子
|
2
|
|
40
|
315047
|
防尘圈
|
1
|
|
41
|
315090
|
机壳组件包括 .44,45,49,50
|
1
|
|
42
|
|
铭牌
|
1
|
|
43
|
608VVM
|
滚珠轴承 608VVC2PS2L
|
1
|
|
44
|
315637
|
橡胶环
|
1
|
|
45
|
315069
|
轴承衬
|
1
|
|
46
|
|
日立标签
|
1
|
|
47
|
945161
|
刷帽
|
2
|
|
48
|
999043
|
碳刷
|
2
|
|
49
|
958900
|
刷握
|
2
|
|
50
|
985114
|
螺钉 M4X6
|
2
|
|
51
|
305720
|
凸缘自攻镙钉 D4X12
|
1
|
|
52
|
315086
|
支撑板
|
1
|
|
53
|
938307
|
柱形端子
|
1
|
|
54
|
959140
|
连接器 50091
|
1
|
|
55
|
313278
|
开关(1P Screw Type) W/Lock
|
1
|
|
55A
|
315101
|
开关(无锁)
|
1
|
|
56
|
984750
|
凸缘自攻螺钉 D4X16
|
2
|
|
57
|
937631
|
电缆夹
|
1
|
|
58
|
315063
|
手柄 (A)
|
1
|
|
59
|
315064
|
把手 (B)
|
1
|
|
60
|
302089
|
自攻螺钉 D5X20 (黑)
|
4
|
|
61
|
302086
|
自攻凸缘螺钉 D4X20 (黑)
|
2
|
|
62
|
980063
|
端子
|
1
|
|
63
|
953327
|
电缆护套 D8.8
|
1
|
|
63
|
938051
|
电缆护套 D10.1
|
1
|
|
64
|
500234Z
|
电缆
|
1
|
|
65
|
311741
|
端子
|
1
|
|
501
|
937913Z
|
扳手
|
1
|
