DH24PC3

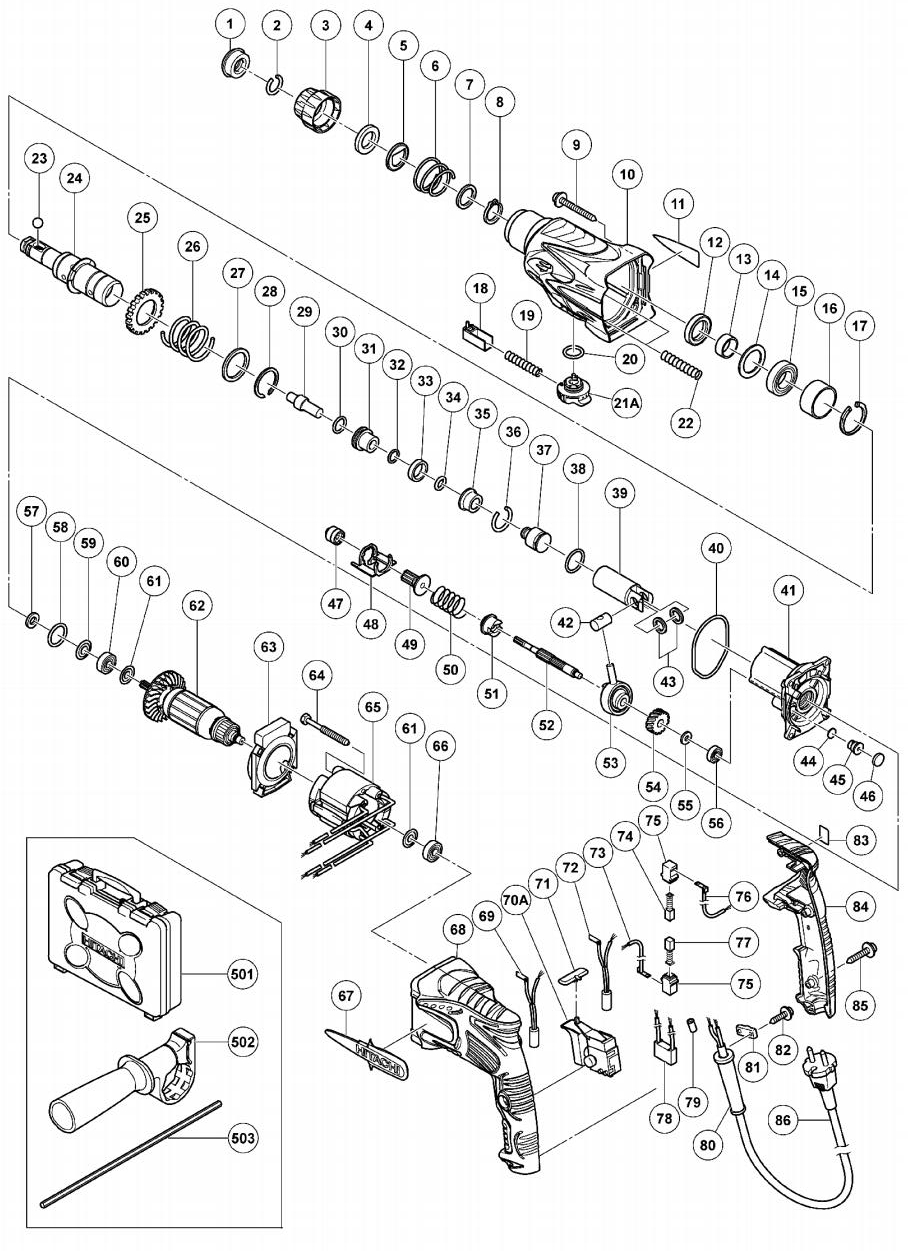

PDF拆解图 CSV配件表
|
图号
|
配件编号
|
配件名称
|
员数
|
|
1
|
306345
|
前盖
|
1
|
|
2
|
306340
|
止动环
|
1
|
|
3
|
324527
|
滚动握把
|
1
|
|
4
|
324528
|
钢球固定环
|
1
|
|
5
|
324526
|
支撑板
|
1
|
|
6
|
322812
|
支持器弹簧
|
1
|
|
7
|
984118
|
垫圈 (B)
|
1
|
|
8
|
939547
|
定位环
|
1
|
|
9
|
301654
|
凸缘自攻螺钉 D5X35
|
4
|
|
10
|
324605
|
齿轮罩
|
1
|
|
11
|
|
铭牌
|
1
|
|
12
|
307688
|
油封
|
1
|
|
13
|
322815
|
护套
|
1
|
|
14
|
323232
|
毛毡圈 (B)
|
1
|
|
15
|
6904DD
|
滚珠轴承 6904DDPS2L
|
1
|
|
16
|
324522
|
衬套 (A)
|
1
|
|
17
|
322813
|
止动环 37MM
|
1
|
|
18
|
324530
|
切换按扭
|
1
|
|
19
|
317223
|
推杆弹簧
|
1
|
|
20
|
878885
|
O形环 (S18)
|
1
|
|
21
|
325059
|
变速杆
|
1
|
|
22
|
317238
|
弹簧(B)
|
2
|
|
23
|
959156
|
钢珠 D7.0
|
1
|
|
24
|
323184
|
汽缸
|
1
|
|
25
|
323185
|
第2齿轮
|
1
|
|
26
|
317233
|
弹簧 (A)
|
1
|
|
27
|
317234
|
垫圈 (A)
|
1
|
|
28
|
317235
|
定位环 D30
|
1
|
|
29
|
324525
|
第2撞锤
|
1
|
|
30
|
944486
|
O形环 (1AP-20)
|
1
|
|
31
|
324523
|
副锤支撑
|
1
|
|
32
|
322802
|
O-形环 (B)
|
1
|
|
33
|
322805
|
减震器 (A)
|
1
|
|
34
|
322808
|
O-形环 (C)
|
1
|
|
35
|
324524
|
减震支架
|
1
|
|
36
|
322807
|
止动环
|
1
|
|
37
|
324535
|
撞体
|
1
|
|
38
|
322834
|
O-形环 (I.D. 16)
|
1
|
|
39
|
324534
|
活塞
|
1
|
|
40
|
322793
|
O-形环 (I.D. 66.5)
|
1
|
|
41
|
324542
|
中间盖
|
1
|
|
42
|
322798
|
活塞销
|
1
|
|
43
|
322799
|
垫圈 (C)
|
2
|
|
44
|
324543
|
毛毡圈 (A)
|
1
|
|
45
|
324545
|
阀门
|
1
|
|
46
|
324544
|
毛毡圈 (B)
|
1
|
|
47
|
323249
|
小齿轮衬
|
1
|
|
48
|
318522
|
锁块
|
1
|
|
49
|
323181
|
第二小齿轮
|
1
|
|
50
|
323182
|
离合器弹簧
|
1
|
|
51
|
324606
|
离合片
|
1
|
|
52
|
323180
|
第二主轴
|
1
|
|
53
|
324533
|
摇杆轴承
|
1
|
|
54
|
322797
|
第1齿轮
|
1
|
|
55
|
322795
|
隔环
|
1
|
|
56
|
626VVM
|
滚珠轴承 626VVC2PS2L
|
1
|
|
57
|
322816
|
毛毡圈
|
1
|
|
58
|
876796
|
O形环 (P22)
|
1
|
|
59
|
322818
|
密封垫圈
|
1
|
|
60
|
608DDM
|
滚珠轴承 608DDC2PS2L
|
1
|
|
61
|
982631
|
垫圈 (A)
|
2
|
|
62
|
360720E
|
转子 220V-230V
|
1
|
|
63
|
324531
|
导风板
|
1
|
|
64
|
961672
|
自攻螺钉 D4X50
|
2
|
|
65
|
340635E
|
定子 220V-230V
|
1
|
|
66
|
608VVM
|
滚珠轴承 608VVC2PS2L
|
1
|
|
67
|
324604
|
日立标签
|
1
|
|
68
|
324553
|
机壳
|
1
|
|
69
|
324549
|
扼流线圈 (A) 棕
|
1
|
|
70
|
331454
|
开关
|
1
|
|
71
|
322853
|
切换按扭
|
1
|
|
72
|
324551
|
扼流线圈 (A) 蓝
|
1
|
|
73
|
324538
|
配线 (A) (蓝)
|
1
|
|
74
|
999041
|
碳刷
|
1
|
|
75
|
955203
|
刷握
|
2
|
|
76
|
324537
|
配线 (A) (棕)
|
1
|
|
77
|
999072
|
碳刷 (自动停止型)
|
1
|
|
78
|
994273
|
干扰抑制器
|
1
|
|
79
|
981373
|
软管 (D)
|
2
|
|
80
|
953327
|
电缆护套 D8.8
|
1
|
|
81
|
937631
|
电缆夹
|
1
|
|
82
|
984750
|
凸缘自攻螺钉 D4X16
|
2
|
|
83
|
|
标签 (WEEE)
|
1
|
|
84
|
324554
|
把手盖
|
1
|
|
85
|
301653
|
自攻凸缘螺钉 D4X20 (黑)
|
3
|
|
86
|
500456Z
|
电缆
|
1
|
|
501
|
324555
|
外箱
|
1
|
|
502
|
324548
|
侧手柄
|
1
|
|
503
|
303709
|
深度规
|
1
|
