DH24PG

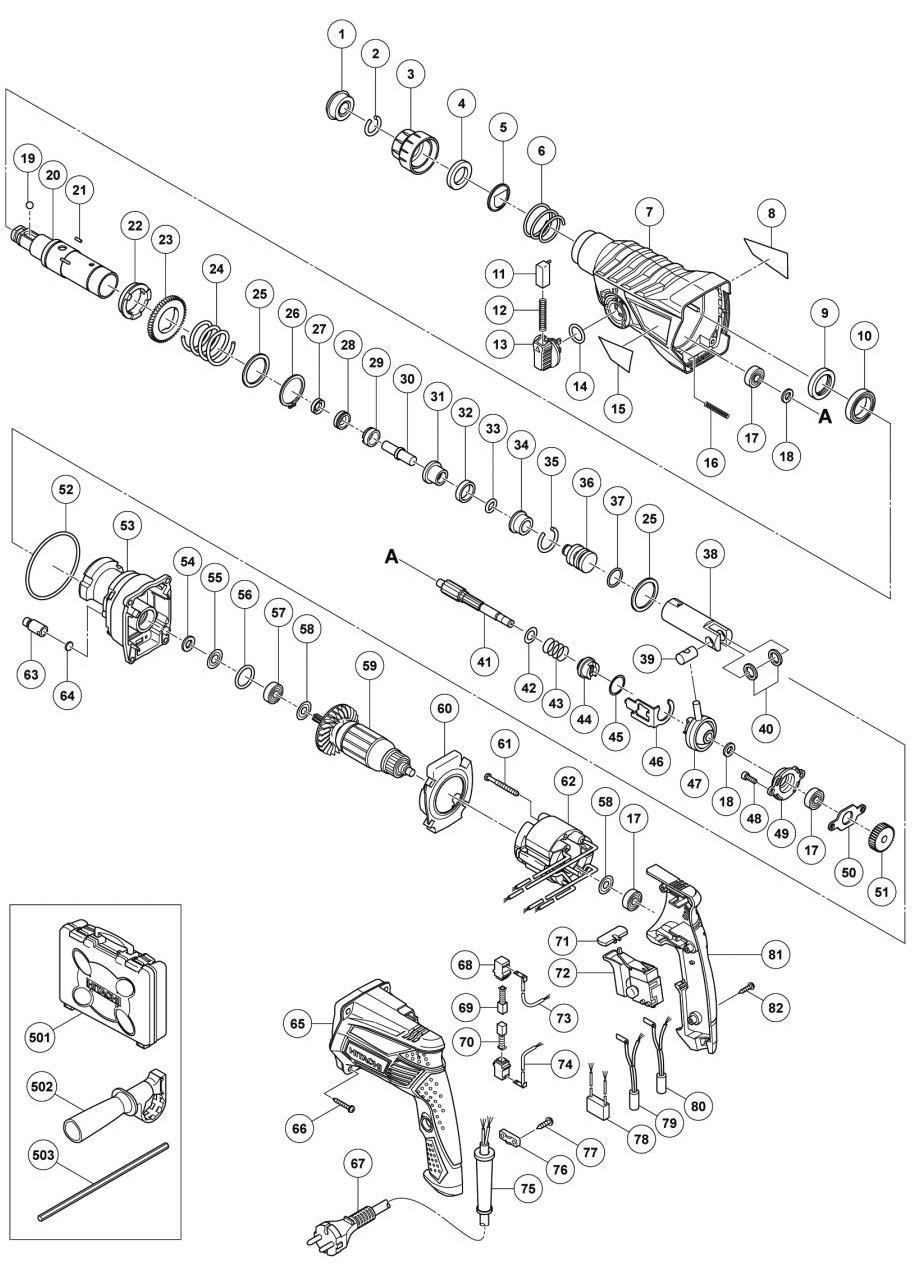

PDF拆解图 CSV配件表
|
图号
|
配件编号
|
配件名称
|
员数
|
|
1
|
306345
|
前盖
|
1
|
|
2
|
306340
|
止动圈
|
1
|
|
3
|
324527
|
握把
|
1
|
|
4
|
324528
|
钢球保持架
|
1
|
|
5
|
324526
|
保持片
|
1
|
|
6
|
322812
|
保持弹簧
|
1
|
|
7
|
335258
|
齿轮箱总成
|
1
|
|
9
|
335259
|
油封
|
1
|
|
10
|
335260
|
轴承6805
|
1
|
|
11
|
322789
|
按钮
|
1
|
|
12
|
317223
|
推杆弹簧
|
1
|
|
13
|
334011
|
转换杆
|
1
|
|
14
|
878885
|
O型圈
|
1
|
|
16
|
335800
|
弹簧(E)
|
1
|
|
17
|
608VVM
|
轴承608VVC2 PS2-1
|
3
|
|
18
|
335250
|
轴承垫圈
|
2
|
|
19
|
335300
|
D7 钢球
|
1
|
|
20
|
335261
|
汽缸
|
1
|
|
21
|
335264
|
D2.5销
|
4
|
|
22
|
335263
|
汽缸离合器
|
1
|
|
23
|
335265
|
第二齿轮
|
1
|
|
24
|
335266
|
弹簧
|
1
|
|
25
|
301679
|
垫片(A)(φ38)
|
2
|
|
26
|
948310
|
D30轴用弹性档圈
|
1
|
|
27
|
335262
|
油封(A)
|
1
|
|
28
|
335268
|
撞锤支架(C)
|
1
|
|
29
|
335795
|
导套(FW)
|
1
|
|
30
|
335269
|
副锤
|
1
|
|
31
|
335267
|
撞锤支架(A)
|
1
|
|
32
|
322805
|
减震器(A)
|
1
|
|
33
|
322808
|
O型圈（C）
|
1
|
|
34
|
324524
|
减震支架
|
1
|
|
35
|
322807
|
止动圈
|
1
|
|
36
|
335246
|
撞锤
|
1
|
|
37
|
335247
|
O型圈
|
1
|
|
38
|
335255
|
活塞
|
1
|
|
39
|
335793
|
活塞销
|
1
|
|
40
|
335794
|
活塞垫圈
|
2
|
|
41
|
335248
|
第二轴
|
1
|
|
42
|
335251
|
垫圈(C)
|
1
|
|
43
|
323182
|
离合片弹簧
|
1
|
|
44
|
335254
|
离合器
|
1
|
|
45
|
331315
|
垫片
|
1
|
|
46
|
335252
|
转换板
|
1
|
|
47
|
335249
|
摆杆轴承
|
1
|
|
48
|
990079
|
M5*16 螺栓
|
2
|
|
49
|
335270
|
轴承座
|
1
|
|
50
|
335271
|
轴承盖
|
1
|
|
51
|
335253
|
第一齿轮
|
1
|
|
52
|
335245
|
O型圈
|
1
|
|
53
|
335272
|
中间盖总成
|
1
|
|
54
|
322816
|
毛毡圈
|
1
|
|
55
|
322818
|
密封圈
|
1
|
|
56
|
876796
|
O型圈(Φ21.8)
|
1
|
|
57
|
608DDM
|
608DDC2PS2-L 轴承
|
1
|
|
58
|
982631
|
防尘片(A)
|
2
|
|
59
|
360962E
|
转子总成
|
1
|
|
60
|
335244
|
导风圈
|
1
|
|
61
|
981824
|
D4*45十字六角平尾自攻螺钉
|
2
|
|
62
|
340866E
|
定子总成
|
1
|
|
63
|
334008
|
喷气盖
|
1
|
|
64
|
324543
|
毛毡圈（A）
|
1
|
|
65
|
335660
|
机壳
|
1
|
|
66
|
301654
|
D5*35十字凸缘自攻螺钉
|
4
|
|
67
|
500456Z
|
电缆总成
|
1
|
|
68
|
955203
|
刷握
|
2
|
|
69
|
999041
|
碳刷
|
1
|
|
70
|
999072
|
碳刷(自跳)
|
1
|
|
71
|
322853
|
推钮
|
1
|
|
72
|
335796
|
开关
|
1
|
|
75
|
953327
|
电缆护套
|
1
|
|
76
|
937631
|
电缆夹
|
1
|
|
77
|
984750
|
D4*16十字凸缘自攻螺钉
|
2
|
|
78
|
930039
|
电容
|
1
|
|
79
|
335857
|
电感总成(A)(ROHS)
|
1
|
|
80
|
324551
|
电感总成
|
1
|
|
81
|
335661
|
手柄盖
|
1
|
|
82
|
301653
|
D4*20自攻螺钉（黑）
|
3
|
|
501
|
335257
|
塑料箱总成
|
1
|
|
502
|
324548
|
侧手柄
|
1
|
|
503
|
303709
|
深度尺
|
1
|
