DH36DL

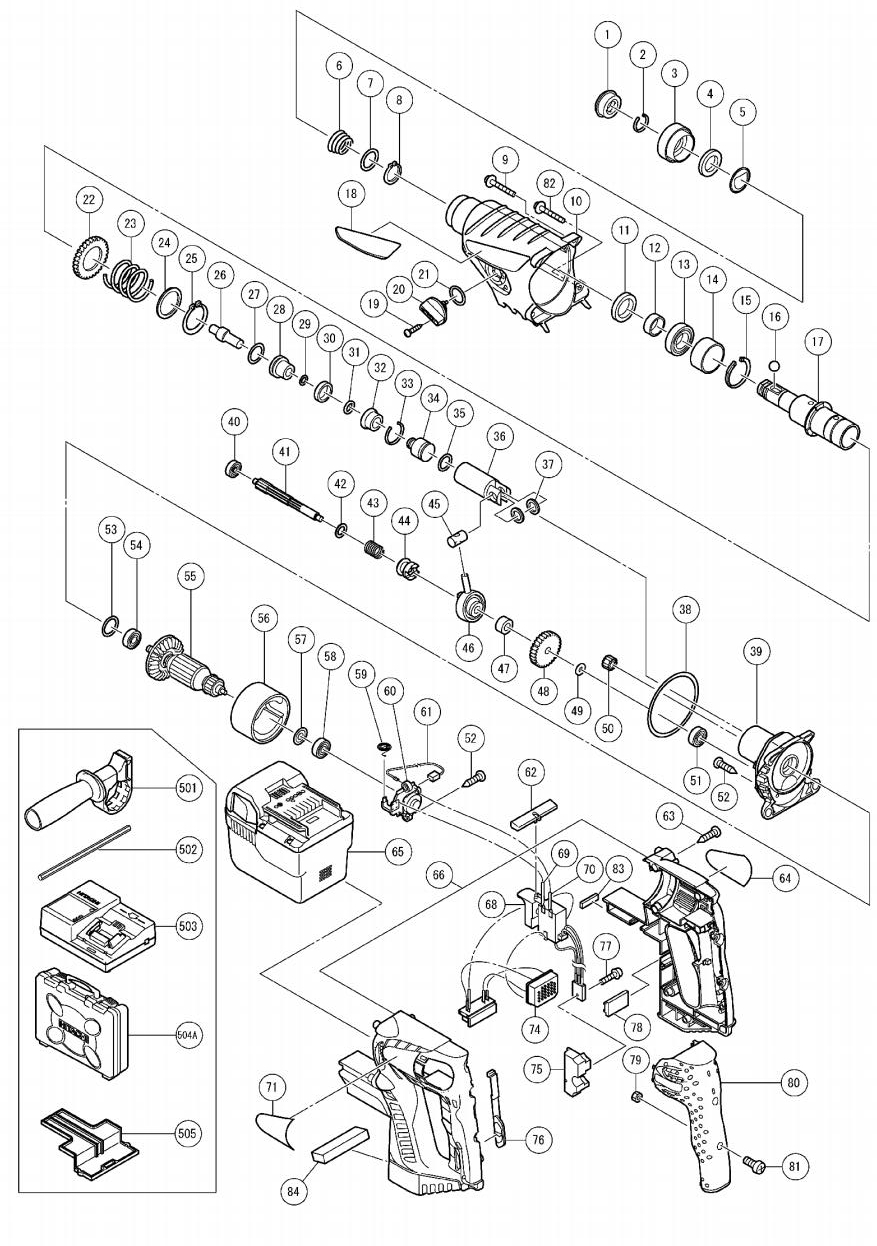

PDF拆解图 CSV配件表
|
图号
|
配件编号
|
配件名称
|
员数
|
|
1
|
306345
|
前盖
|
1
|
|
2
|
306340
|
止动环
|
1
|
|
3
|
323154
|
滚动握把
|
1
|
|
4
|
324528
|
钢球固定环
|
1
|
|
5
|
324526
|
支撑板
|
1
|
|
6
|
322812
|
支持器弹簧
|
1
|
|
7
|
984118
|
垫圈 (B)
|
1
|
|
8
|
939547
|
定位环
|
1
|
|
9
|
305558
|
凸缘自攻螺钉 D5X25 (黑)
|
2
|
|
10
|
323167
|
齿轮罩
|
1
|
|
11
|
307688
|
油封
|
1
|
|
12
|
322815
|
护套
|
1
|
|
13
|
6904DD
|
滚珠轴承 6904DDPS2L
|
1
|
|
14
|
324522
|
衬套 (A)
|
1
|
|
15
|
322813
|
止动环 37MM
|
1
|
|
16
|
959156
|
钢珠 D7.0
|
1
|
|
17
|
322814
|
汽缸
|
1
|
|
18
|
323172
|
日立标签
|
1
|
|
19
|
323239
|
螺钉
|
1
|
|
20
|
323161
|
变速杆
|
1
|
|
21
|
878885
|
O形环 (S18)
|
1
|
|
22
|
301677
|
第2齿轮
|
1
|
|
23
|
316135
|
弹簧 (A)
|
1
|
|
24
|
301679
|
垫圈 (A)
|
1
|
|
25
|
948310
|
定位环
|
1
|
|
26
|
324525
|
第2撞锤
|
1
|
|
27
|
944486
|
O形环 (1AP-20)
|
1
|
|
28
|
324523
|
副锤支撑
|
1
|
|
29
|
322802
|
O-形环 (B)
|
1
|
|
30
|
322805
|
减震器 (A)
|
1
|
|
31
|
322808
|
O-形环 (C)
|
1
|
|
32
|
324524
|
减震支架
|
1
|
|
33
|
322807
|
止动环
|
1
|
|
34
|
324535
|
撞体
|
1
|
|
35
|
322834
|
O-形环 (I.D. 16)
|
1
|
|
36
|
324534
|
活塞
|
1
|
|
37
|
322799
|
垫圈 (C)
|
2
|
|
38
|
325254
|
O形环(I.D.72)
|
1
|
|
39
|
323157
|
中间盖
|
1
|
|
40
|
626VVM
|
滚珠轴承 626VVC2PS2L
|
1
|
|
41
|
323151
|
第二主轴
|
1
|
|
42
|
301659
|
垫圈 (B)
|
1
|
|
43
|
301660
|
离合器弹簧
|
1
|
|
44
|
324532
|
离合片
|
1
|
|
45
|
322798
|
活塞销
|
1
|
|
46
|
324533
|
摇杆轴承
|
1
|
|
47
|
323152
|
轴环
|
1
|
|
48
|
323153
|
第1齿轮
|
1
|
|
49
|
301663
|
隔环
|
1
|
|
50
|
323170
|
小齿轮
|
1
|
|
51
|
626VVM
|
滚珠轴承 626VVC2PS2L
|
1
|
|
52
|
305812
|
凸缘自攻螺钉 D4X16 (黑)
|
4
|
|
53
|
876796
|
O形环 (P22)
|
1
|
|
54
|
608DDM
|
滚珠轴承 608DDC2PS2L
|
1
|
|
55
|
360801
|
转子小齿轮组件
|
1
|
|
56
|
323156
|
磁块
|
1
|
|
57
|
982631
|
垫圈 (A)
|
1
|
|
58
|
608DDM
|
滚珠轴承 608DDC2PS2L
|
1
|
|
59
|
308536
|
弹簧
|
2
|
|
60
|
323164
|
刷握
|
1
|
|
61
|
999090
|
碳刷 (自动停止型)
|
2
|
|
62
|
328064
|
切换按扭
|
1
|
|
63
|
302086
|
自攻凸缘螺钉 D4X20 (黑)
|
7
|
|
64
|
|
铭牌
|
1
|
|
65
|
331100
|
电池 BSL 3626
|
2
|
|
66
|
328067
|
机壳组件 (A).(B)
|
1
|
|
68
|
328058
|
直流调速开关
|
1
|
|
69
|
323166
|
配线 (红)
|
1
|
|
70
|
323165
|
配线 (黑)
|
1
|
|
71
|
|
日立标签
|
1
|
|
74
|
328060
|
控制器端子
|
1
|
|
75
|
319812
|
散热片
|
1
|
|
76
|
323159
|
切换按钮
|
1
|
|
77
|
993963
|
螺钉(有垫圈) M3X12
|
1
|
|
78
|
313591
|
橡胶架
|
1
|
|
79
|
949554
|
螺帽
|
2
|
|
80
|
323160
|
把手盖
|
1
|
|
81
|
949215
|
螺钉 M4X8
|
2
|
|
82
|
328707
|
螺钉
|
2
|
|
83
|
328708
|
缓冲器（A）
|
1
|
|
90
|
331415
|
密封片 (B)
|
1
|
|
501
|
323155
|
侧手柄
|
1
|
|
502
|
303709
|
深度规
|
1
|
|
503
|
C109214Y
|
充电器 ( UC 36YRL)
|
1
|
|
504A
|
329319
|
外箱
|
1
|
|
505
|
329897
|
电池盖
|
1
|
