C7U

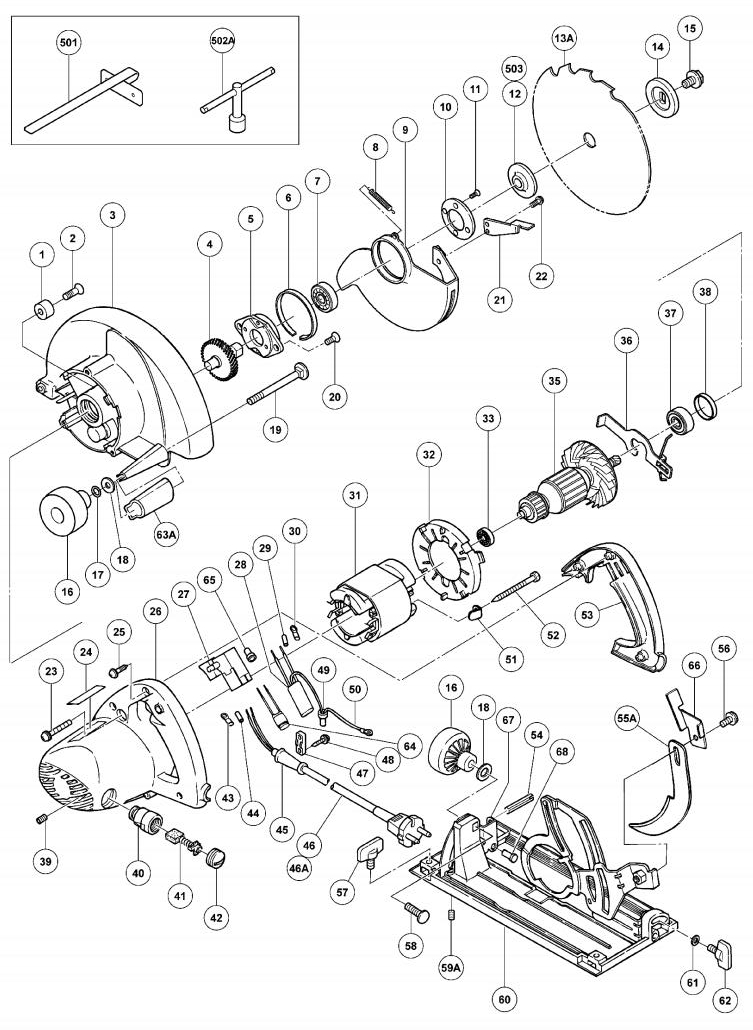

PDF拆解图 CSV配件表
|
图号
|
配件编号
|
配件名称
|
员数
|
备注
|
|
1
|
961729
|
软垫
|
1
|
|
|
2
|
949794
|
沉头螺钉 M6X20
|
1
|
|
|
3
|
302993
|
齿轮罩
|
1
|
包括 .1,2,38
|
|
4
|
302988
|
主轴/齿轮组件
|
1
|
|
|
5
|
302433
|
轴承架
|
1
|
|
|
6
|
961807
|
轴衬
|
1
|
|
|
7
|
6003VV
|
滚珠轴承 6003VVCMPS2L
|
1
|
|
|
8
|
303512
|
反向弹簧
|
1
|
|
|
9
|
302991
|
安全护盖
|
1
|
|
|
10
|
302435
|
轴承盖
|
1
|
|
|
11
|
990430
|
平头密封螺钉 M4X10
|
2
|
|
|
12
|
302476
|
垫圈 (A)
|
1
|
|
|
13
|
302412
|
钨合金刀片 185MM-D30 HOLE-NT18
|
1
|
|
|
14
|
302423
|
垫圈 (B)
|
1
|
|
|
15
|
302427
|
螺栓 M8X15.5
|
1
|
|
|
16
|
302458
|
把手
|
2
|
|
|
17
|
676531
|
O形环 (P7)
|
1
|
|
|
18
|
949433
|
螺栓垫圈 M8
|
2
|
|
|
19
|
302460
|
对角螺栓 M8
|
1
|
|
|
20
|
992013
|
密封平头螺钉 M5X14
|
2
|
|
|
21
|
302464
|
把手
|
1
|
|
|
22
|
986662
|
螺钉 M4X10
|
1
|
|
|
23
|
997234
|
螺钉 M5X35
|
3
|
|
|
25
|
301653
|
自攻凸缘螺钉 D4X20 (黑)
|
3
|
|
|
26
|
302471
|
机壳组件
|
1
|
|
|
27
|
302477
|
开关 (C)
|
1
|
|
|
28
|
930039
|
干扰抑制器
|
1
|
|
|
29
|
981373
|
软管 (D)
|
2
|
|
|
30
|
930804
|
端子 M4.0
|
2
|
|
|
30
|
980063
|
端子
|
2
|
|
|
31
|
340201E
|
定子 220V-230V
|
1
|
|
|
32
|
302989
|
导风板
|
1
|
|
|
33
|
608VVM
|
滚珠轴承 608VVC2PS2L
|
1
|
|
|
35
|
360188E
|
转子 220V-230V
|
1
|
|
|
36
|
302453
|
锁竿
|
1
|
|
|
37
|
6001VV
|
滚珠轴承 6001VVCMPS2L
|
1
|
|
|
38
|
958130
|
橡胶环
|
1
|
|
|
39
|
938477
|
六角螺钉 M5X8
|
2
|
|
|
40
|
958900
|
刷握
|
2
|
|
|
41
|
999043
|
碳刷
|
2
|
|
|
42
|
945161
|
刷帽
|
2
|
|
|
43
|
992810
|
端子
|
2
|
|
|
44
|
981373
|
软管 (D)
|
2
|
|
|
45
|
953327
|
电缆护套 D8.8
|
1
|
|
|
46
|
500234Z
|
电缆
|
1
|
|
|
47
|
960266
|
电缆夹
|
1
|
|
|
48
|
984750
|
凸缘自攻螺钉 D4X16
|
2
|
|
|
49
|
959140
|
连接器 50091
|
1
|
|
|
50
|
983869
|
配线
|
1
|
|
|
51
|
993853
|
接地垫圈 D5
|
1
|
|
|
52
|
961501
|
六角自攻螺钉 D5X60
|
2
|
|
|
53
|
302455
|
把手盖
|
1
|
|
|
54
|
949686
|
滚销 D6X40
|
1
|
|
|
55
|
305541
|
劈刀 (T1.8)
|
1
|
|
|
56
|
302468
|
螺栓 M8X10 (黑)
|
1
|
|
|
57
|
301806
|
蝶形螺栓 M6X15
|
1
|
|
|
58
|
302457
|
方型螺栓 M8X30
|
1
|
|
|
59
|
302469
|
密封螺钉 M6X6
|
1
|
|
|
60
|
302990
|
底座总成
|
1
|
包括 .16,18,58,61,62,67,68
|
|
61
|
949425
|
垫圈 M6
|
1
|
|
|
62
|
302459
|
蝶形螺栓 M6X17
|
1
|
|
|
63
|
305724
|
钻帽
|
1
|
|
|
64
|
303837
|
扼流线圈
|
2
|
|
|
65
|
959140
|
连接器 50091
|
2
|
|
|
66
|
307631
|
防护板
|
1
|
|
|
67
|
308479
|
斜板
|
1
|
|
|
68
|
308480
|
铆钉 D6X17
|
1
|
|
|
501
|
302756
|
导向器
|
1
|
|
|
502
|
302478
|
套筒扳手 13mm
|
1
|
|
|
503
|
302476
|
垫圈 (A)
|
1
|
|
