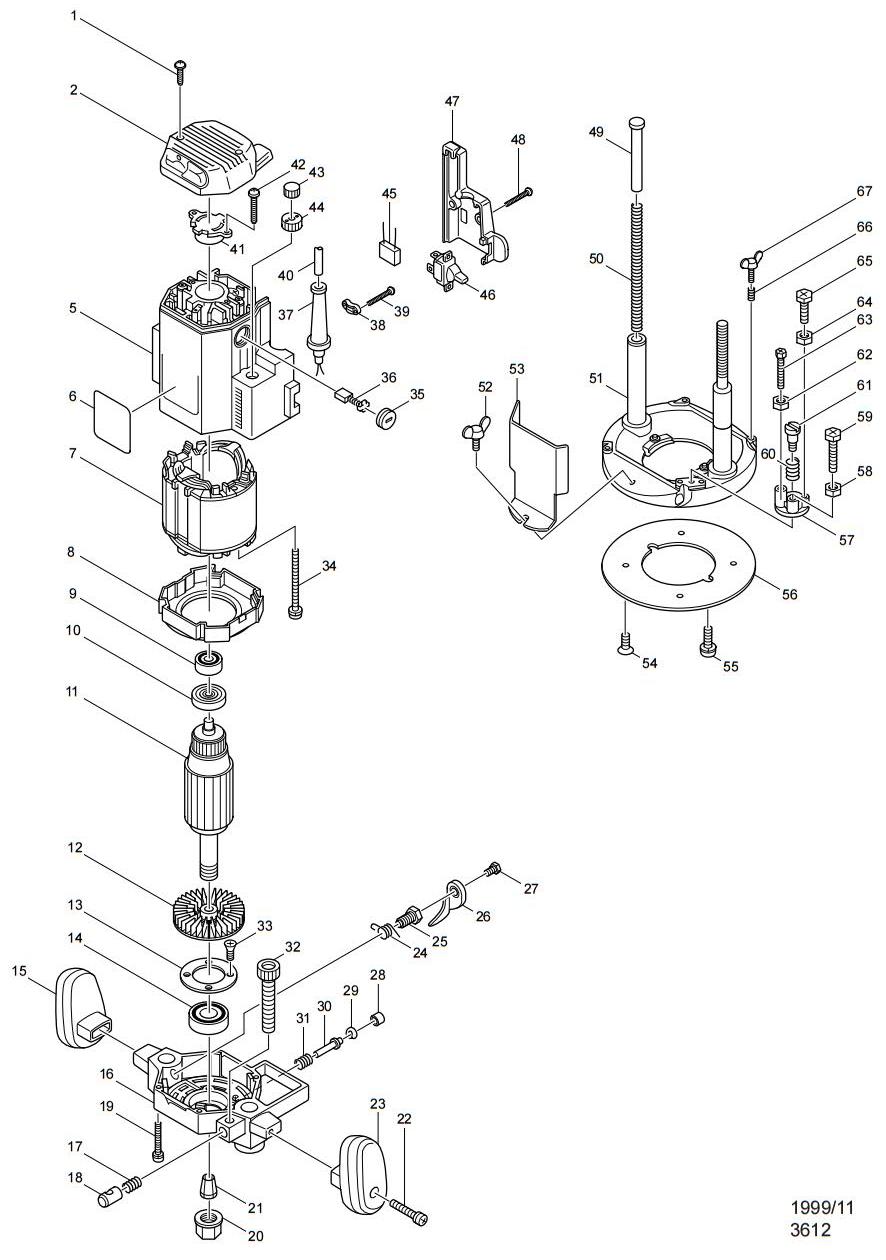

3612/C电木铣(雕刻机)
| 电木铣(雕刻机) | 3612/C |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 266021-4 | 自攻螺丝 5X20 | 2 |
| 2 | 415450-0 | 后盖 | 1 |
| 5 | 159986-6 | 电机机壳 | 1 |
| 5 | 643705-5 | 碳刷握 | 2 |
| 5 | 643707-1 | 碳刷握 | 2 |
| 7 | 636163-2 | 定子 220V 85T | 1 |
| 8 | 415069-5 | 挡风板 | 1 |
| 9 | 211092-6 | 轴承 629DDW | 1 |
| 10 | 681633-6 | 绝缘垫圈 | 1 |
| 11 | 518708-7 | 转子组件 220V 打刻 | 1 |
| 包含零件. 9,10,12 | |||
| 12 | 241878-4 | 风叶 | 1 |
| 13 | 285657-0 | 轴承保持架 50 | 1 |
| 14 | 211326-7 | 轴承 2012DDW | 1 |
| 15 | 415070-0 | 手柄（左） | 1 |
| 16 | 152567-5 | 电机托架 3612 | 1 |
| 17 | 231142-1 | 压簧 10 | 1 |
| 18 | 323559-3 | 对开螺母 | 1 |
| 19 | 911263-2 | 半圆头螺丝 M5X40 WR | 4 |
| 20 | 763629-0 | 弹簧套筒螺母 | 1 |
| 21 | 763622-4 | 弹簧套筒 12.7 | 1 |
| 22 | 911368-8 | 半圆头螺丝 M6X45 | 2 |
| 23 | 415071-8 | 手柄（右） | 1 |
| 24 | 231618-8 | 扭簧 15 | 1 |
| 25 | 266015-9 | 固定螺栓 M10 | 1 |
| 26 | 344097-2 | 锁定杆 | 1 |
| 27 | 265269-5 | 六角螺栓M5X12 | 1 |
| 28 | 286235-9 | 挡圈11 | 1 |
| 29 | 962062-5 | 挡圈 R-12 | 1 |
| 30 | 256606-4 | 销子 6 | 1 |
| 31 | 231037-8 | 压簧 7 | 1 |
| 32 | 251861-3 | 螺丝 M10X77 | 1 |
| 33 | 251295-0 | 十字槽沉头螺丝M4X14 | 2 |
| 34 | 911944-8 | 半圆头螺丝 M5X80 | 2 |
| 35 | 643700-5 | 碳刷盖 7－18 | 2 |
| 36 | 191953-5 | 碳刷 CB－203 | 1 |
| 37 | 682505-8 | 电源线护套 10-90 | 1 |
| 38 | 687052-4 | 电源线压板 | 1 |
| 39 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 40 | 694424-6 | 电源线 1.0-2.5 | 1 |
| 41 | 316499-2 | 轴承室 | 1 |
| 42 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 43 | 153764-6 | 旋钮组件 50 | 1 |
| 44 | 410129-8 | 尼龙螺母 M10 | 1 |
| 45 | 645246-7 | 电容 | 1 |
| 46 | 651431-2 | 开关ALD163 | 1 |
| 47 | 415072-6 | 开关盖 | 1 |
| 48 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 49 | 314062-5 | 锁定杆 | 1 |
| 50 | 231329-5 | 压簧 11 | 2 |
| 51 | 151158-9 | 底座部件 | 1 |
| 52 | 924206-5 | 蝶形螺栓 M5X10 | 1 |
| 53 | 410128-0 | 挡屑板 | 1 |
| 54 | 912112-6 | 沉头螺丝 M4X10 | 4 |
| 55 | 911206-4 | 半圆头螺丝 M5X40 | 2 |
| 56 | 413024-1 | 底板 | 1 |
| 57 | 134205-1 | 限动部件 | 1 |
| 包含零件. 58,59,62-65 | |||
| 58 | 931202-6 | 六角螺母 M5 | 1 |
| 59 | 265335-8 | 十字槽六角头螺栓 M5X28 | 1 |
| 60 | 231231-2 | 压簧 12 | 1 |
| 61 | 251423-7 | 平头螺丝 M6 | 1 |
| 62 | 931202-6 | 六角螺母 M5 | 1 |
| 63 | 265336-6 | 十字槽六角头螺栓 M5X40 | 1 |
| 64 | 931202-6 | 六角螺母 M5 | 1 |
| 65 | 265333-2 | 十字槽六角螺栓M5X16 | 1 |
| 66 | 231240-1 | 压簧 7 | 2 |
| 67 | 924216-2 | 蝶形螺栓2 M5X15 | 2 |
| A01 | 342428-9 | 直线导件 | 1 |
| A02 | 781213-9 | 扳手 8 | 1 |
| A03 | 781030-7 | 扳手 24 | 1 |
| A04 | 344364-5 | 样规导板 16 | 1 |
| A05 | 793088-4 | 平直刀头 | 1 |
| A06 | 763805-6 | 筒夹 3/8 吋 | 1 |
| A07 | 763803-0 | 筒夹 1/4 吋 | 1 |
| A08 | 924311-8 | 蝶形螺栓 M6X12 | 1 |
| A09 | 942151-2 | 弹簧垫圈 6 | 1 |
| A10 | 941151-9 | 平垫圈 6 | 1 |
| A11 | 122256-6 | 固定器 | 1 |
| 包含零件. A08-A10 | |||
| E26 | 123022-4 | 修整导座 | 1 |
| E26 | 163053-1 | 滑动块 | 1 |
| E26 | 342427-1 | 支架 | 1 |
| E26 | 924206-5 | 蝶形螺栓 M5X10 | 1 |
| E26 | 941101-4 | 平垫圈5 | 1 |
| E26 | 942101-7 | 弹簧垫 | 1 |
