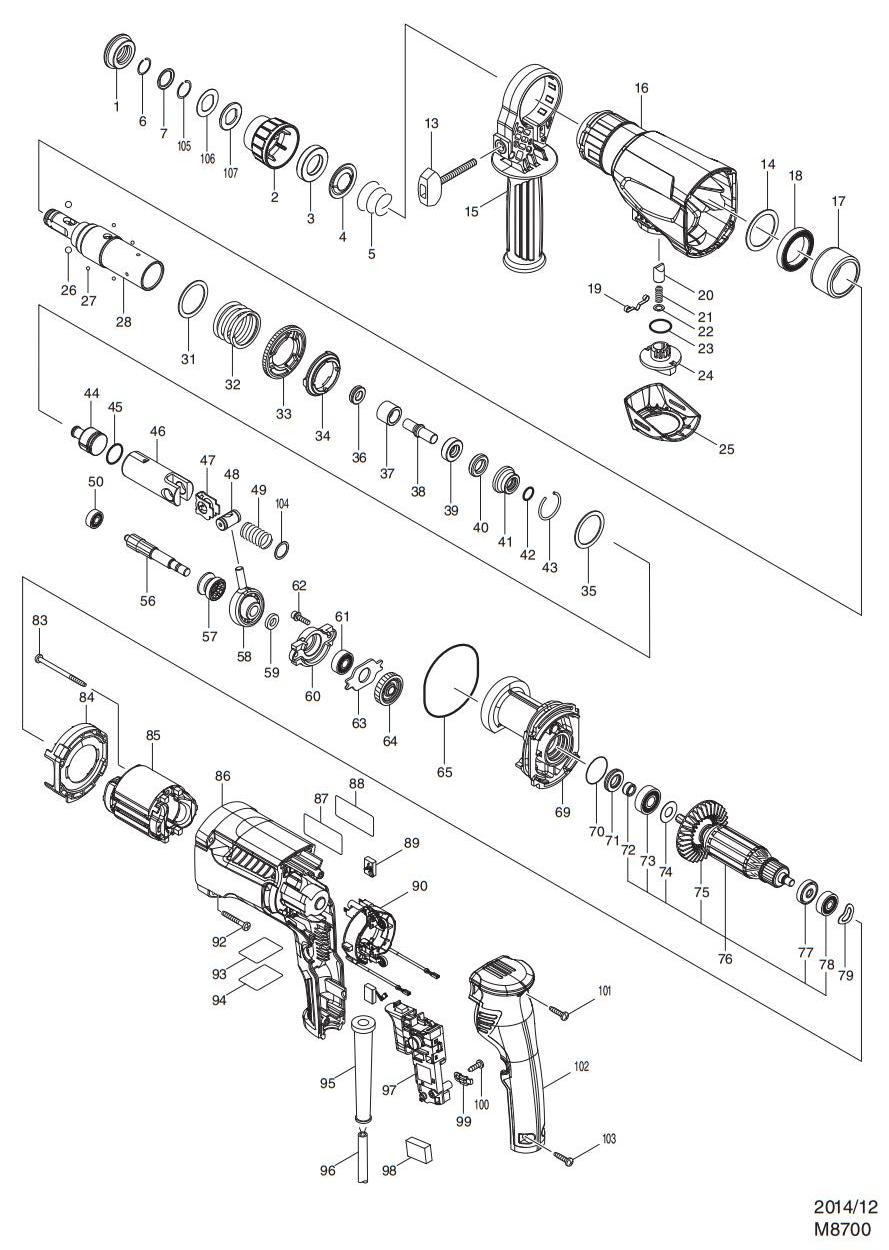

M8700B/M8700ZB电锤
| 电锤 | M8700B/M8700ZB |
|
| 图号 | 部件编号 | 部件名称/注解 | 数量 |
| 001 | 286288-8 | 防尘帽 35 | 1 |
| 002 | 452986-8 | 夹头套 | 1 |
| 003 | 325813-1 | 环 21 | 1 |
| 004 | 346177-0 | 导线垫圈 | 1 |
| 005 | 233916-6 | 压簧 21－29 | 1 |
| 006 | 233989-9 | 弹性环 14 | 1 |
| 007 | 346221-3 | 垫圈 16 | 1 |
| 013 | 265795-4 | 螺丝 M6X52 | 1 |
| 014 | 267415-6 | 平垫圈 | 1 |
| 015 | 452985-0 | 手柄 34 | 1 |
| 016 | 143120-8 | 齿轮箱 | 1 |
| 016 | 213636-8 | 油封圈 25 | 1 |
| 017 | 346178-8 | 衬圈 | 1 |
| 018 | 211423-9 | 轴承 6806DDW | 1 |
| 019 | 232152-1 | 片簧 | 1 |
| 020 | 325785-0 | 推棒 | 1 |
| 021 | 234147-0 | 压簧 5 | 1 |
| 022 | 253308-3 | 薄垫圈 6 | 1 |
| 023 | 213258-4 | O形圈 17.5 | 1 |
| 024 | 452983-4 | 转换杆 | 1 |
| 025 | 452982-6 | 转换杆盖 | 1 |
| 026 | 216022-2 | 钢珠 7.0 | 2 |
| 027 | 216019-1 | 钢球 3 | 4 |
| 028 | 141068-8 | 钻套 | 1 |
| 031 | 267153-0 | 平垫圈 30 | 1 |
| 032 | 234222-2 | 压簧 31 | 1 |
| 033 | 227268-5 | 直齿轮 51 | 1 |
| 034 | 313218-7 | 传动法兰 | 1 |
| 035 | 267153-0 | 平垫圈 30 | 1 |
| 036 | 213075-2 | X形密封圈 9 | 1 |
| 037 | 325782-6 | 衬套 9A | 1 |
| 038 | 325789-2 | 冲击杆 A | 1 |
| 039 | 325794-9 | 环 10A | 1 |
| 040 | 424267-0 | 靠垫环 12 | 1 |
| 041 | 325798-1 | O形圈座 A | 1 |
| 042 | 213073-6 | O形圈 9 | 1 |
| 043 | 233979-2 | 弹性环28 | 1 |
| 044 | 326096-6 | 撞锤 | 1 |
| 045 | 213258-4 | O形圈 17.5 | 1 |
| 046 | 310345-1 | 活塞 | 1 |
| 047 | 346036-8 | 导向盘 | 1 |
| 048 | 326097-4 | 活塞销 | 1 |
| 049 | 234098-7 | 压簧 14 | 1 |
| 050 | 210028-2 | 轴承 606ZZ | 1 |
| 056 | 227269-3 | 直齿轮杆 10 | 1 |
| 057 | 223174-2 | 凸轮 | 1 |
| 058 | 219021-3 | 摆动轴承 10 | 1 |
| 059 | 257321-3 | 环 8 | 1 |
| 060 | 310344-3 | 轴承室 8 | 1 |
| 061 | 210029-0 | 轴承 608ZZ | 1 |
| 062 | 266437-3 | 内六角螺栓 M4X16 | 2 |
| 063 | 285735-6 | 轴承保持架 | 1 |
| 064 | 227748-1 | 斜齿轮 27 | 1 |
| 065 | 213727-5 | O形圈 63 | 1 |
| 069 | 141664-2 | 内罩 | 1 |
| 069 | 443153-6 | 毛毡 | 1 |
| 070 | 213407-3 | O形圈 26 | 1 |
| 071 | 213678-2 | 油封圈 12 | 1 |
| 072 | 262571-7 | 衬套 8 | 1 |
| 073 | 210067-2 | 球轴承6000ZZ | 1 |
| 074 | 267213-8 | 平垫圈 10 | 1 |
| 075 | 240084-8 | 风叶 60 | 1 |
| 076 | 515858-9 | 转子 | 1 |
| 包含零件.72-75，77，78 | 0 | ||
| 077 | 681652-2 | 绝缘垫圈 | 1 |
| 078 | 210030-5 | 轴承 627ZZ | 1 |
| 079 | 267804-5 | 波形垫圈 15 | 1 |
| 083 | 266334-3 | 自攻螺丝4X60 | 2 |
| 084 | 452984-2 | 挡风圈 | 1 |
| 085 | 633793-0 | 定子 | 1 |
| 086 | 455974-4 | 机壳 | 1 |
| 089 | 194722-3 | 碳刷 CB-459 | 1 |
| 090 | 638747-2 | 碳刷握 | 1 |
| 092 | 266361-0 | 自攻螺丝 M4X30 | 4 |
| 095 | 682566-8 | 电源线护套 10－110 | 1 |
| 096 | 694424-6 | 电源线 1.0-2.5 | 1 |
| 097 | 650671-9 | 开关 TG853TB-1C | 1 |
| 098 | 645190-8 | 电容 | 1 |
| 099 | 687682-1 | 定位隔板 | 1 |
| 100 | 266385-6 | 自攻螺丝 4X14 | 1 |
| 101 | 266326-2 | 自攻螺丝 M4×18 | 1 |
| 102 | 455975-2 | 手柄 | 1 |
| 103 | 266326-2 | 自攻螺丝 M4×18 | 2 |
| 104 | 267447-3 | 平垫圈 14 | 1 |
| 105 | 233992-0 | 弹性环 15 | 1 |
| 106 | 267437-6 | 平垫圈 17 | 1 |
| 107 | 424364-2 | 橡胶环 16 | 1 |
| A01 | 321144-6 | 深度规 | 1 |
| A02 | 821660-3 | 塑料携带箱 | 1 |
