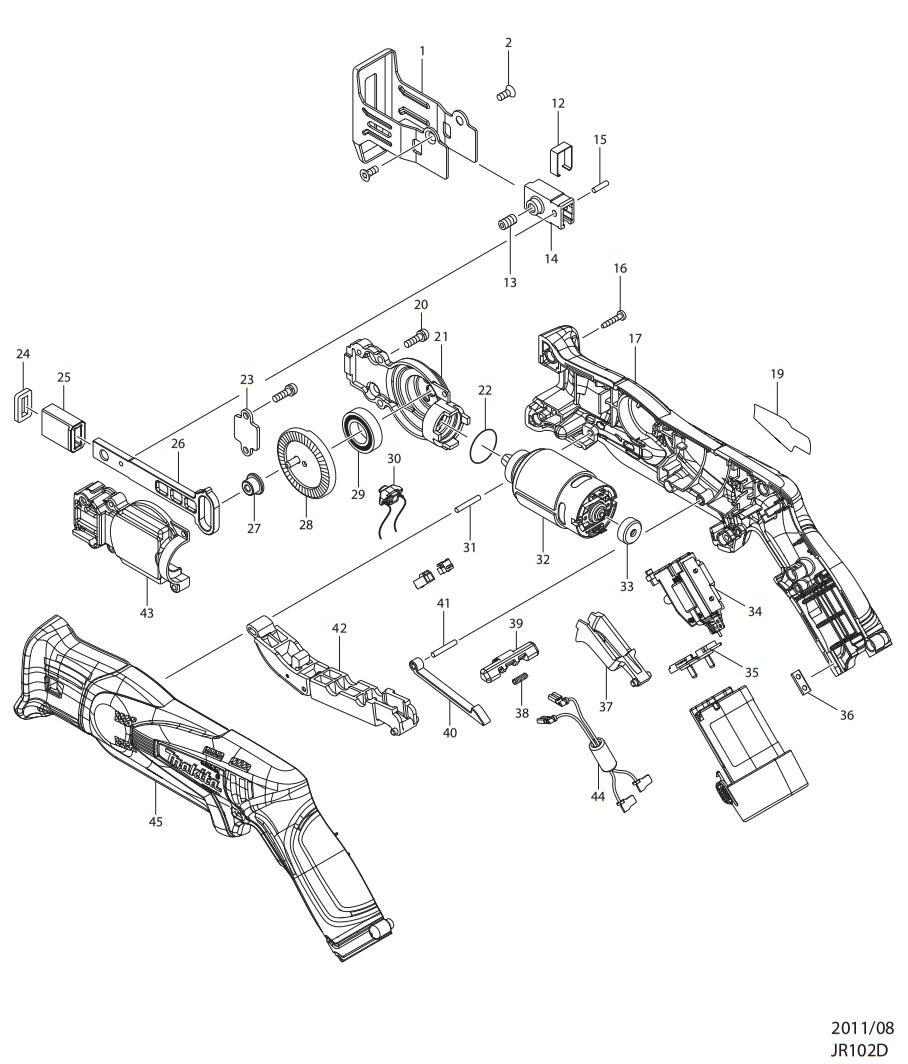

JR102DWE/DZ充电式往复锯
| 充电式往复锯 | JR102DWE/DZ |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 346524-5 | 锯片导向板 | 1 |
| 2 | 265035-0 | 沉头螺丝 M4X10 | 2 |
| 12 | 346526-1 | 夹板 | 1 |
| 13 | 251961-9 | 内六角螺丝 M6X10 | 1 |
| 14 | 310497-8 | 锯片夹 | 1 |
| 15 | 256157-7 | 销子3 | 1 |
| 16 | 266429-2 | 自攻螺丝 3X16 | 8 |
| 17 | 187273-3 | 机壳 | 1 |
| 包含零件. 45 | |||
| 20 | 266747-8 | 盘头螺丝 M4X14 | 5 |
| 21 | 318805-7 | 齿轮箱 | 1 |
| 22 | 213961-7 | O型圈 22 | 1 |
| 23 | 346525-3 | 板 | 1 |
| 24 | 423424-7 | 海绵垫 | 1 |
| 25 | 313220-0 | 滑动轨 | 1 |
| 26 | 313222-6 | 滑块 N | 1 |
| 27 | 326112-4 | 衬套 4 | 1 |
| 28 | 141127-8 | 齿轮 | 1 |
| 29 | 211242-3 | 轴承 6902ZZ | 1 |
| 30 | 620028-8 | LED电路 | 1 |
| 31 | 256158-5 | 销子 3 | 1 |
| 32 | 629914-0 | DC电机 | 1 |
| 33 | 424467-2 | 盖 | 1 |
| 34 | 650666-2 | 开关 | 1 |
| 35 | 643830-2 | 电池接板 | 1 |
| 36 | 345998-7 | 紧固盘 | 1 |
| 37 | 453072-8 | 开关杆 R | 1 |
| 38 | 233438-6 | 压簧 4 | 1 |
| 39 | 453070-2 | 自锁杆R | 1 |
| 40 | 313219-5 | 连接杆 | 1 |
| 41 | 256158-5 | 销子 3 | 1 |
| 42 | 141128-6 | 开关杆 F | 1 |
| 43 | 318806-5 | 齿轮箱盖 | 1 |
| 45 | 187273-3 | 机壳 | 1 |
| 包含零件. 17 | |||
| A01 | B-20432 | 往复锯片100mm-6T | 1 |
| A02 | B-20404 | 往复锯片100mm-18T | 1 |
| A03 | 783201-2 | 六角扳手 3 | 1 |
| A05 | 194552-2 | 电池组 BL1013 | 2 |
| A06 | 824993-5 | 塑料携带箱 | 1 |
