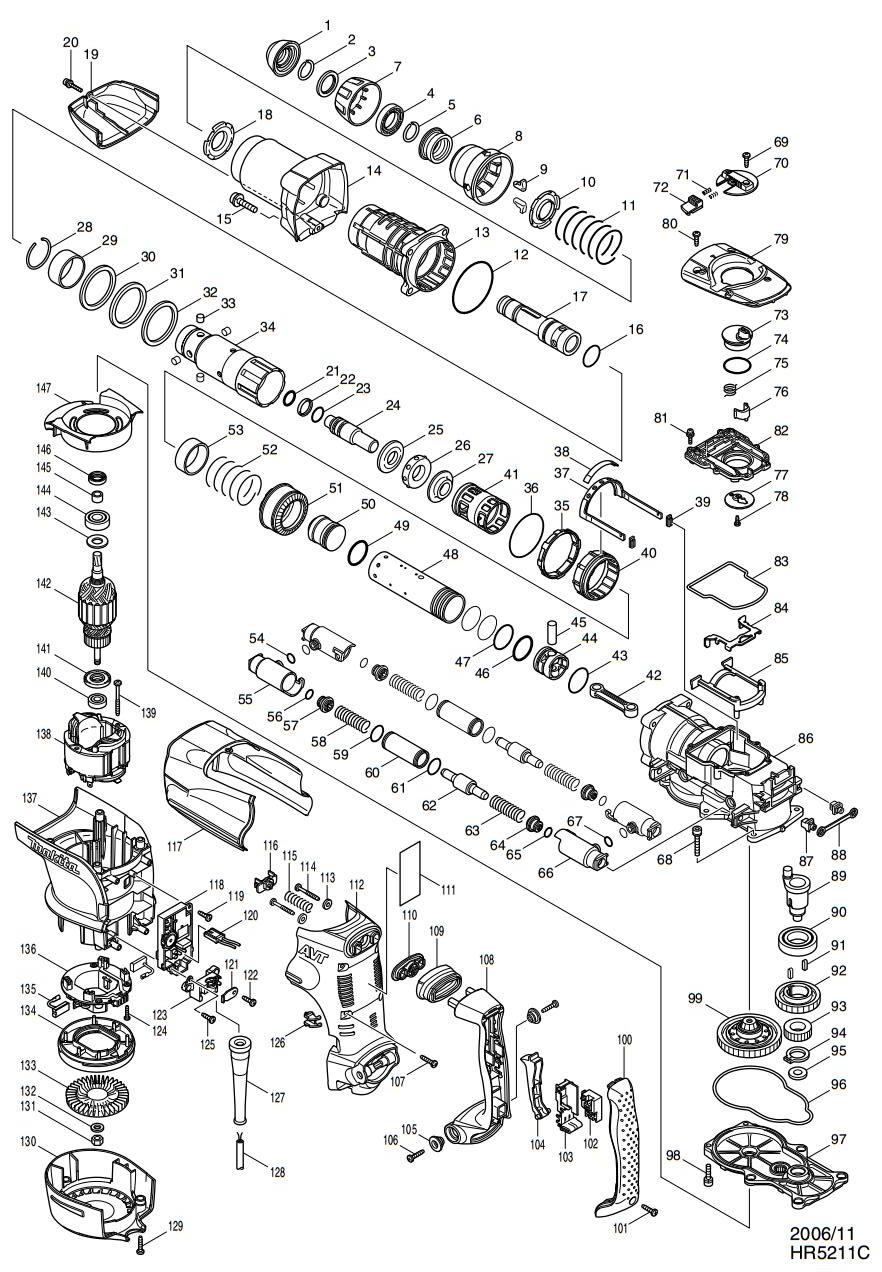

HR5211C电锤
| 电锤 | HR5211C |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 286285-4 | 防尘帽 | 1 |
| 2 | 233948-3 | 弹性环 25 | 1 |
| 3 | 257280-1 | 环 28 | 1 |
| 4 | 419002-9 | 隔圈 | 1 |
| 5 | 233948-3 | 弹性环 25 | 1 |
| 6 | 324752-2 | 卡盘环 | 1 |
| 7 | 419778-8 | 夹头套 | 1 |
| 8 | 419779-6 | 释放套 | 1 |
| 9 | 310178-4 | 钻头夹持块 | 2 |
| 10 | 345804-6 | 弹性导圈 | 1 |
| 11 | 233496-2 | 压簧 49 | 1 |
| 12 | 213766-5 | O形圈 78 | 1 |
| 13 | 158175-0 | 管桶总成 | 1 |
| 13 | 213576-0 | 油封圈 45 | 1 |
| 13 | 214657-3 | 平面轴承 52 | 1 |
| 13 | 214658-1 | 平面轴承 57 | 1 |
| 14 | 158179-2 | 管桶盖总成 | 1 |
| 15 | 922456-6 | 内六角螺栓 M8X35 | 4 |
| 16 | 213492-6 | O形圈 32 | 1 |
| 17 | 324740-9 | 钻套 A | 1 |
| 18 | 345804-6 | 弹性导圈 | 1 |
| 19 | 419791-6 | 齿轮箱盖 | 1 |
| 20 | 922148-7 | 内六角螺栓 M4X25 | 1 |
| 21 | 213274-6 | O形圈 18 | 1 |
| 22 | 213392-0 | O形圈 | 1 |
| 23 | 213317-4 | O形圈 20 | 1 |
| 24 | 324753-0 | 冲击杆 | 1 |
| 25 | 324756-4 | 圈 20 | 1 |
| 26 | 424000-0 | 橡胶销 24 | 1 |
| 27 | 324757-2 | 衬圈 20 | 1 |
| 28 | 233949-1 | 弹性圈 44 | 1 |
| 29 | 257282-7 | 环 47 | 1 |
| 30 | 267287-9 | 平垫圈57 | 1 |
| 31 | 262122-6 | 环 57 | 1 |
| 32 | 267287-9 | 平垫圈57 | 1 |
| 33 | 256265-4 | 销子10 | 4 |
| 34 | 324741-7 | 钻套 B | 1 |
| 35 | 419776-2 | 锁套 | 1 |
| 36 | 213654-6 | O形圈 60 | 1 |
| 37 | 165459-9 | 滑竿臂 | 1 |
| 38 | 419775-4 | 竿臂连杆 | 1 |
| 39 | 424024-6 | 密封盘 | 2 |
| 40 | 313138-5 | 驱动衬套 | 1 |
| 41 | 419780-1 | 滑套 | 1 |
| 42 | 451516-2 | 连杆 | 1 |
| 43 | 213460-9 | O形圈 35 | 1 |
| 44 | 419771-2 | 活塞 | 1 |
| 45 | 268121-6 | 销 12 | 1 |
| 46 | 213296-6 | O形圈 34 | 1 |
| 47 | 213510-0 | O形圈 36 | 3 |
| 48 | 331748-6 | 汽缸 | 1 |
| 49 | 213296-6 | O形圈 34 | 1 |
| 50 | 324754-8 | 撞锤 | 1 |
| 51 | 227511-2 | 直齿锥形齿轮 33 | 1 |
| 52 | 233498-8 | 压簧46 | 1 |
| 53 | 257281-9 | 环 45 | 1 |
| 54 | 213118-0 | O形圈 12 | 2 |
| 55 | 318124-1 | 管托 | 2 |
| 56 | 213118-0 | O形圈 12 | 2 |
| 57 | 419773-8 | 弹性导向环 | 2 |
| 58 | 233497-0 | 压簧 15 | 2 |
| 59 | 213953-6 | O型圈 24 | 2 |
| 60 | 331745-2 | 管 22 | 2 |
| 61 | 213953-6 | O型圈 24 | 2 |
| 62 | 324755-6 | 平衡杆 | 2 |
| 63 | 233497-0 | 压簧 15 | 2 |
| 64 | 419773-8 | 弹性导向环 | 2 |
| 65 | 213118-0 | O形圈 12 | 2 |
| 66 | 318124-1 | 管托 | 2 |
| 67 | 213118-0 | O形圈 12 | 2 |
| 68 | 922361-7 | 内六角螺栓 M6X40 | 4 |
| 69 | 266192-7 | 自攻螺丝 4X14 | 1 |
| 70 | 419020-7 | 转换杆 | 1 |
| 71 | 233436-0 | 压簧 3 | 2 |
| 72 | 419777-0 | 锁扣 | 1 |
| 73 | 450687-2 | 曲轴杆 | 1 |
| 74 | 213534-6 | O形圈 36 | 1 |
| 75 | 233506-5 | 拉簧 16 | 1 |
| 76 | 310207-3 | 杆 | 1 |
| 77 | 345778-1 | 固定板 | 1 |
| 78 | 265014-8 | 十字半圆头螺丝 M4X12 | 1 |
| 79 | 318129-1 | 曲轴箱盖 | 1 |
| 80 | 266192-7 | 自攻螺丝 4X14 | 2 |
| 81 | 911133-5 | 半圆头螺丝 M4X18 | 6 |
| 82 | 419789-3 | 曲轴帽 | 1 |
| 83 | 421998-2 | 密封圈 | 1 |
| 84 | 345779-9 | 连接盘 | 1 |
| 85 | 419781-9 | 接板导架 | 1 |
| 86 | 158176-8 | 曲轴箱 | 1 |
| 87 | 419008-7 | 固定器 | 2 |
| 88 | 423366-5 | 缓冲杆 | 1 |
| 89 | 324739-4 | 曲轴杆 | 1 |
| 90 | 211418-2 | 轴承 6006LLU | 1 |
| 91 | 254229-2 | 键5 | 2 |
| 92 | 226646-6 | 斜齿轮 47 | 1 |
| 93 | 227176-0 | 直齿轮 24 | 1 |
| 94 | 961102-6 | 挡圈 S-22 | 1 |
| 95 | 253843-1 | 平垫圈12 | 1 |
| 96 | 421999-0 | 密封圈 | 1 |
| 97 | 158178-4 | 齿轮箱总成 | 1 |
| 98 | 922341-3 | 内六角螺栓 M6X25 | 2 |
| 99 | 125374-9 | 离合器总成 | 1 |
| 100 | 419796-6 | 手柄盖 | 1 |
| 101 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 102 | 650567-4 | 开关 TG73B-1 | 1 |
| 103 | 154626-1 | 开关握 | 1 |
| 104 | 419025-7 | 开关杆 | 1 |
| 105 | 313124-6 | 衬肩 6 | 2 |
| 106 | 266041-8 | 自攻螺丝PT5X25 | 2 |
| 107 | 266041-8 | 自攻螺丝PT5X25 | 6 |
| 108 | 419798-2 | 手柄 | 1 |
| 109 | 424001-8 | 防尘盖 | 1 |
| 110 | 419783-5 | 防尘盖支架 | 1 |
| 112 | 419797-4 | 手柄座 | 1 |
| 113 | 253807-5 | 平垫圈5 | 2 |
| 114 | 266211-9 | 自攻螺丝 5X40 | 2 |
| 115 | 233434-4 | 压簧 11 | 1 |
| 116 | 419013-4 | 弹簧导子 | 1 |
| 117 | 140528-7 | 曲轴箱盖 | 1 |
| 118 | 631727-7 | 控制器 | 1 |
| 119 | 266192-7 | 自攻螺丝 4X14 | 1 |
| 120 | 638510-3 | 接线柱 | 1 |
| 121 | 687169-3 | 张紧片 | 1 |
| 122 | 266192-7 | 自攻螺丝 4X14 | 1 |
| 123 | 419024-9 | 压线板 | 1 |
| 124 | 265995-6 | 自攻螺丝 PT4X18 | 4 |
| 125 | 266192-7 | 自攻螺丝 4X14 | 1 |
| 126 | 419774-6 | 透镜 | 1 |
| 127 | 682560-0 | 电源线护套 10 | 1 |
| 128 | 694443-2 | 电源线 1.0-2-5.0 | 1 |
| 129 | 266041-8 | 自攻螺丝PT5X25 | 3 |
| 130 | 419790-8 | 底盖 | 1 |
| 131 | 252178-7 | 六角螺母 M8-12 | 1 |
| 132 | 253165-9 | 平垫圈8 | 1 |
| 133 | 240016-5 | 风叶90 | 1 |
| 134 | 419782-7 | 风叶导圈 | 1 |
| 135 | 195844-2 | 碳刷 CB-175 | 1 |
| 136 | 638447-4 | 碳刷握组件 | 1 |
| 137 | 419795-8 | 机壳 | 1 |
| 138 | 636303-2 | 定子 220-240V | 1 |
| 139 | 266095-5 | 自攻螺丝 PT5X55 | 2 |
| 140 | 210059-1 | 轴承6000DDW | 1 |
| 141 | 681642-5 | 绝缘垫圈 | 1 |
| 142 | 516993-6 | 转子 | 1 |
| 包含零件. 140,141,145 | |||
| 143 | 267025-9 | 平垫圈 15 | 1 |
| 144 | 211238-4 | 轴承 6202LLU | 1 |
| 145 | 331596-3 | 衬套 12 | 1 |
| 146 | 213231-4 | 油封圈 15 | 1 |
| 147 | 419788-5 | 挡风圈 | 1 |
| A01 | 158131-0 | 辅助手柄 36 | 1 |
| A02 | 158273-0 | 塑料携带箱 | 1 |
| A03 | 194683-7 | 钻头润滑油 | 1 |
| A04 | 135269-8 | 侧柄组件 82 | 1 |
| A04 | 252640-2 | 蝶形螺母M8 | 1 |
| A04 | 265439-6 | 六角螺栓 M8X150 | 1 |
| A04 | 318505-9 | 侧柄底 82A | 1 |
| A04 | 318506-7 | 侧柄底 82B | 1 |
| A04 | 417002-3 | 凸轮 | 2 |
| A04 | 417003-1 | 辅助手柄 | 1 |
| A04 | 951166-8 | 弹簧圆柱销 5-24 | 1 |
| A05 | 265701-9 | 翼形螺丝 M6X14 | 1 |
| A06 | 266163-4 | 螺栓M8X80 | 1 |
| A07 | 321248-4 | 深度规 | 1 |
| A08 | 344492-6 | 板块 | 1 |
| A09 | 345780-4 | 弹性把手 82 | 1 |
| A10 | 419792-4 | 侧柄底座 82 | 1 |
| A11 | 443122-7 | 清洁布 | 1 |
| A12 | 931302-2 | 六角螺母 M6 | 1 |
| A15 | 135380-6 | 手柄 36 | 1 |
| 包含零件. A01,A05-A10,A12 | |||
