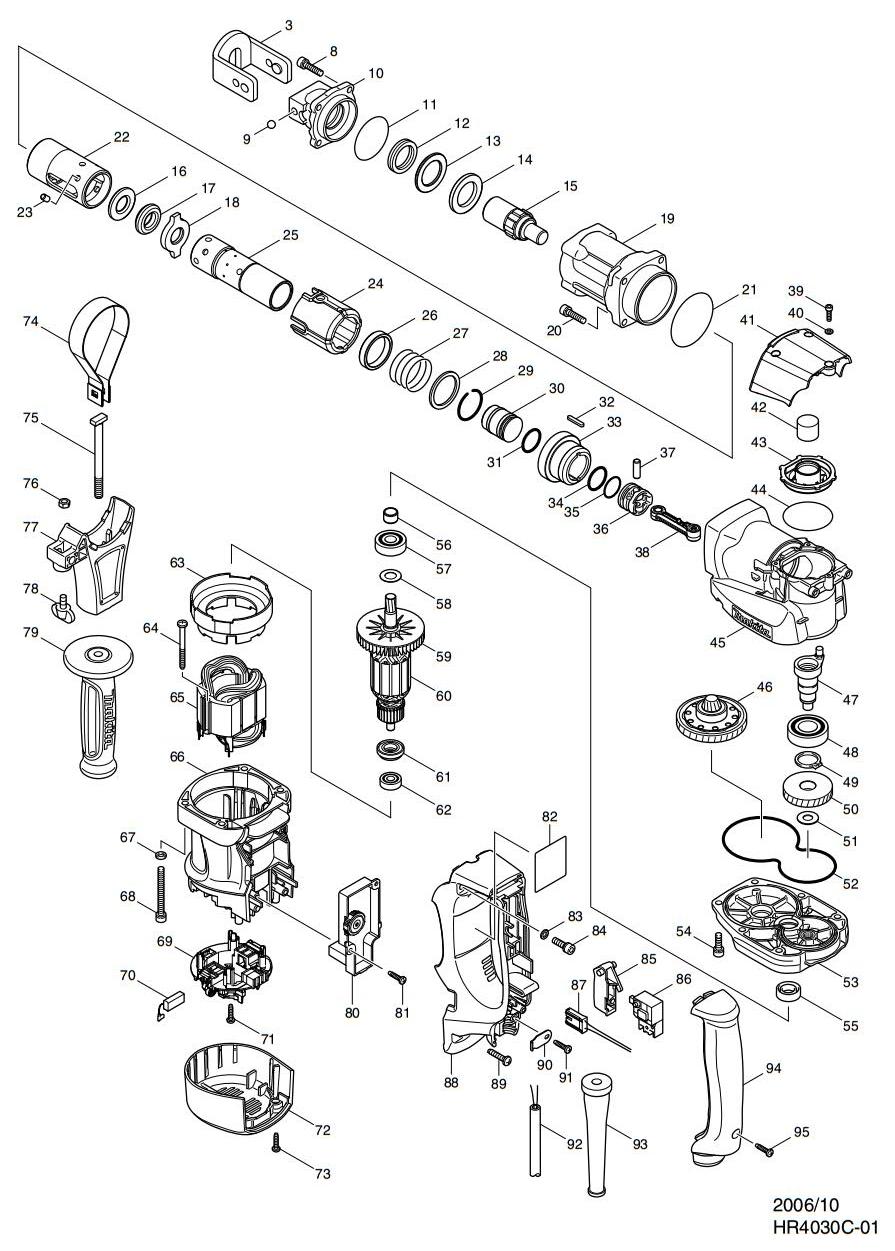

HR4030C电锤
| 电锤 | HR4030C |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 3 | 165227-0 | 工具挡护板 | 1 |
| 8 | 265914-2 | 内六角螺栓 M6X25 | 4 |
| 9 | 216004-4 | 钢球 7.9 | 1 |
| 10 | 324728-9 | 钻套 | 1 |
| 11 | 213606-7 | O形圈 48 | 1 |
| 12 | 213428-5 | X形密封圈28 | 1 |
| 13 | 261133-8 | 尼龙垫圈 29 | 1 |
| 14 | 267338-8 | 平垫圈 29 | 1 |
| 15 | 324723-9 | 冲击杆 | 1 |
| 16 | 324726-3 | 平垫圈 17 | 1 |
| 17 | 262119-5 | 橡胶圈 18 | 1 |
| 18 | 324724-7 | 滑板 | 1 |
| 19 | 158117-4 | 气缸套 | 1 |
| 20 | 266158-7 | 内六角螺栓 M6X30 | 4 |
| 21 | 213654-6 | O形圈 60 | 1 |
| 22 | 331730-5 | 气缸 A | 1 |
| 23 | 256266-2 | 销 6 | 4 |
| 24 | 419670-8 | 滑动轴套 | 1 |
| 25 | 331731-3 | 气缸 B | 1 |
| 26 | 331732-1 | 圈 34 | 1 |
| 27 | 234016-5 | 压簧 35 | 1 |
| 28 | 267339-6 | 平垫圈 34 | 1 |
| 29 | 233945-9 | 档圈 32 | 1 |
| 30 | 324725-5 | 撞锤 | 1 |
| 31 | 213962-5 | O形圈 22 | 1 |
| 32 | 254231-5 | 键4 | 2 |
| 33 | 227508-1 | 螺旋伞齿轮 27 | 1 |
| 34 | 213962-5 | O形圈 22 | 1 |
| 35 | 213379-2 | O形圈 21 | 1 |
| 36 | 419004-5 | 活塞 | 1 |
| 37 | 256197-5 | 销子7 | 1 |
| 38 | 419679-0 | 连杆 | 1 |
| 39 | 266148-0 | 内六角螺栓 M4X14 | 3 |
| 40 | 941052-1 | 平垫圈4 | 3 |
| 41 | 158290-0 | 曲轴箱盖 | 1 |
| 42 | 443127-7 | 过滤器 | 1 |
| 43 | 419671-6 | 曲轴盖 | 1 |
| 44 | 213604-1 | O形圈 50 | 1 |
| 45 | 158118-2 | 曲轴箱 | 1 |
| 46 | 125375-7 | 扭力限制器 | 1 |
| 47 | 324550-4 | 曲轴杆 | 1 |
| 48 | 211332-2 | 轴承6004LLU | 1 |
| 49 | 961060-6 | 挡圈 S-20 | 1 |
| 50 | 226642-4 | 斜齿轮 38 | 1 |
| 51 | 253180-3 | 平垫圈 10 | 1 |
| 52 | 421976-2 | 密封圈 | 1 |
| 53 | 158119-0 | 齿轮箱 | 1 |
| 54 | 922331-6 | 内六角螺栓 M6X20 | 2 |
| 55 | 213231-4 | 油封圈 15 | 1 |
| 56 | 331596-3 | 衬套 12 | 1 |
| 57 | 211137-0 | 轴承6201LLU | 1 |
| 58 | 253084-9 | 平垫圈12 | 1 |
| 59 | 241863-7 | 风叶70 | 1 |
| 60 | 513693-9 | 转子 | 1 |
| 包含零件. 59,61,62 | |||
| 61 | 681650-6 | 绝缘垫圈 | 1 |
| 62 | 210005-4 | 轴承 608DDW | 1 |
| 63 | 419673-2 | 挡风圈 | 1 |
| 64 | 266095-5 | 自攻螺丝 PT5X55 | 2 |
| 65 | 625758-6 | 定子 | 1 |
| 66 | 419674-0 | 机壳 | 1 |
| 67 | 941151-9 | 平垫圈 6 | 4 |
| 68 | 922381-1 | 内六角螺栓 M6X60 | 4 |
| 69 | 638501-4 | 碳刷握座 | 1 |
| 69 | 643816-6 | 碳刷握 | 2 |
| 69 | 266007-8 | 自攻螺丝 PT3X10 | 4 |
| 70 | 194160-9 | 碳刷 CB-350 | 1 |
| 71 | 265995-6 | 自攻螺丝 PT4X18 | 4 |
| 72 | 419675-8 | 后盖 | 1 |
| 73 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 74 | 345763-4 | 夹箍 66 | 1 |
| 75 | 266322-0 | 螺栓 M8X80 | 1 |
| 76 | 931302-2 | 六角螺母 M6 | 1 |
| 77 | 450332-9 | 侧柄底座 66 | 1 |
| 78 | 265701-9 | 翼形螺丝 M6X14 | 1 |
| 79 | 158131-0 | 辅助手柄 36 | 1 |
| 80 | 631742-1 | 控制器 | 1 |
| 81 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 83 | 941152-7 | 平垫圈6 | 2 |
| 84 | 922331-6 | 内六角螺栓 M6X20 | 2 |
| 85 | 418549-0 | 开关杆 | 1 |
| 86 | 651922-3 | 开关 TG71B | 1 |
| 87 | 638509-8 | 导线 | 1 |
| 88 | 158263-3 | 手柄 | 1 |
| 89 | 266041-8 | 自攻螺丝PT5X25 | 2 |
| 90 | 687169-3 | 张紧片 | 1 |
| 91 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 92 | 694443-2 | 电源线 1.0-2-5.0 | 1 |
| 93 | 682560-0 | 电源线护套 10 | 1 |
| 94 | 419677-4 | 手柄盖 | 1 |
| 95 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| A01 | 824796-7 | 塑料携带箱 | 1 |
| A02 | 321248-4 | 深度规 | 1 |
