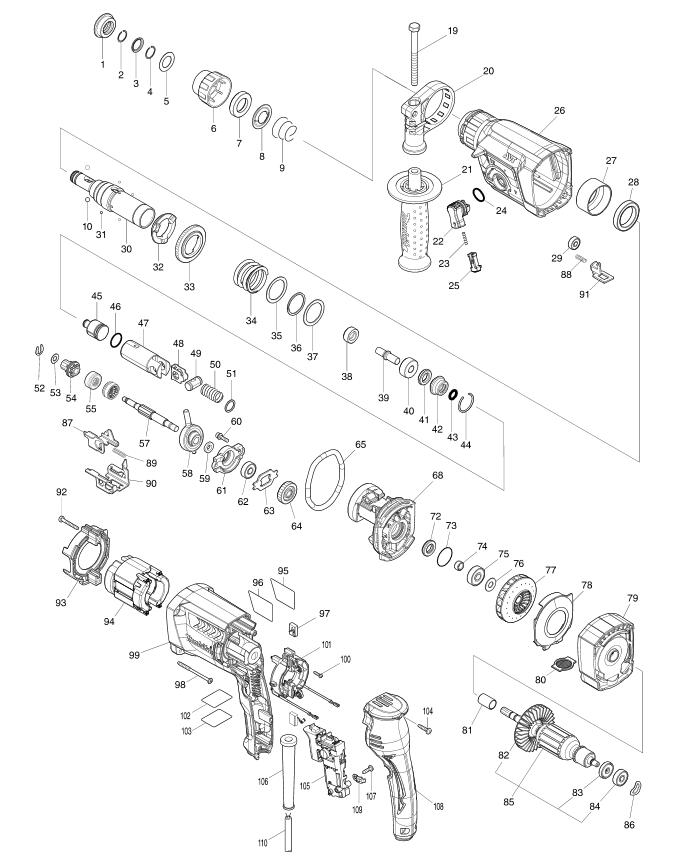

HR2650/J集尘电锤
| 集尘电锤 | HR2650/J |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 286288-8 | 防尘帽 35 | 1 |
| 2 | 233989-9 | 弹性环 14 | 1 |
| 3 | 346834-0 | 垫圈 16 | 1 |
| 4 | 233992-0 | 弹性环 15 | 1 |
| 5 | 267114-0 | 平垫圈 17 | 1 |
| 6 | 455393-4 | 夹头套 | 1 |
| 7 | 325813-1 | 环 21 | 1 |
| 8 | 346177-0 | 导向垫圈 | 1 |
| 9 | 233916-6 | 压簧 21－29 | 1 |
| 10 | 216022-2 | 钢珠 7.0 | 2 |
| 19 | 266745-2 | 内六角螺栓 M8X90 | 1 |
| 20 | 453129-5 | 手柄座 | 1 |
| 21 | 158057-6 | 手柄组件 36 | 1 |
| 21 | 931402-8 | 六角螺母 M8 | 1 |
| 22 | 457709-9 | 锁定钮 | 1 |
| 23 | 234264-6 | 压簧 3 | 1 |
| 24 | 213278-8 | O形圈 17 | 1 |
| 25 | 161656-5 | 转换杆 | 1 |
| 26 | 144616-2 | 齿轮箱 | 1 |
| 26 | 213636-8 | 油封圈 25 | 1 |
| 27 | 331890-3 | 杯形衬套 | 1 |
| 28 | 211294-4 | 轴承 6806LLU | 1 |
| 29 | 210028-2 | 轴承 606ZZ | 1 |
| 30 | 142973-2 | 钻套 | 1 |
| 30 | 213344-1 | 油封圈 9 | 1 |
| 31 | 216019-1 | 钢球 3 | 4 |
| 32 | 332139-4 | 驱动法兰 | 1 |
| 33 | 227360-7 | 直齿轮 51 | 1 |
| 34 | 234148-8 | 压簧 31 | 1 |
| 35 | 267153-0 | 平垫圈 30 | 1 |
| 36 | 257932-4 | 螺环垫圈 30 | 1 |
| 37 | 267153-0 | 平垫圈 30 | 1 |
| 38 | 325782-6 | 衬套 9A | 1 |
| 39 | 325789-2 | 冲击杆 A | 1 |
| 40 | 325794-9 | 环 10A | 1 |
| 41 | 424267-0 | 靠垫环 12 | 1 |
| 42 | 325798-1 | O形圈座 A | 1 |
| 43 | 213073-6 | O形圈 9 | 1 |
| 44 | 233979-2 | 弹性环28 | 1 |
| 45 | 325784-2 | 撞锤 28 | 1 |
| 46 | 213258-4 | O形圈 17.5 | 1 |
| 47 | 310345-1 | 活塞 | 1 |
| 48 | 346036-8 | 导向盘 | 1 |
| 49 | 324215-8 | 活塞销 | 1 |
| 50 | 234098-7 | 压簧 14 | 1 |
| 51 | 267447-3 | 平垫圈 14 | 1 |
| 52 | 257336-0 | 止动环 EXT U-6 | 1 |
| 53 | 253186-1 | 平垫圈7 | 1 |
| 54 | 227359-2 | 直齿轮 10 | 1 |
| 55 | 332125-5 | 离合凸轮10 | 2 |
| 57 | 326448-1 | 凸轮轴 | 1 |
| 58 | 219021-3 | 摆动轴承 10 | 1 |
| 59 | 257321-3 | 环 8 | 1 |
| 60 | 266437-3 | 内六角螺栓 M4X16 | 2 |
| 61 | 310344-3 | 轴承室 8 | 1 |
| 62 | 211032-4 | 轴承608ZZ | 1 |
| 63 | 285735-6 | 轴承保持架 | 1 |
| 64 | 227719-8 | 斜齿轮 26 | 1 |
| 65 | 213728-3 | O形圈 68 | 1 |
| 68 | 141572-7 | 内罩 | 1 |
| 72 | 213678-2 | 油封圈 12 | 1 |
| 73 | 213407-3 | O形圈 26 | 1 |
| 74 | 262569-4 | 衬套 9 | 1 |
| 75 | 210042-8 | 轴承 629LLB | 1 |
| 76 | 253733-8 | 平垫圈 9 | 1 |
| 77 | 240182-8 | 风叶 65 | 1 |
| 78 | 457711-2 | 挡风板 | 1 |
| 79 | 457710-4 | 风扇外壳 | 1 |
| 80 | 457713-8 | 滤板 | 1 |
| 81 | 262184-4 | 衬套10 | 1 |
| 82 | 240121-8 | 风叶 65 | 1 |
| 83 | 681652-2 | 绝缘垫圈 | 1 |
| 84 | 210023-2 | 轴承627DDW | 1 |
| 85 | 518184-5 | 转子组件 220V | 1 |
| 包含零件.82-84 | |||
| 86 | 267804-5 | 波形垫圈 15 | 1 |
| 87 | 347230-5 | 转换盘 B | 1 |
| 88 | 233360-7 | 压簧4 | 1 |
| 89 | 234343-0 | 压簧5 | 1 |
| 90 | 347229-0 | 转换板A | 1 |
| 91 | 347228-2 | 锁定片 | 1 |
| 92 | 266361-0 | 自攻螺丝 M4X30 | 2 |
| 93 | 451527-7 | 挡风圈 | 1 |
| 94 | 621873-4 | 定子 | 1 |
| 97 | 194074-2 | 碳刷 CB-325 | 1 |
| 98 | 266334-3 | 自攻螺丝4X60 | 4 |
| 99 | 451536-6 | 机壳 | 1 |
| 100 | 266556-5 | 自攻螺丝 3X12 | 2 |
| 101 | 632K38-9 | 碳刷握 | 1 |
| 104 | 266326-2 | 自攻螺丝 M4×18 | 3 |
| 105 | 651090-2 | 开关TG853TB-3 | 1 |
| 106 | 682566-8 | 电源线护套 10－110 | 1 |
| 107 | 266385-6 | 自攻螺丝 4X14 | 1 |
| 108 | 451528-5 | 手柄盖 | 1 |
| 109 | 687682-1 | 定位隔板 | 1 |
| 110 | 694424-6 | 电源线 1.0-2.5 | 1 |

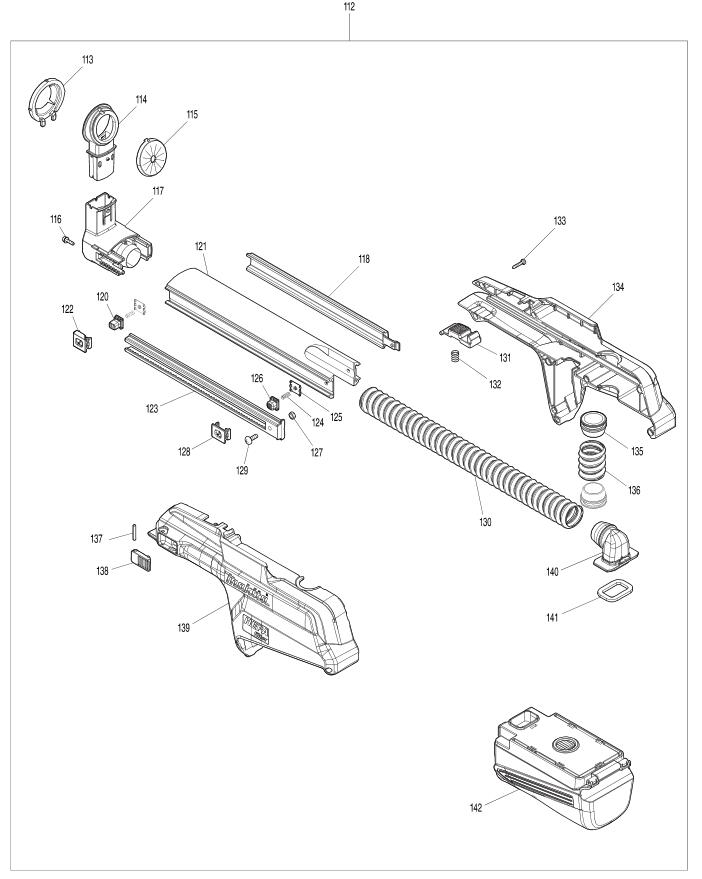

| 112 | 135905-6 | 集尘箱总成 | 1 |
| 包含零件.113-118，120-142 | |||
| 113 | 424722-2 | 固定橡胶 | 1 |
| 114 | 455736-0 | 收集器 | 1 |
| 115 | 424474-5 | 密封盖 | 1 |
| 116 | 251568-1 | 螺栓M3X12 | 2 |
| 117 | 457730-8 | 收集底板 A | 1 |
| 118 | 457723-5 | 管 盖 | 1 |
| 120 | 457718-8 | 按钮 B | 1 |
| 121 | 326988-9 | 滑动导管 | 1 |
| 122 | 457728-5 | 制动板B | 1 |
| 123 | 457722-7 | 齿条导条 | 1 |
| 124 | 232386-6 | 压簧4 | 2 |
| 125 | 457721-9 | 弹簧压板 | 2 |
| 126 | 457717-0 | 按钮 A | 1 |
| 127 | 931102-0 | 六角螺母 M4 | 1 |
| 128 | 457719-6 | 制动板 A | 1 |
| 129 | 251314-2 | 半圆头螺丝 | 1 |
| 130 | 245043-7 | 管 30D | 1 |
| 131 | 457716-2 | 锁定杆 | 1 |
| 132 | 231316-4 | 压簧 7 | 1 |
| 133 | 266130-9 | 自攻螺丝 PT3X16 | 8 |
| 134 | 183G77-3 | 外壳组件 | 1 |
| 包含零件.139 | |||
| 135 | 457712-0 | 连接片 | 2 |
| 136 | 245042-9 | 管 30C | 1 |
| 137 | 256158-5 | 销子 3 | 1 |
| 138 | 457720-1 | 推杆 | 1 |
| 139 | 183G77-3 | 外壳组件 | 1 |
| 包含零件.134 | |||
| 140 | 457724-3 | 内管 | 1 |
| 141 | 457725-1 | 海绵垫片 B | 1 |
| 142 | 198982-9 | 集尘箱组件 | 1 |
| 142 | 196165-5 | 过滤器 | 1 |
| A01 | 324219-0 | 深度规 | 1 |
| A02 | 424474-5 | 密封盖 | 5 |
| A03 | 144871-6 | 连接器（4型） | 1 |
| A03 | 453974-8 | 连接塑料箱搭扣 | 4 |
| A06 | 839303-3 | 内托盘 | 1 |
