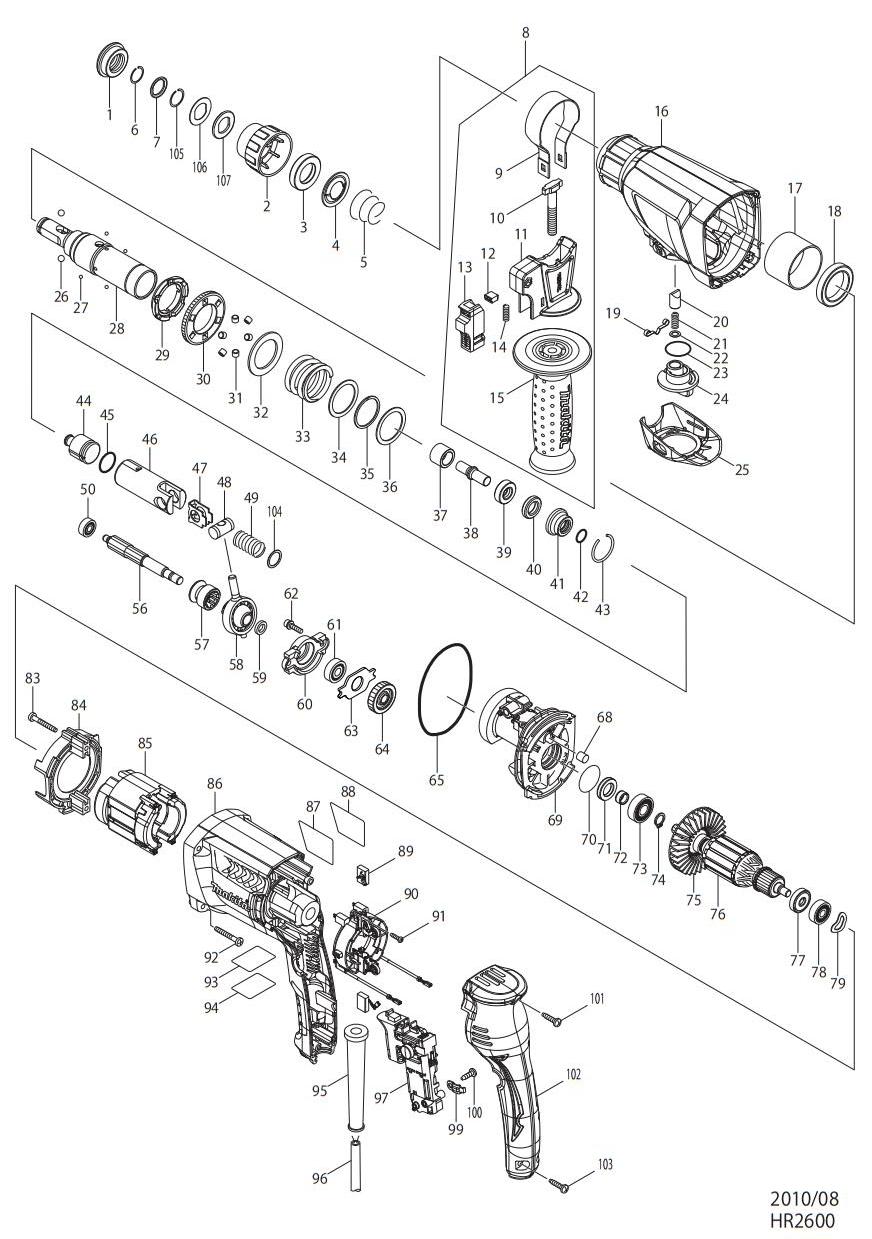

HR2600电锤
| 电锤 | HR2600 |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 286288-8 | 防尘帽 35 | 1 |
| 2 | 451533-2 | 夹头盖 | 1 |
| 3 | 325813-1 | 环 21 | 1 |
| 4 | 346177-0 | 导线垫圈 | 1 |
| 5 | 233916-6 | 压簧 21－29 | 1 |
| 6 | 233989-9 | 弹性环 14 | 1 |
| 7 | 346221-3 | 垫圈 16 | 1 |
| 8 | 122878-2 | 辅助手柄总成 | 1 |
| 包含零件. 9-15 | |||
| 9 | 346181-9 | 弹性环夹 50 | 1 |
| 10 | 266349-0 | 螺栓 M8X50 | 1 |
| 11 | 451539-0 | 手柄座 | 1 |
| 12 | 313179-1 | 支架 | 1 |
| 13 | 141765-6 | 锁定按钮总成 | 1 |
| 14 | 233360-7 | 压簧4 | 1 |
| 15 | 154935-8 | 手柄总成 36 | 1 |
| 16 | 140270-0 | 齿轮箱总成 | 1 |
| 16 | 213345-9 | 油封圈25 | 1 |
| 17 | 331890-3 | 杯形衬套 | 1 |
| 18 | 211294-4 | 轴承 6806LLU | 1 |
| 19 | 232152-1 | 片簧 | 1 |
| 20 | 325785-0 | 推棒 | 1 |
| 21 | 234147-0 | 压簧 5 | 1 |
| 22 | 253308-3 | 薄垫圈 6 | 1 |
| 23 | 213381-5 | O形圈 21 | 1 |
| 24 | 451531-6 | 转换杆 B | 1 |
| 25 | 451532-4 | 转换杆盖 B | 1 |
| 26 | 216022-2 | 钢珠 7.0 | 2 |
| 27 | 216019-1 | 钢球 3 | 4 |
| 28 | 140264-5 | 钻套总成 | 1 |
| 29 | 313149-0 | 驱动法兰 | 1 |
| 30 | 227232-6 | 直齿轮 51 | 1 |
| 31 | 268226-2 | 销 6 | 6 |
| 32 | 267414-8 | 平垫圈 30 | 1 |
| 33 | 234148-8 | 压簧 31 | 1 |
| 34 | 267153-0 | 平垫圈 30 | 1 |
| 35 | 257932-4 | 螺环垫圈 30 | 1 |
| 36 | 267153-0 | 平垫圈 30 | 1 |
| 37 | 325782-6 | 衬套 9A | 1 |
| 38 | 325789-2 | 冲击杆 A | 1 |
| 39 | 325794-9 | 环 10A | 1 |
| 40 | 424267-0 | 靠垫环 12 | 1 |
| 41 | 325798-1 | O形圈座 A | 1 |
| 42 | 213073-6 | O形圈 9 | 1 |
| 43 | 233979-2 | 弹性环28 | 1 |
| 44 | 325784-2 | 撞锤 28 | 1 |
| 45 | 213258-4 | O形圈 17.5 | 1 |
| 46 | 310345-1 | 活塞 | 1 |
| 47 | 346036-8 | 导向盘 | 1 |
| 48 | 324215-8 | 活塞销 | 1 |
| 49 | 234098-7 | 压簧 14 | 1 |
| 50 | 211012-0 | 轴承 606ZZ | 1 |
| 56 | 227243-1 | 直齿轮 10 | 1 |
| 57 | 331815-7 | 离合凸轮 B | 1 |
| 58 | 219020-5 | 摆动轴承 10 | 1 |
| 59 | 267234-0 | 平垫圈 8 | 1 |
| 60 | 310344-3 | 轴承室 8 | 1 |
| 61 | 211032-4 | 轴承608ZZ | 1 |
| 62 | 266437-3 | 内六角螺栓 M4X16 | 2 |
| 63 | 285735-6 | 轴承保持架 | 1 |
| 64 | 227719-8 | 斜齿轮 26 | 1 |
| 65 | 213728-3 | O形圈 68 | 1 |
| 68 | 443153-6 | 毛毡 | 1 |
| 69 | 140269-5 | 内齿轮箱总成 | 1 |
| 70 | 213407-3 | O形圈 26 | 1 |
| 71 | 213678-2 | 油封圈 12 | 1 |
| 72 | 262569-4 | 衬套 9 | 1 |
| 73 | 211097-6 | 轴承 6000LLB | 1 |
| 74 | 961006-2 | 挡圈 S―10 | 1 |
| 75 | 240121-8 | 风叶 65 | 1 |
| 76 | 518157-8 | 转子 | 1 |
| 包含零件. 72-75,77,78 | |||
| 77 | 681652-2 | 绝缘垫圈 | 1 |
| 78 | 210023-2 | 轴承627DDW | 1 |
| 79 | 267804-5 | 波形垫圈 15 | 1 |
| 83 | 266361-0 | 自攻螺丝 M4X30 | 2 |
| 84 | 451527-7 | 挡风圈 | 1 |
| 85 | 626633-9 | 定子 | 1 |
| 86 | 451536-6 | 机壳 | 1 |
| 89 | 194074-2 | 碳刷 CB-325 | 1 |
| 90 | 638655-7 | 碳刷座 | 1 |
| 91 | 266556-5 | 自攻螺丝 3X12 | 2 |
| 92 | 266361-0 | 自攻螺丝 M4X30 | 4 |
| 95 | 682566-8 | 电源线护套 10－110 | 1 |
| 96 | 694424-6 | 电源线 1.0-2.5 | 1 |
| 97 | 650625-6 | 开关 | 1 |
| 99 | 687682-1 | 定位隔板 | 1 |
| 100 | 266385-6 | 自攻螺丝 4X14 | 1 |
| 101 | 266326-2 | 自攻螺丝 M4×18 | 1 |
| 102 | 451528-5 | 手柄盖 | 1 |
| 103 | 266326-2 | 自攻螺丝 M4×18 | 2 |
| 104 | 267447-3 | 平垫圈 14 | 1 |
| 105 | 233992-0 | 弹性环 15 | 1 |
| 106 | 267437-6 | 平垫圈 17 | 1 |
| 107 | 424364-2 | 橡胶环 16 | 1 |
| A01 | 331886-4 | 深度规 | 1 |
| A02 | 824914-7 | 塑料携带箱 | 1 |
