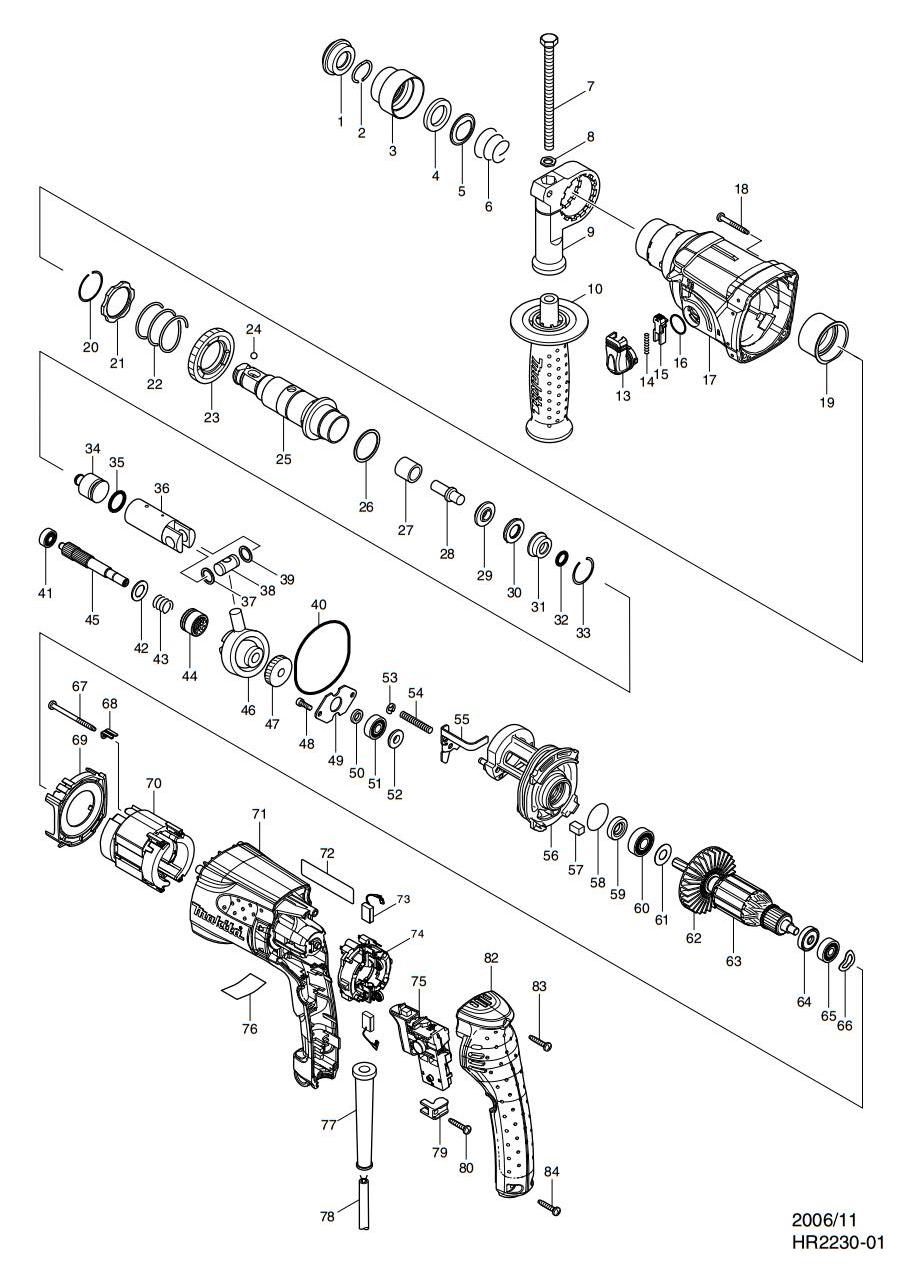

HR2230电锤
| 电锤 | HR2230 |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 286263-4 | 防尘帽 35 | 1 |
| 2 | 233940-9 | 环簧 19 | 1 |
| 3 | 417629-9 | 夹头套 | 1 |
| 4 | 257241-1 | 圈 21 | 1 |
| 5 | 345187-4 | 导向垫圈 | 1 |
| 6 | 233916-6 | 压簧 21－29 | 1 |
| 7 | 921923-8 | 六角螺栓 M8X120 | 1 |
| 8 | 345280-4 | 六角垫圈 | 1 |
| 9 | 417630-4 | 副手柄座 | 1 |
| 10 | 158057-6 | 手柄组件 36 | 1 |
| 10 | 931402-8 | 六角螺母 M8 | 1 |
| 13 | 162244-1 | 转换连杆组件 | 1 |
| 14 | 233459-8 | 压簧 3 | 1 |
| 15 | 419192-8 | 保险按钮 | 1 |
| 16 | 213278-8 | O形圈 17 | 1 |
| 17 | 158305-3 | 齿轮箱总成 | 1 |
| 17 | 213965-9 | 油封圈 25 | 1 |
| 17 | 213345-9 | 油封圈25 | 1 |
| 18 | 266351-3 | 自攻螺丝 4X35 | 4 |
| 19 | 153290-5 | 滚针轴承组件 | 1 |
| 20 | 233918-2 | 环簧 28 | 1 |
| 21 | 267805-3 | 垫圈 30 | 1 |
| 22 | 233328-3 | 压簧 31 | 1 |
| 23 | 227019-6 | 直齿轮 51 | 1 |
| 24 | 216022-2 | 钢珠 7.0 | 1 |
| 25 | 158575-4 | 工具钻套组件 | 1 |
| 26 | 267229-3 | 平垫圈 28 | 1 |
| 27 | 331769-8 | 衬套 9 | 1 |
| 28 | 324669-9 | 冲击杆 | 1 |
| 29 | 324402-9 | 圈 10 | 1 |
| 30 | 421955-0 | 垫圈 13 | 1 |
| 31 | 324216-6 | O形圈座 | 1 |
| 32 | 213073-6 | O形圈 9 | 1 |
| 33 | 233917-4 | 环簧 28 | 1 |
| 34 | 324214-0 | 撞捶 | 1 |
| 35 | 213227-5 | O形圈 16 | 1 |
| 36 | 317517-9 | 活塞 | 1 |
| 37 | 267104-3 | 平垫圈12 | 1 |
| 38 | 324215-8 | 活塞销 | 1 |
| 39 | 267104-3 | 平垫圈12 | 1 |
| 40 | 213727-5 | O形圈 63 | 1 |
| 41 | 211012-0 | 轴承 606ZZ | 1 |
| 42 | 267212-0 | 平垫圈12 | 1 |
| 43 | 233347-9 | 压簧 12 | 1 |
| 44 | 331734-7 | 离合凸轮 | 1 |
| 45 | 227182-5 | 直齿轮柱 10 | 1 |
| 46 | 219014-0 | 摆动轴承 10 | 1 |
| 47 | 226656-3 | 斜齿轮 26 | 1 |
| 48 | 266273-7 | 六角螺栓 M4X12 | 2 |
| 49 | 345179-3 | 轴承保持架 | 1 |
| 50 | 267234-0 | 平垫圈 8 | 1 |
| 51 | 211032-4 | 轴承608ZZ | 1 |
| 52 | 324212-4 | 圈 8 | 1 |
| 53 | 961011-9 | 止动环 | 1 |
| 54 | 233388-5 | 压簧 | 1 |
| 55 | 346035-0 | 切换杆 | 1 |
| 56 | 158308-7 | 齿轮箱座 | 1 |
| 57 | 443126-9 | 毛毡 | 1 |
| 58 | 213407-3 | O形圈 26 | 1 |
| 59 | 213077-8 | 油封圈 26 | 1 |
| 60 | 210059-1 | 轴承6000DDW | 1 |
| 61 | 267213-8 | 平垫圈 10 | 1 |
| 62 | 240092-9 | 风页 64 | 1 |
| 63 | 518150-2 | 转子 | 1 |
| 包含零件. 60-62,64,65 | |||
| 64 | 681652-2 | 绝缘垫圈 | 1 |
| 65 | 210023-2 | 轴承627DDW | 1 |
| 66 | 267804-5 | 波形垫圈 15 | 1 |
| 67 | 266415-3 | 自攻螺丝 4X55 | 2 |
| 68 | 344871-8 | 保持架 | 2 |
| 69 | 419716-0 | 挡风圈 | 1 |
| 70 | 626573-1 | 定子 | 1 |
| 71 | 419720-9 | 机壳 | 1 |
| 73 | 194074-2 | 碳刷 CB-325 | 1 |
| 74 | 638500-6 | 碳刷座 | 1 |
| 75 | 650588-6 | 开关 C3VA-2L-C | 1 |
| 77 | 682566-8 | 电源线护套 10－110 | 1 |
| 78 | 694424-6 | 电源线 1.0-2.5 | 1 |
| 79 | 687260-7 | 张紧片 | 1 |
| 80 | 266324-6 | 自攻螺丝 4X22 | 1 |
| 82 | 419717-8 | 手柄盖 | 1 |
| 83 | 266324-6 | 自攻螺丝 4X22 | 1 |
| 84 | 266324-6 | 自攻螺丝 4X22 | 2 |
| A01 | 324219-0 | 深度规 | 1 |
| A02 | 824799-1 | 塑料携带箱 | 1 |
| A02 | 417724-5 | 门闩 | 2 |
| A02 | 419216-0 | 手柄 | 1 |
