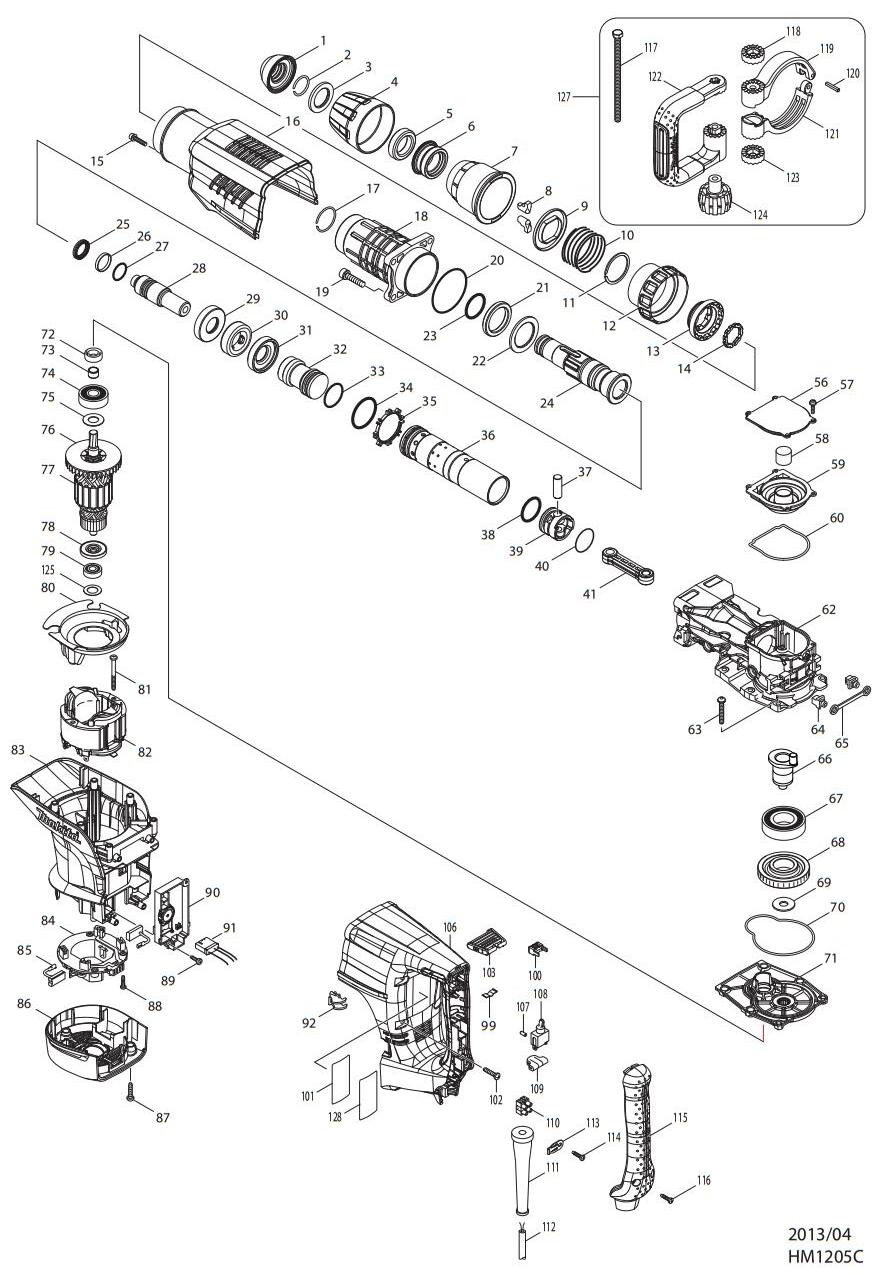

HM1205C电镐
| 电镐 | HM1205C |
|
| 图号 | 部件号 | 部件名称/注解 | 使用数量 |
| 1 | 424165-8 | 防尘帽 | 1 |
| 2 | 233973-4 | 定位环 26 | 1 |
| 3 | 267386-7 | 平垫圈 30 | 1 |
| 4 | 450894-7 | 锁紧盖 | 1 |
| 5 | 262147-0 | 橡皮圈 30 | 1 |
| 6 | 324987-5 | 锁紧环 | 1 |
| 7 | 450895-5 | 释放盖 | 1 |
| 8 | 310279-8 | 止动件 | 2 |
| 9 | 346015-6 | 弹簧定位器 | 1 |
| 10 | 234086-4 | 压簧 56 | 1 |
| 11 | 961232-3 | 挡圈 WR-45 | 1 |
| 12 | 450893-9 | 转换圈盖 | 1 |
| 13 | 324969-7 | 转换圈 | 1 |
| 14 | 324988-3 | 锁紧环 | 1 |
| 15 | 922243-3 | 内六角螺栓 M5X25 | 1 |
| 16 | 450903-2 | 机壳 | 1 |
| 17 | 233970-0 | 定位环 35 | 1 |
| 18 | 158858-2 | 管套组件 | 1 |
| 19 | 922456-6 | 内六角螺栓 M8X35 | 4 |
| 20 | 213720-9 | O形圈 67 | 1 |
| 21 | 262148-8 | 橡皮圈 39 | 1 |
| 22 | 267387-5 | 平垫圈 39 | 1 |
| 23 | 213079-4 | O形圈 35.5 | 1 |
| 24 | 324985-9 | 工具钻套组件 | 1 |
| 25 | 213980-3 | X形圈 21 | 1 |
| 26 | 213431-6 | O形圈 | 1 |
| 27 | 213394-6 | O形圈 23 | 1 |
| 28 | 324990-6 | 冲击块 | 1 |
| 29 | 324993-0 | 肩套 | 1 |
| 30 | 262149-6 | 橡皮圈 24 | 1 |
| 31 | 324993-0 | 肩套 | 1 |
| 32 | 326355-8 | 撞锤 | 1 |
| 33 | 213499-2 | O形圈 31.5 | 1 |
| 34 | 213581-7 | O形圈 44 | 1 |
| 35 | 450889-0 | 气阀导管 | 1 |
| 36 | 331925-0 | 汽缸 40 | 1 |
| 37 | 268121-6 | 销 12 | 1 |
| 38 | 213499-2 | O形圈 31.5 | 1 |
| 39 | 450961-8 | 活塞 | 1 |
| 40 | 213149-9 | O形圈 35 | 1 |
| 41 | 450890-5 | 连杆 | 1 |
| 56 | 450899-7 | 曲柄盖封板 | 1 |
| 57 | 911133-5 | 半圆头螺丝 M4X18 | 4 |
| 58 | 443127-7 | 过滤器 | 1 |
| 59 | 450898-9 | 曲轴盖 | 1 |
| 60 | 424166-6 | 密封圈 | 1 |
| 62 | 318364-1 | 曲轴箱 | 1 |
| 63 | 266482-8 | 半圆头螺丝 M6X40 | 6 |
| 64 | 419008-7 | 固定器 | 2 |
| 65 | 423366-5 | 缓冲杆 | 1 |
| 66 | 324994-8 | 曲轴 | 1 |
| 67 | 211424-7 | 轴承 6206LLU | 1 |
| 68 | 226691-1 | 斜齿轮 57 | 1 |
| 69 | 267398-0 | 平垫圈 12 | 1 |
| 70 | 424167-4 | 密封圈 | 1 |
| 71 | 158859-0 | 齿轮箱 | 1 |
| 72 | 213231-4 | 油封圈 15 | 1 |
| 73 | 331596-3 | 衬套 12 | 1 |
| 74 | 211249-9 | 轴承 6302LLU | 1 |
| 75 | 267397-2 | 平垫圈 15 | 1 |
| 76 | 240003-4 | 风叶80 | 1 |
| 77 | 518763-9 | 转子 | 1 |
| 包含零件.73-76，78，79 | 0 | ||
| 78 | 681642-5 | 绝缘垫圈 | 1 |
| 79 | 211289-7 | 轴承6000DDW | 1 |
| 80 | 450900-8 | 挡风圈 | 1 |
| 81 | 266095-5 | 自攻螺丝 PT5X55 | 2 |
| 82 | 636303-2 | 定子 220-240V | 1 |
| 83 | 450904-0 | 电机机壳 | 1 |
| 84 | 632D00-2 | 碳刷握 | 1 |
| 85 | 195844-2 | 碳刷 CB-175 | 1 |
| 86 | 450901-6 | 后罩 | 1 |
| 87 | 266041-8 | 自攻螺丝PT5X25 | 3 |
| 88 | 265995-6 | 自攻螺丝 PT4X18 | 4 |
| 89 | 266300-0 | 自攻螺丝 PT4X18 | 2 |
| 90 | 631869-7 | 控制器 | 1 |
| 91 | 638650-7 | 电容 | 1 |
| 92 | 419010-0 | 透镜 | 1 |
| 99 | 232209-8 | 板簧 | 1 |
| 100 | 450891-3 | 杠杆档 | 1 |
| 102 | 266041-8 | 自攻螺丝PT5X25 | 6 |
| 103 | 450897-1 | 滑杆 | 1 |
| 106 | 140106-3 | 手柄组件 | 1 |
| 107 | 263027-3 | 橡胶销 4 | 1 |
| 108 | 651423-1 | 开关 | 1 |
| 109 | 423379-6 | 海绵垫 | 1 |
| 110 | 654531-7 | 接线端子 2P | 1 |
| 111 | 682560-0 | 电源线护套 10 | 1 |
| 112 | 694443-2 | 电源线 1.0-2-5.0 | 1 |
| 113 | 687169-3 | 张紧片 | 1 |
| 114 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 115 | 450908-2 | 手柄盖 | 1 |
| 116 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 117 | 265439-6 | 六角螺栓 M8X150 | 1 |
| 118 | 417002-3 | 凸轮 | 1 |
| 119 | 318505-9 | 侧柄底 82A | 1 |
| 120 | 951166-8 | 弹簧圆柱销 5-24 | 1 |
| 121 | 318506-7 | 侧柄底 82B | 1 |
| 122 | 417003-1 | 辅助手柄 | 1 |
| 123 | 417002-3 | 凸轮 | 1 |
| 124 | 252640-2 | 蝶形螺母M8 | 1 |
| 125 | 267164-5 | 平垫圈15 | 1 |
| 127 | 135269-8 | 侧柄组件 82 | 1 |
| 包含零件.117-124 | 0 | ||
| A01 | A-80787 | 五坑尖凿280 | 1 |
| A02 | 194683-7 | 钻头润滑油 | 1 |
| A03 | 443122-7 | 清洁布 | 1 |
