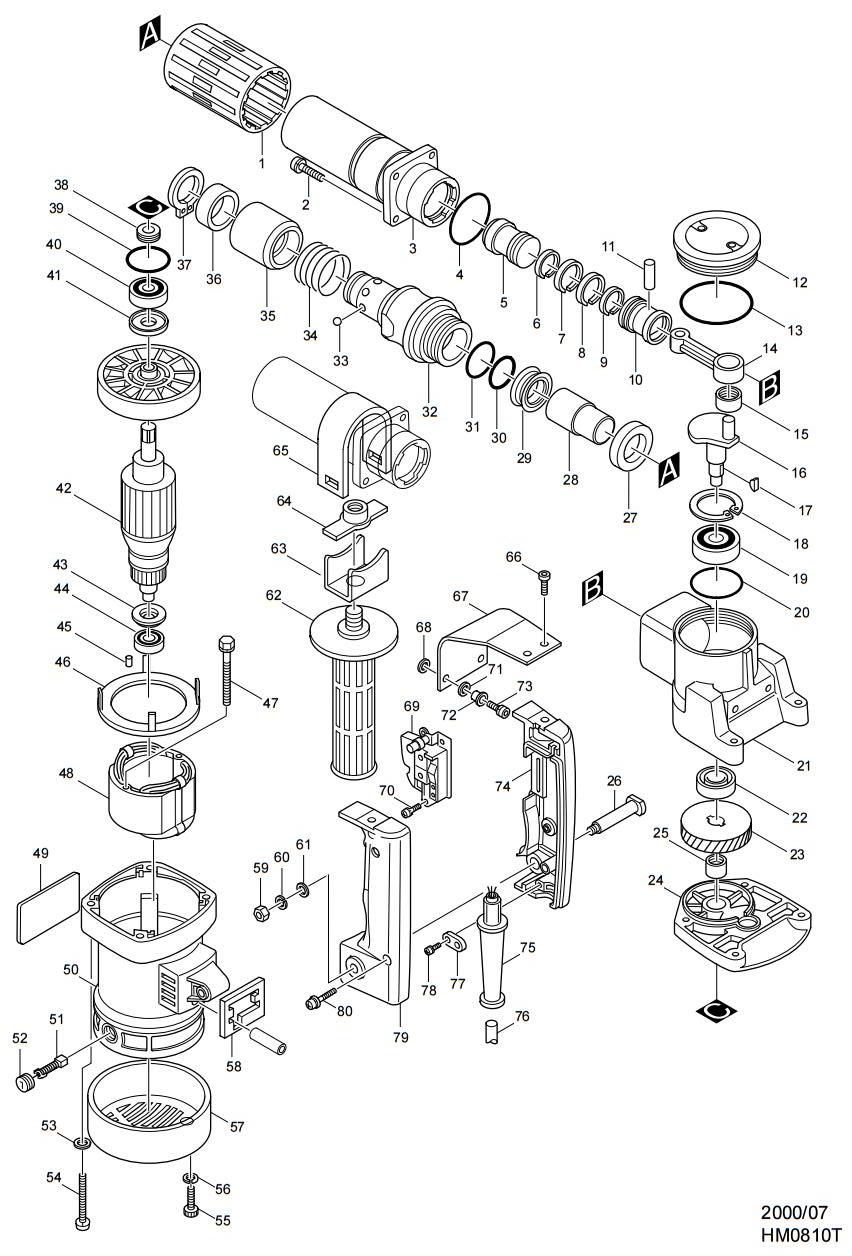

HM0810T/TA电镐
| 电镐 | HM0810T/TA |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 421541-7 | 前套 | 1 |
| 2 | 922341-3 | 内六角螺栓 M6X25 | 4 |
| 3 | 151457-9 | 汽缸 | 1 |
| 4 | 213554-0 | O形圈 44 | 1 |
| 5 | 321929-0 | 撞锤 | 1 |
| 6 | 412073-5 | 衬圈26 | 1 |
| 7 | 412053-1 | 活塞环30 | 1 |
| 8 | 412053-1 | 活塞环30 | 1 |
| 9 | 321514-9 | 内活塞环 | 1 |
| 10 | 321958-3 | 活塞 | 1 |
| 11 | 256165-8 | 销子8 | 1 |
| 12 | 150368-5 | 曲轴箱盖 | 1 |
| 13 | 213654-6 | O形圈 60 | 1 |
| 14 | 312956-8 | 连杆 | 1 |
| 15 | 212108-0 | 滚针轴承 1212 | 1 |
| 16 | 321954-1 | 曲轴 | 1 |
| 17 | 254001-2 | 半圆键 4 | 2 |
| 18 | 962203-3 | 挡圈 R-47 | 1 |
| 19 | 211279-0 | 轴承6303LLU | 1 |
| 20 | 213606-7 | O形圈 48 | 1 |
| 21 | 157627-8 | 曲轴箱 | 1 |
| 包含零件. 20 | |||
| 22 | 213260-7 | 油封圈17 | 1 |
| 23 | 221669-9 | 斜齿轮41 | 1 |
| 24 | 157628-6 | 齿轮箱 | 1 |
| 包含零件. 39 | |||
| 25 | 212102-2 | 滚针轴承 1210 | 1 |
| 26 | 321210-9 | 手柄销轴 | 1 |
| 27 | 253955-0 | 平垫圈24 | 1 |
| 28 | 321495-7 | 冲击杆 | 1 |
| 29 | 213428-5 | X形密封圈28 | 1 |
| 30 | 213411-2 | O形圈 27 | 1 |
| 31 | 213508-7 | O形圈 38 | 1 |
| 32 | 193004-0 | 工具钻套 | 1 |
| 包含零件. 31,33-37,81 | |||
| 33 | 216004-4 | 钢球 7.9 | 6 |
| 34 | 233191-4 | 压簧 30 | 1 |
| 35 | 331518-3 | 换环 | 1 |
| 36 | 257206-3 | 环 29 | 1 |
| 37 | 961108-4 | 挡圈 S-28 | 1 |
| 38 | 331194-3 | 密封圈 | 1 |
| 39 | 213459-4 | O形圈 32 | 1 |
| 40 | 211106-1 | 轴承6201LLB | 1 |
| 41 | 213102-5 | 防尘密封圈 12 | 1 |
| 42 | 516148-3 | 转子组件 220V | 1 |
| 42 | 241827-1 | 风叶82 | 1 |
| 包含零件. 40,41,43,44 | |||
| 42 | 516148-3 | 转子组件 220V | 1 |
| 42 | 241827-1 | 风叶82 | 1 |
| 包含零件. 40,41,43,44 | |||
| 43 | 681625-5 | 绝缘垫圈 | 1 |
| 44 | 211031-6 | 轴承 608LLB | 1 |
| 45 | 263014-2 | 橡皮柱4 | 1 |
| 46 | 410509-8 | 挡风板 | 1 |
| 47 | 265345-5 | 十字槽六角头螺栓 M5X60 | 2 |
| 48 | 528796-6 | 定子组件 220V | 1 |
| 48 | 654501-6 | 连接器 P-1.25 | 2 |
| 50 | 159634-7 | 电机机壳 | 1 |
| 51 | 181038-5 | A.C.碳刷CB-105 | 1 |
| 52 | 643600-9 | 碳刷盖 6－10 | 2 |
| 53 | 941151-9 | 平垫圈 6 | 4 |
| 54 | 922371-4 | 内六角螺栓 M6X50 | 4 |
| 55 | 922226-3 | 内六角螺栓 M5X18 | 2 |
| 57 | 284059-7 | 后盖 | 1 |
| 58 | 423257-0 | 海绵垫38.5-46 | 1 |
| 59 | 931302-2 | 六角螺母 M6 | 1 |
| 60 | 942151-2 | 弹簧垫圈 6 | 1 |
| 61 | 941151-9 | 平垫圈 6 | 1 |
| 62 | 273457-0 | 辅助手柄32 | 1 |
| 63 | 341922-8 | 辅助手柄座 | 1 |
| 64 | 321497-3 | 夹紧螺母 | 1 |
| 65 | 341914-7 | 辅助手柄夹箍 | 1 |
| 66 | 922316-2 | 内六角螺栓 M6X14 | 2 |
| 67 | 343753-1 | 缓冲垫 | 2 |
| 68 | 262051-3 | 橡胶环9 | 2 |
| 69 | 651051-2 | 开关 HPAHR6-35S | 1 |
| 70 | 911109-2 | 半圆头螺丝 M4X8 | 2 |
| 71 | 262052-1 | 橡胶环9 | 2 |
| 72 | 257636-8 | 衬套6 | 2 |
| 73 | 265914-2 | 内六角螺栓 M6X25 | 2 |
| 74 | 182590-6 | 手柄组件 | 1 |
| 包含零件. 79 | |||
| 75 | 682505-8 | 电源线护套 10-90 | 1 |
| 76 | 694443-2 | 电源线 1.0-2-5.0 | 1 |
| 77 | 687001-1 | 电源线压板 | 1 |
| 78 | 911133-5 | 半圆头螺丝 M4X18 | 2 |
| 79 | 182590-6 | 手柄组件 | 1 |
| 包含零件. 74 | |||
| 80 | 911243-8 | 半圆头螺钉 M5X25 | 1 |
| 81 | 267203-1 | 平垫圈43 | 1 |
| A01 | 150881-3 | 工具箱 | 1 |
| A01 | 810845-6 | 警告标签 | 1 |
| A02 | A-80450 | 尖凿17X280 | 1 |
| A03 | 783202-0 | 六角扳手4 | 1 |
| E01 | 645253-0 | 电容 | 1 |
| A03 | 652014-1 | 半圆头螺丝 M4×8 | 4 |
| A04 | 652252-5 | 固定垫圈 | 4 |
| E05 | 685700-9 | 海绵垫 | 1 |
