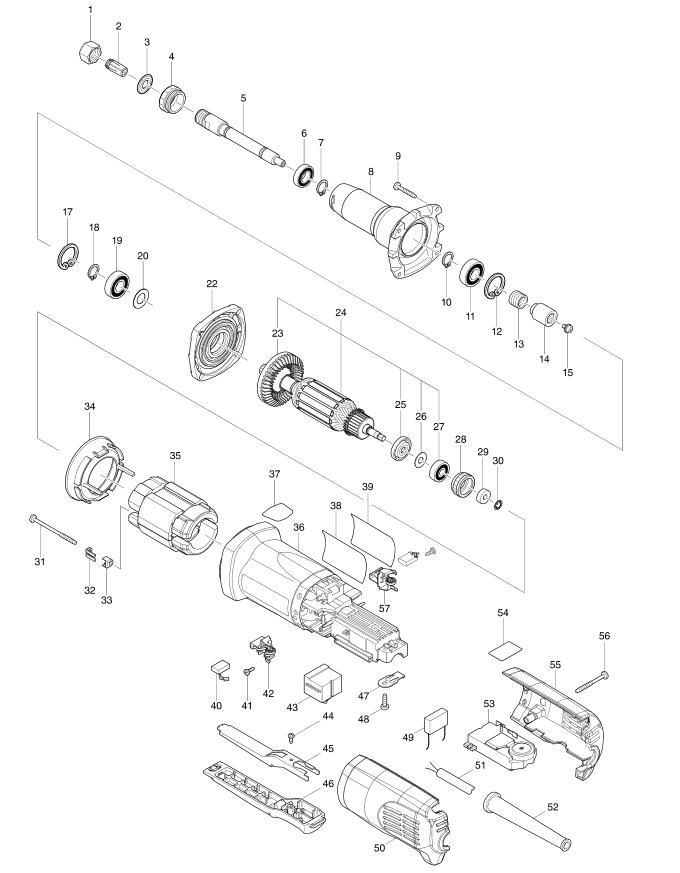

GD0801C电磨
| 电磨 | GD0801C |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 763645-2 | 弹簧套筒螺母 | 1 |
| 2 | 193012-1 | 弹簧套筒组件 6 | 1 |
| 2 | 763646-0 | 弹簧套筒 6 | 1 |
| 包含零件.１ | |||
| 3 | 213209-7 | 油封圈16 | 1 |
| 4 | 285700-5 | 轴承保持架 | 1 |
| 5 | 324042-3 | 主轴 | 1 |
| 6 | 211141-9 | 轴承6901LLB | 1 |
| 7 | 961052-5 | 挡圈S－12 | 1 |
| 8 | 317368-0 | 头壳 | 1 |
| 9 | 265999-8 | 自攻螺丝 PT4X25 | 4 |
| 10 | 961052-5 | 挡圈S－12 | 1 |
| 11 | 211148-5 | 轴承 6001ZZ | 1 |
| 12 | 962106-1 | 挡圈 R-28 | 1 |
| 13 | 233901-9 | 锁定弹簧12 | 1 |
| 14 | 323989-8 | 联轴节 | 1 |
| 15 | 265082-1 | 一字盘头螺丝 M4X8 | 1 |
| 17 | 962106-1 | 挡圈 R-28 | 1 |
| 18 | 961052-5 | 挡圈S－12 | 1 |
| 19 | 211148-5 | 轴承 6001ZZ | 1 |
| 20 | 253084-9 | 平垫圈12 | 1 |
| 22 | 317367-2 | 轴承室 | 1 |
| 23 | 240036-9 | 风叶57 | 1 |
| 24 | 515408-0 | 转子 | 1 |
| 包含零件.23，25-27 | |||
| 25 | 681656-4 | 绝缘垫圈 | 1 |
| 26 | 253823-7 | 平垫圈 7 | 1 |
| 27 | 210023-2 | 轴承627DDW | 1 |
| 28 | 421770-2 | 橡皮垫圈22 | 1 |
| 29 | 688117-5 | 垫圈 | 1 |
| 30 | 259039-2 | 自紧环 | 1 |
| 31 | 266259-1 | 自攻螺丝 4X60 | 2 |
| 32 | 344871-8 | 保持架 | 2 |
| 33 | 417237-6 | 绝缘座 | 2 |
| 34 | 455367-5 | 挡风圈 | 1 |
| 35 | 626668-0 | 定子 | 1 |
| 36 | 455358-6 | 机壳 | 1 |
| 40 | 191978-9 | 碳刷CB-318 | 1 |
| 41 | 266256-7 | 自攻螺丝 PT3X10 | 4 |
| 42 | 643760-7 | 碳刷握 | 1 |
| 43 | 650579-7 | 开关 1246.3223 | 1 |
| 44 | 265954-0 | 自攻螺丝 PT3X8 | 1 |
| 45 | 345504-8 | 盘 | 1 |
| 46 | 154584-1 | 开关杆 B | 1 |
| 47 | 687169-3 | 张紧片 | 1 |
| 48 | 266385-6 | 自攻螺丝 4X14 | 1 |
| 49 | 645089-7 | 噪音抑制器 | 1 |
| 50 | 188365-1 | 后盖 | 1 |
| 包含零件.55 | |||
| 51 | 694022-6 | 电源线1.0-2-2.5 | 1 |
| 52 | 682559-5 | 电源线护套 8 | 1 |
| 53 | 620340-6 | 控制器 | 1 |
| 55 | 188365-1 | 后盖 | 1 |
| 包含零件.50 | |||
| 56 | 266048-4 | 自攻螺丝 M4X40 | 3 |
| 57 | 643771-2 | 碳刷握 | 1 |
| A01 | 192985-5 | 侧手柄 | 1 |
| A01 | 153503-4 | 辅助手柄 36 | 1 |
| A01 | 415485-1 | 副手柄座 | 1 |
| A01 | 921919-9 | 六角螺丝 M8X110 | 1 |
| A02 | 781203-2 | 扳手 13 | 1 |
| A03 | 781206-6 | 扳手19 | 1 |
