充电式割草机 DUR365U/UPM2/URM4/UZ/URM2 下载

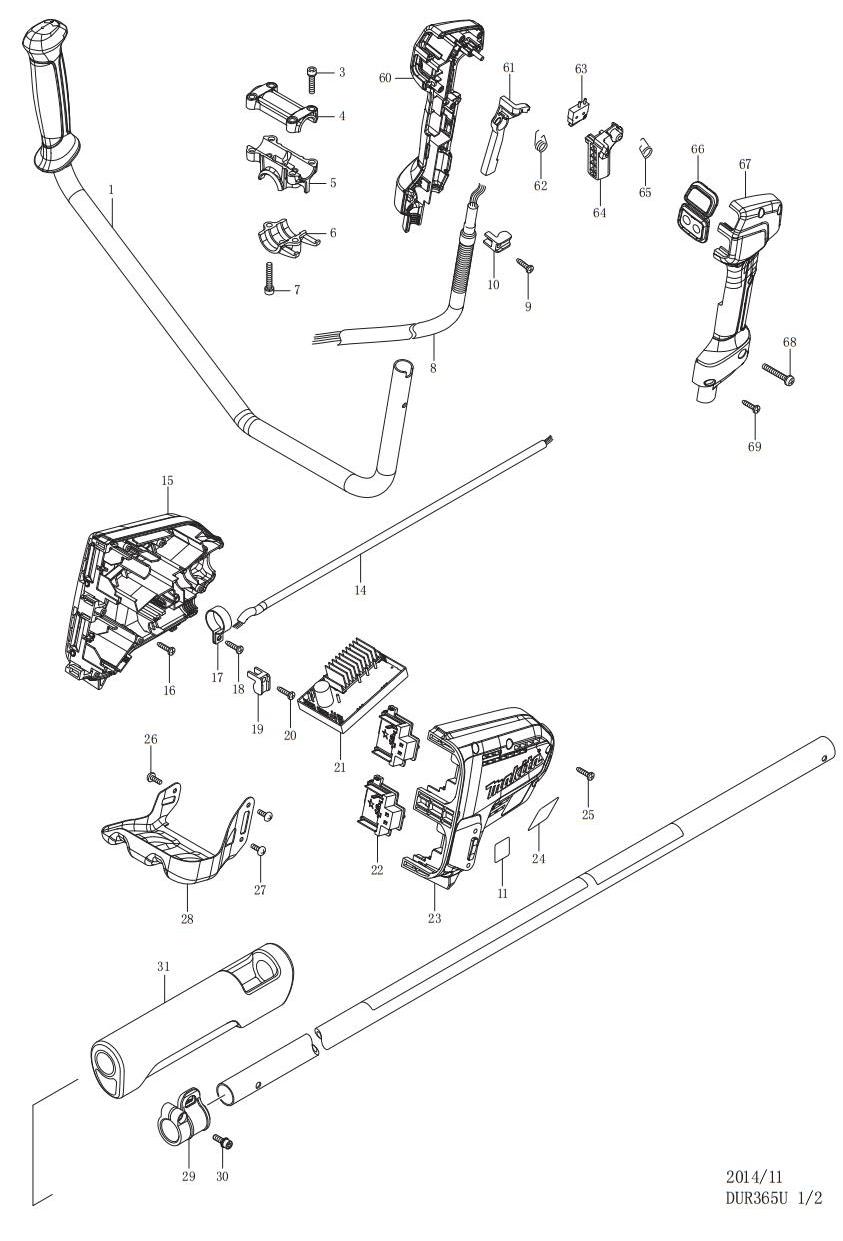

| 充电式割草机 | DUR365U/UPM2/URM4/UZ/URM2 |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 001 | 143187-6 | 手柄组件 | 1 |
| 003 | 922241-7 | 内六角螺栓 M5X25 | 4 |
| 004 | 318272-6 | 手柄座 1 | 1 |
| 005 | 318273-4 | 手柄座 2 | 1 |
| 006 | 318274-2 | 手柄座 3 | 1 |
| 007 | 922251-4 | 螺栓 M5X30 | 2 |
| 008 | 699069-5 | 电源线 | 1 |
| 009 | 266326-2 | 自攻螺丝 M4×18 | 1 |
| 010 | 687261-5 | 线夹 | 1 |
| 014 | 699067-9 | 电源线 | 1 |
| 015 | 183A64-6 | 机壳 | 1 |
| 015 | 263005-3 | 橡胶柱 6 | 4 |
| 包含零件.23 | |||
| 016 | 266326-2 | 自攻螺丝 M4×18 | 3 |
| 017 | 346248-3 | 夹环 24 | 1 |
| 018 | 266326-2 | 自攻螺丝 M4×18 | 1 |
| 019 | 687261-5 | 线夹 | 1 |
| 020 | 266326-2 | 自攻螺丝 M4×18 | 1 |
| 021 | 143186-8 | 控制器 | 1 |
| 022 | 644808-8 | 电池接板 | 2 |
| 023 | 183A64-6 | 机壳 | 1 |
| 023 | 263005-3 | 橡胶柱 6 | 4 |
| 包含零件.15 | |||
| 025 | 266326-2 | 自攻螺丝 M4×18 | 7 |
| 026 | 251314-2 | 半圆头螺丝 | 1 |
| 027 | 251314-2 | 半圆头螺丝 | 2 |
| 028 | 346858-6 | 电池护套 | 1 |
| 029 | 168478-4 | 挂架 | 1 |
| 030 | 922228-9 | 螺栓 M5X18 | 1 |
| 031 | 424463-0 | 缓冲垫 | 1 |
| 032 | 911233-1 | 半圆头螺丝 M5X20 | 3 |
| 033 | 455626-7 | 顶盖 | 1 |
| 034 | 210062-2 | 轴承 607ZZ | 1 |
| 035 | 529146-8 | 定子 | 1 |
| 包含零件.34，57 | |||
| 036 | 619368-9 | 转子 | 1 |
| 037 | 911128-8 | 半圆头螺丝 M4X16 | 2 |
| 038 | 455628-3 | 内盖 | 1 |
| 039 | 620401-2 | 控制器 B | 1 |
| 040 | 911128-8 | 半圆头螺丝 M4X16 | 1 |
| 041 | 687042-7 | 电源线压板 | 1 |
| 042 | 922223-9 | 螺栓 M5X16 | 2 |
| 043 | 922241-7 | 内六角螺栓 M5X25 | 1 |
| 044 | 143039-1 | 机壳 | 1 |
| 045 | 211131-2 | 轴承 6001DDW | 1 |
| 046 | 962106-1 | 挡圈 R-28 | 1 |
| 047 | 346084-7 | 夹盘 | 1 |
| 048 | 326518-6 | 垫圈 A | 1 |
| 052 | 261156-6 | 聚丙烯垫圈 4 | 2 |
| 056 | 143180-0 | 管组件 E | 1 |
| 057 | 213325-5 | O形圈 19 | 1 |
| 058 | 168526-9 | 杯 | 1 |
| 059 | 264025-0 | 螺母 M10-17 | 1 |
| 060 | 183A77-7 | 夹套 | 1 |
| 包含零件.67 | |||
| 061 | 455629-1 | 锁定杆 | 1 |
| 062 | 233621-5 | 扭簧 9 | 1 |
| 063 | 632E40-6 | 开关 | 1 |
| 064 | 455816-2 | 开关杆 | 1 |
| 065 | 233612-6 | 扭簧 10 | 1 |
| 066 | 143185-0 | 副控制器 | 1 |
| 067 | 183A77-7 | 夹套 | 1 |
| 包含零件.60 | |||
| 068 | 911256-9 | 半圆头螺丝 M5X35 | 1 |
| 069 | 266326-2 | 自攻螺丝 M4×18 | 5 |
| 070 | 326586-9 | 环 14 | 1 |
| 072 | 266896-1 | 内六角螺栓 M5X20 | 2 |
| 073 | 346785-7 | 保护器夹 | 1 |
| 074 | 455815-4 | 保护器 | 1 |
| A01 | 125516-5 | 背带总成 | 1 |
| A02 | 195150-5 | 切割刀片 | 1 |
| A03 | 195246-2 | 护目镜 | 1 |
| A04 | 450573-7 | 工具盖 | 2 |
| A05 | 783013-3 | 套管螺丝起子 16-17 | 1 |
| A06 | 783202-0 | 六角扳手4 | 1 |
| A07 | 831304-7 | 附件包 | 1 |
| A08 | 450128-8 | 电池盖 | 2 |
| A09 | 195592-3 | 充电器DC18RC | 1 |
| A09 | 196939-4 | 两口充电器组件DC18RD盒装 | 1 |
| A10 | 196403-5 | 电池BL1840 4.0AH | 2 |
