DUR182LRFE/LRME/LZ/URFE/URME/UZ充电式割草机
| 充电式割草机 | DUR182LRFE/LRME/LZ/URFE/URME/UZ |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |

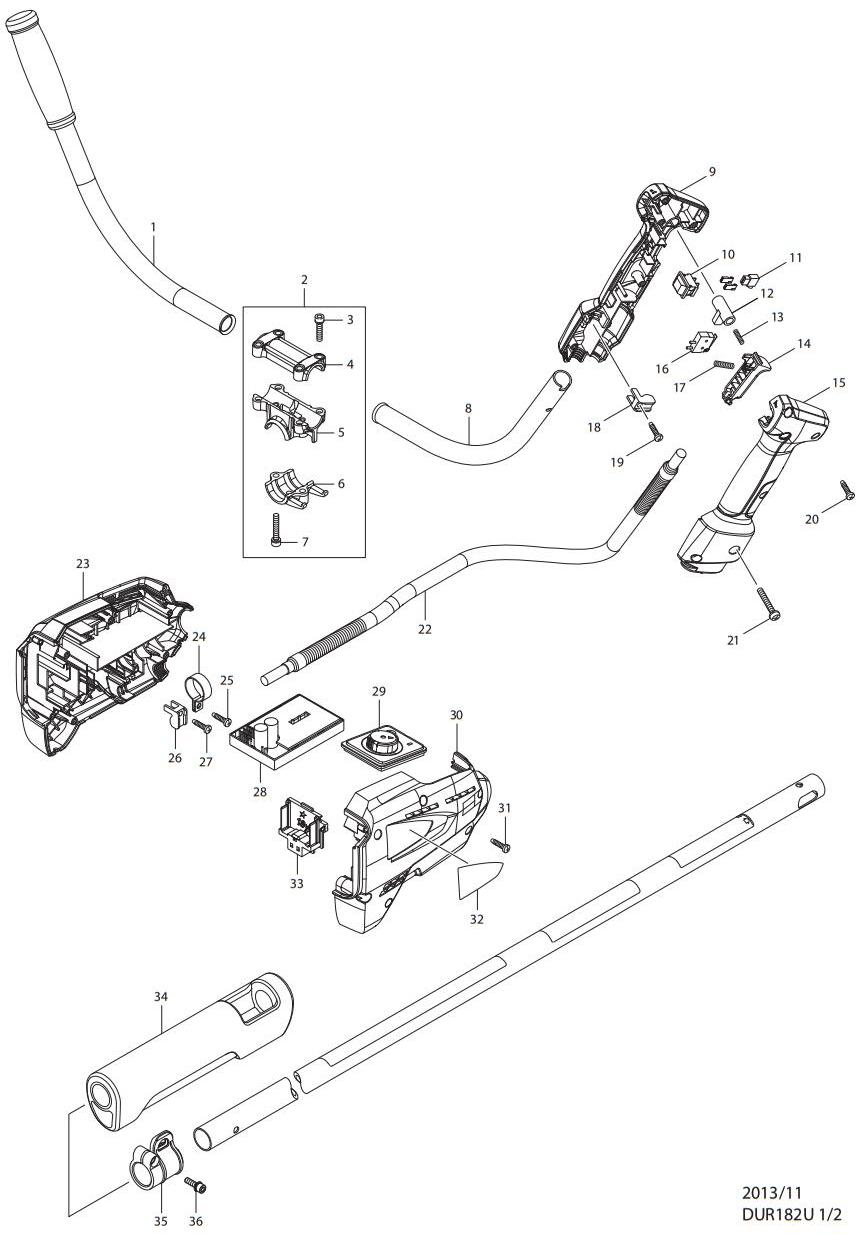

| 1 | 158659-8 | 手柄 | 1 |
| 1C01 | 273526-7 | 辅助手柄 18 | 1 |
| 2 | 135395-3 | 手柄总成 | 1 |
| 包含零件.3-7 | |||
| 3 | 922241-7 | 内六角螺栓 M5X25 | 4 |
| 4 | 318272-6 | 手柄座 1 | 1 |
| 5 | 318273-4 | 手柄座 2 | 1 |
| 6 | 318274-2 | 手柄座 3 | 1 |
| 7 | 922251-4 | 螺栓 M5X30 | 2 |
| 8 | 332068-1 | 手柄 19 | 1 |
| 9 | 187587-0 | 主手柄 | 1 |
| 包含零件.15 | |||
| 10 | 651533-4 | 开关 SLE6A2-33 | 1 |
| 11 | 686015-7 | 插销套 | 1 |
| 12 | 454298-5 | 锁定按钮 | 1 |
| 13 | 233114-2 | 压簧 4 | 1 |
| 14 | 454295-1 | 开关杆 | 1 |
| 15 | 187587-0 | 主手柄 | 1 |
| 包含零件.9 | |||
| 16 | 650704-0 | 开关 D2SW-P01L1-3M | 1 |
| 17 | 234003-4 | 压簧 5 | 1 |
| 18 | 687261-5 | 线夹 | 1 |
| 19 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 20 | 265995-6 | 自攻螺丝 PT4X18 | 5 |
| 21 | 911256-9 | 半圆头螺丝 M5X35 | 1 |
| 22 | 699060-3 | 导线 | 1 |
| 23 | 187665-6 | 机壳 | 1 |
| 23C01 | 263005-3 | 橡胶销 6 | 2 |
| 包含零件.30 | |||
| 24 | 346248-3 | 夹环 24 | 1 |
| 25 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 26 | 687261-5 | 线夹 | 1 |
| 27 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 28 | 620196-7 | 控制器 A | 1 |
| 29 | 142134-4 | 控制器附件 | 1 |
| 30 | 187665-6 | 机壳 | 1 |
| 30C01 | 263005-3 | 橡胶销 6 | 2 |
| 包含零件.23 | |||
| 31 | 265995-6 | 自攻螺丝 PT4X18 | 6 |
| 33 | 644808-8 | 电池接板 | 1 |
| 34 | 424463-0 | 缓冲垫 | 1 |
| 35 | 168478-4 | 挂架 | 1 |
| 36 | 922228-9 | 螺栓 M5X18 | 1 |

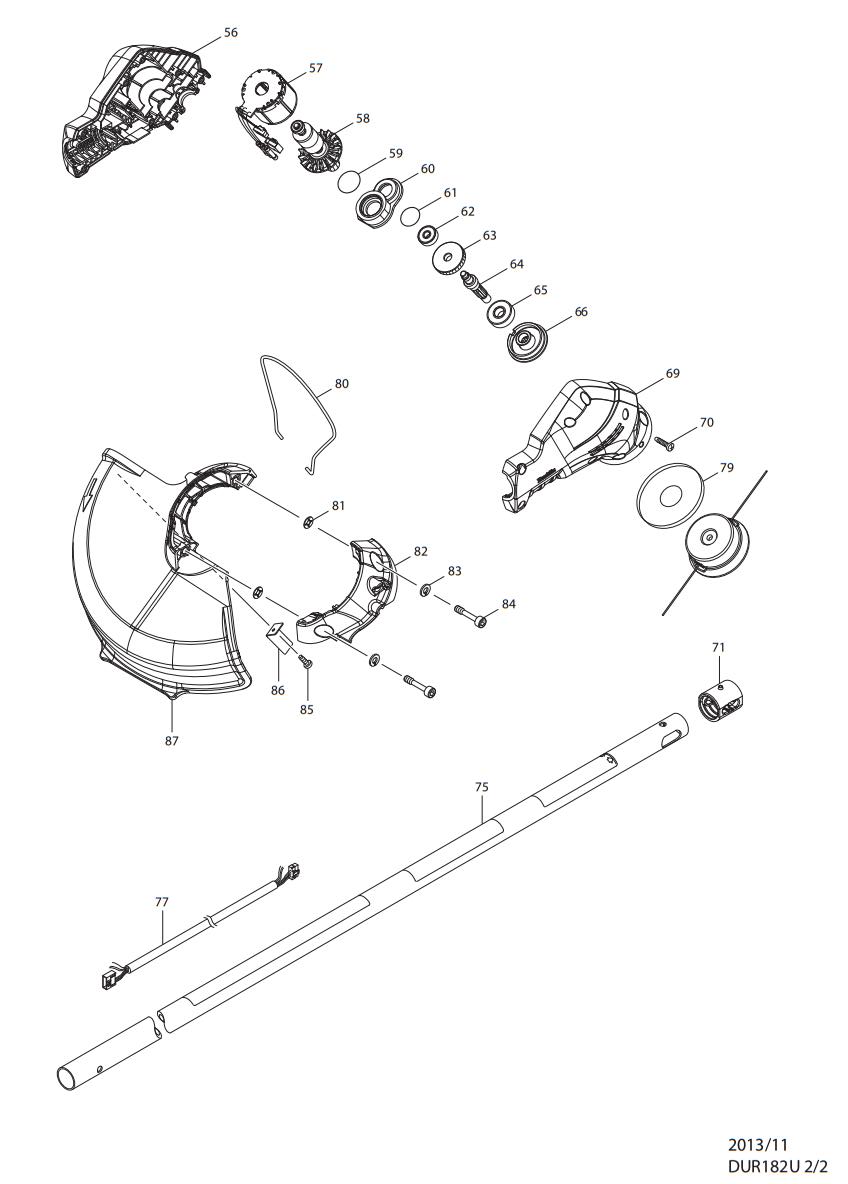

| 56 | 187585-4 | 电机机壳 | 1 |
| 包含零件.69 | |||
| 57 | 629985-7 | 定子 | 1 |
| 58 | 619324-9 | 转子 | 1 |
| 59 | 213961-7 | O型圈 22 | 1 |
| 60 | 318978-6 | 轴承室 | 1 |
| 61 | 213325-5 | O形圈 19 | 1 |
| 62 | 210022-4 | 轴承 626DDW | 1 |
| 63 | 227773-2 | 斜齿轮 31 | 1 |
| 64 | 326275-6 | 刀轴 | 1 |
| 65 | 210059-1 | 轴承6000DDW | 1 |
| 66 | 324917-6 | 内压板 | 1 |
| 69 | 187585-4 | 电机机壳 | 1 |
| 包含零件.56 | |||
| 70 | 265995-6 | 自攻螺丝 PT4X18 | 8 |
| 71 | 424567-8 | 橡胶套 24 | 1 |
| 75 | 142241-3 | 管 | 1 |
| 77 | 699059-8 | 导线 | 1 |
| 79 | 346622-5 | 护圈 | 1 |
| 80 | 326348-5 | 铁丝护圈 | 1 |
| 81 | 413143-3 | 垫圈 | 2 |
| 82 | 454641-8 | 保护架 | 1 |
| 83 | 942151-2 | 弹簧垫圈 6 | 2 |
| 84 | 266579-3 | 内六角螺栓 M6X30 | 2 |
| 85 | 266427-6 | 自攻螺丝 4X12 | 1 |
| 86 | 346725-5 | 切断片 | 1 |
| 87 | 454640-0 | 护罩 | 1 |
| A01 | 123235-7 | 刀具 | 1 |
| A02 | 125516-5 | 背带总成 | 1 |
| A03 | 195246-2 | 护目镜 | 1 |
| A04 | 783202-0 | 六角扳手4 | 1 |
| A05 | 783217-7 | 六角扳手 5 | 1 |
| A06 | 831304-7 | 附件包 | 1 |
