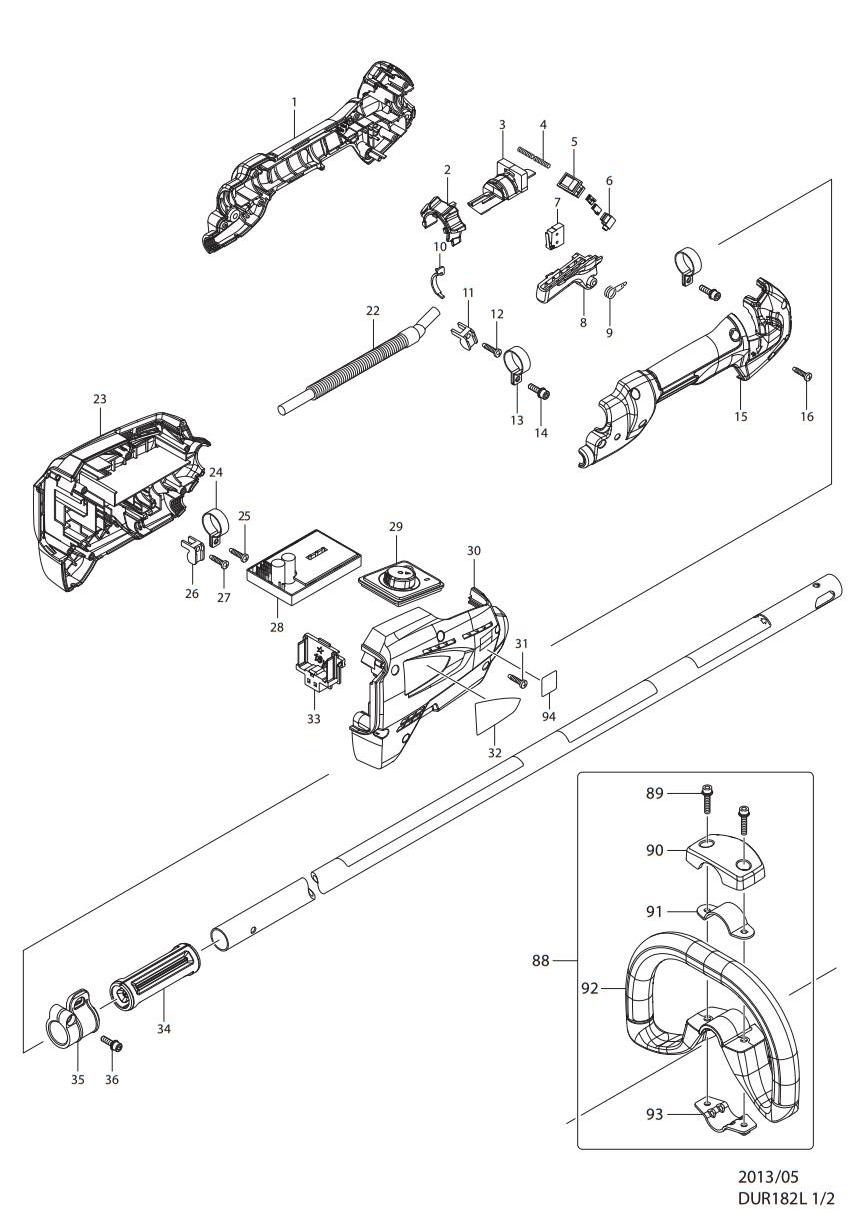

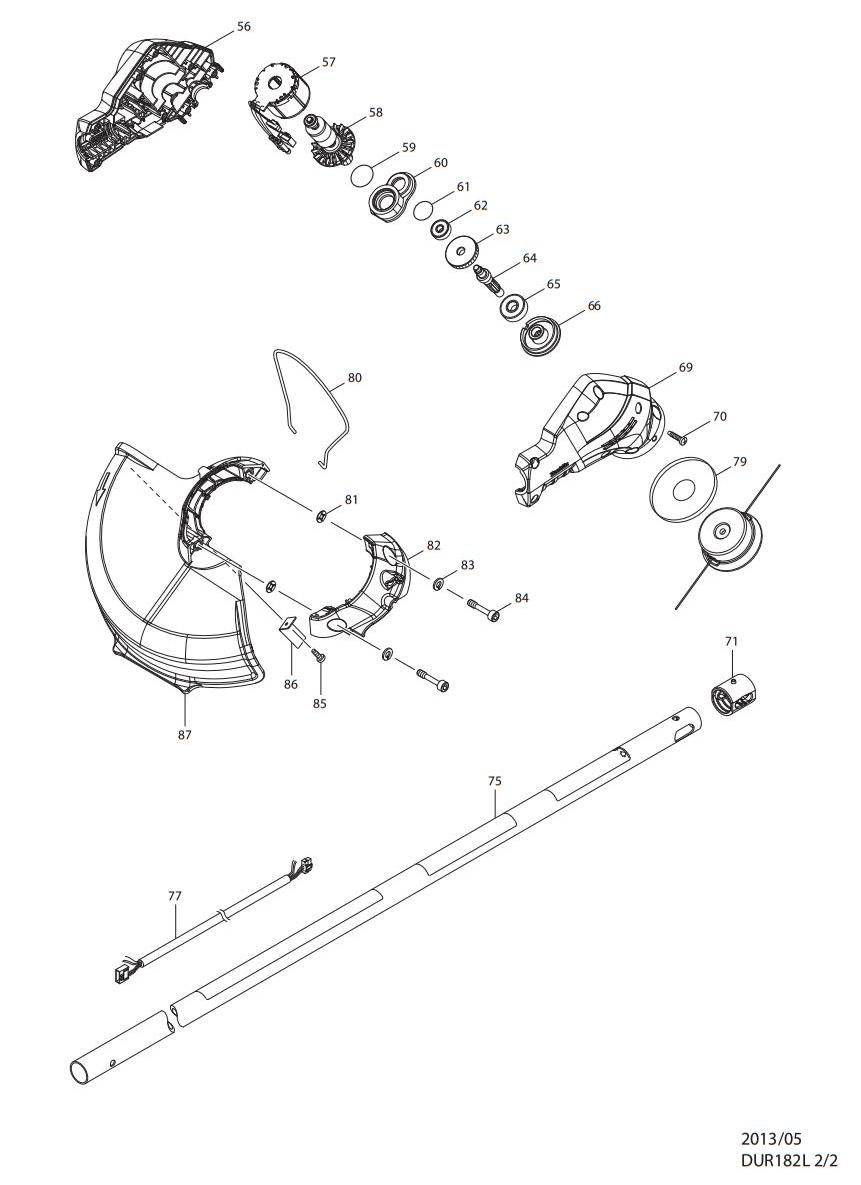

DUR182LRFE / RME / Z充电式割草机
| 充电式割草机 | DUR182LRFE / RME / Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 187698-1 | 手柄 | 1 |
| 包含零件.15 | |||
| 2 | 454737-5 | 锁定杆 | 1 |
| 3 | 454738-3 | 杆底座 | 1 |
| 4 | 234079-1 | 压簧 4 | 2 |
| 5 | 651533-4 | 开关 SLE6A2-33 | 1 |
| 6 | 686015-7 | 插销套 | 1 |
| 7 | 650704-0 | 开关 D2SW-P01L1-3M | 1 |
| 8 | 454736-7 | 开关杆 | 1 |
| 9 | 233612-6 | 扭簧 10 | 1 |
| 10 | 451985-7 | 导盖 | 1 |
| 11 | 687261-5 | 线夹 | 1 |
| 12 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 13 | 346248-3 | 夹环 24 | 2 |
| 14 | 922228-9 | 螺栓 M5X18 | 2 |
| 15 | 187698-1 | 手柄 | 1 |
| 包含零件.1 | |||
| 16 | 265995-6 | 自攻螺丝 PT4X18 | 6 |
| 22 | 699064-5 | 导线 | 1 |
| 23 | 187665-6 | 机壳 | 1 |
| 2301 | 263005-3 | 橡胶销 6 | 2 |
| 包含零件.30 | |||
| 24 | 346248-3 | 夹环 24 | 1 |
| 25 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 26 | 687261-5 | 线夹 | 1 |
| 27 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 28 | 620196-7 | 控制器 A | 1 |
| 29 | 142134-4 | 控制器附件 | 1 |
| 30 | 187665-6 | 机壳 | 1 |
| 30C01 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.23 | |||
| 31 | 265995-6 | 自攻螺丝 PT4X18 | 6 |
| 33 | 644808-8 | 电池接板 | 1 |
| 34 | 451601-1 | 隔圈 24 | 1 |
| 35 | 168478-4 | 挂架 | 1 |
| 36 | 922228-9 | 螺栓 M5X18 | 1 |
| 56 | 187585-4 | 电机机壳 | 1 |
| 包含零件.69 | |||
| 57 | 629985-7 | 定子 | 1 |
| 58 | 619324-9 | 转子 | 1 |
| 59 | 213961-7 | O型圈 22 | 1 |
| 60 | 318978-6 | 轴承室 | 1 |
| 61 | 213325-5 | O形圈 19 | 1 |
| 62 | 210022-4 | 轴承 626DDW | 1 |
| 63 | 227773-2 | 斜齿轮 31 | 1 |
| 64 | 326275-6 | 刀轴 | 1 |
| 65 | 210059-1 | 轴承6000DDW | 1 |
| 66 | 324917-6 | 内压板 | 1 |
| 69 | 187585-4 | 电机机壳 | 1 |
| 包含零件.56 | |||
| 70 | 265995-6 | 自攻螺丝 PT4X18 | 8 |
| 71 | 424567-8 | 橡胶套 24 | 1 |
| 75 | 142241-3 | 管 | 1 |
| 77 | 699059-8 | 导线 | 1 |
| 79 | 346622-5 | 护圈 | 1 |
| 80 | 326348-5 | 铁丝护圈 | 1 |
| 81 | 413143-3 | 垫圈 | 2 |
| 82 | 454641-8 | 保护架 | 1 |
| 83 | 942151-2 | 弹簧垫圈 6 | 2 |
| 84 | 266579-3 | 内六角螺栓 M6X30 | 2 |
| 85 | 266427-6 | 自攻螺丝 4X12 | 1 |
| 86 | 346725-5 | 切断片 | 1 |
| 87 | 454640-0 | 护罩 | 1 |
| 88 | 195626-2 | 环形手柄 | 1 |
| 包含零件.89-93 | |||
| 89 | 922243-3 | 内六角螺栓 M5X25 | 2 |
| 90 | 452843-0 | 夹盖 B | 1 |
| 91 | 346468-9 | 夹 33 | 1 |
| 92 | 452841-4 | 环形手柄 | 1 |
| 93 | 346467-1 | 夹 24 | 1 |
| A01 | 123235-7 | 刀具 | 1 |
| A02 | 125516-5 | 背带总成 | 1 |
| A03 | 195246-2 | 护目镜 | 1 |
| A04 | 783202-0 | 六角扳手4 | 1 |
| A05 | 783217-7 | 六角扳手 5 | 1 |
| A06 | 831304-7 | 附件包 | 1 |
