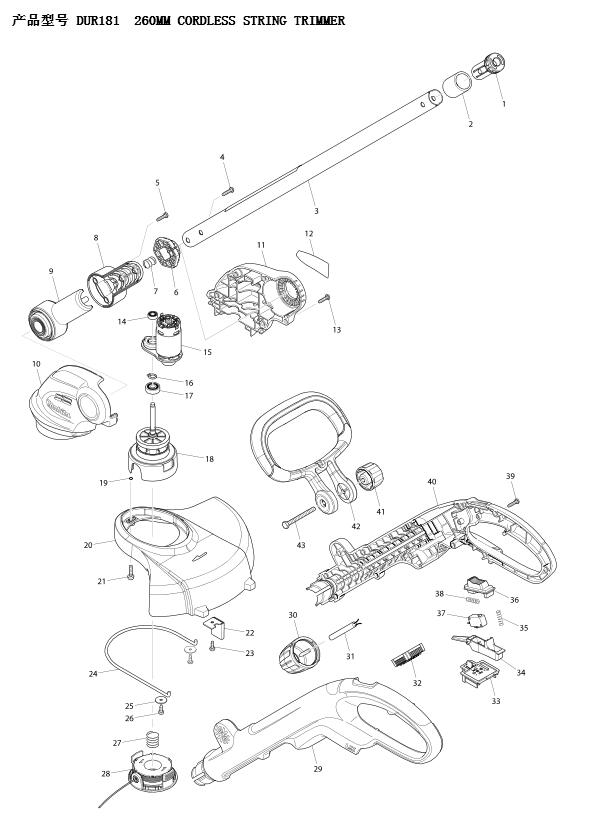

DUR181RFE / RME / Z充电式割草机
| 充电式割草机 | DUR181RFE / RME / Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 453357-2 | 管帽 | 1 |
| 2 | 422089-2 | 橡胶衬套 25 | 1 |
| 3 | 141339-3 | 管 25 | 1 |
| 4 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 5 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 6 | 451896-6 | 锁定按钮 B | 1 |
| 7 | 231113-8 | 压簧 12 | 1 |
| 8 | 188870-8 | 管架 | 1 |
| 包含零件.9 | |||
| 9 | 188870-8 | 管架 | 1 |
| 包含零件.8 | |||
| 10 | 187413-3 | 机壳 | 1 |
| 10 | 263002-9 | 橡胶柱 4 | 2 |
| 10 | 263005-3 | 橡胶柱 6 | 2 |
| 10 | 931102-0 | 六角螺母 M4 | 2 |
| 包含零件.11 | |||
| 11 | 187413-3 | 机壳 | 1 |
| 11 | 263002-9 | 橡胶柱 4 | 2 |
| 11 | 263005-3 | 橡胶柱 6 | 2 |
| 11 | 931102-0 | 六角螺母 M4 | 2 |
| 包含零件.10 | |||
| 13 | 265995-6 | 自攻螺丝 PT4X18 | 5 |
| 14 | 210006-2 | 轴承 696ZZ | 1 |
| 15 | 629932-8 | 电机 | 1 |
| 16 | 961004-6 | 挡圈 S－8 | 1 |
| 17 | 211032-4 | 轴承608ZZ | 1 |
| 18 | 141338-5 | 齿轮杆 | 1 |
| 18 | 227283-9 | 直齿轮 48 | 1 |
| 18 | 266744-4 | 螺丝 M4X8 | 1 |
| 18 | 326159-8 | 齿轮杆 | 1 |
| 18 | 453360-3 | 阀芯架 | 1 |
| 19 | 213023-1 | O形圈 4 | 2 |
| 20 | 453353-0 | 安全护罩 | 1 |
| 21 | 911139-3 | 螺丝 M4X20 | 2 |
| 22 | 123169-4 | 切割杆 | 1 |
| 23 | 266020-6 | 自攻螺丝 4X12 | 1 |
| 24 | 326128-9 | 防护钢丝 | 1 |
| 25 | 267071-2 | 平垫圈 4 | 2 |
| 26 | 266020-6 | 自攻螺丝 4X12 | 2 |
| 27 | 231352-0 | 压簧 17 | 1 |
| 28 | 196146-9 | 阀芯套 | 1 |
| 29 | 187416-7 | 手柄 | 1 |
| 29 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.40 | |||
| 30 | 453344-1 | 锁定衬套 | 1 |
| 31 | 699058-0 | 导线 | 1 |
| 32 | 620112-9 | 控制器 | 1 |
| 33 | 643852-2 | 电池接板 | 1 |
| 34 | 453338-6 | 开关杆 | 1 |
| 35 | 233068-3 | 压簧6 | 1 |
| 36 | 453339-4 | 锁定杆 | 1 |
| 37 | 651891-8 | 开关 V-15-3A6 | 1 |
| 38 | 233068-3 | 压簧6 | 1 |
| 39 | 265995-6 | 自攻螺丝 PT4X18 | 11 |
| 40 | 187416-7 | 手柄 | 1 |
| 40 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.29 | |||
| 41 | 264072-1 | 螺母 M6 | 1 |
| 42 | 453340-9 | 前手柄 | 1 |
| 43 | 921382-6 | 六角螺栓 M6X60 | 1 |
| A01 | 125516-5 | 背带总成 | 1 |
| A02 | 195246-2 | 护目镜 | 1 |
| A03 | 196148-5 | 尼龙绳 1.65-15M | 1 |
| A04A | 195592-3 | 充电器DC18RC | 1 |
| A04B | 195592-3 | 充电器DC18RC | 1 |
| A05A | 196781-3 | 锂电池组件 BL1815N | 1 |
| A05B | 197270-1 | 电池 BL1840B | 2 |
| A06A | 450128-8 | 电池盖 | 1 |
| A06B | 450128-8 | 电池盖 | 2 |
