DTW450RFE/RME/RTE/Z充电式冲击扳手
| 充电式冲击扳手 | DTW450RFE/RME/RTE/Z |
|

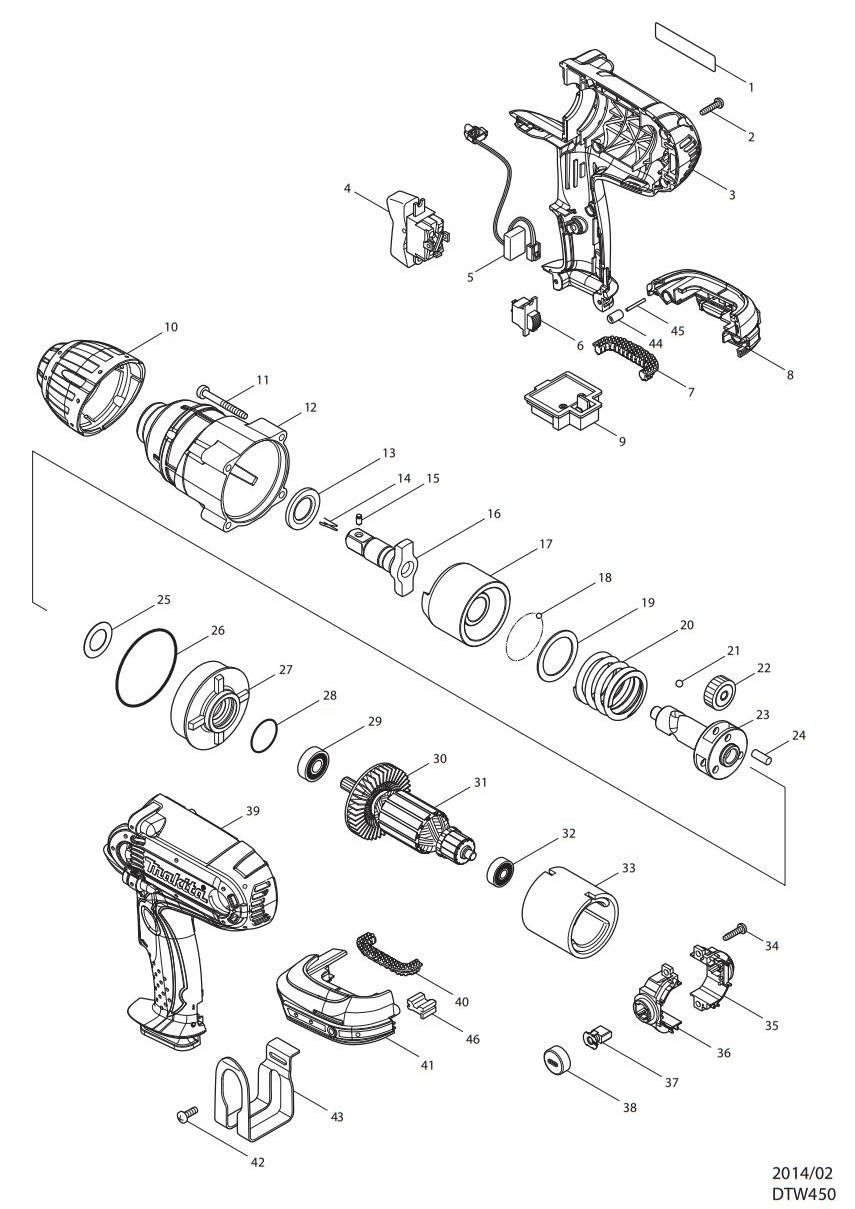

| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 2 | 265995-6 | 自攻螺丝 PT4X18 | 9 |
| 3 | 188434-8 | 机壳 | 1 |
| 3C01 | 263025-7 | 橡胶柱4 | 4 |
| 包含零件.39 | |||
| 4 | 651572-4 | 开关 SL220SD-19 | 1 |
| 5 | 631738-2 | 照明电路 | 1 |
| 6 | 638503-0 | 开关 | 1 |
| 7 | 424042-4 | 缓冲橡胶 | 1 |
| 8 | 187873-9 | 电池壳 | 1 |
| 8C01 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.41 | |||
| 9 | 643843-3 | 电池接板 | 1 |
| 10 | 421971-2 | 缓冲圈 | 1 |
| 11 | 266056-5 | 自攻螺丝 5X45 | 4 |
| 12 | 158076-2 | 头壳 | 1 |
| 13 | 267268-3 | 平垫圈 19 | 1 |
| 14 | 231907-1 | 弹性环10 | 1 |
| 16 | 324406-1 | 从动冲击块 | 1 |
| 17 | 324697-4 | 主动冲击块 | 1 |
| 18 | 216008-6 | 钢球4 | 29 |
| 19 | 267340-1 | 平垫圈 32 | 2 |
| 20 | 234338-3 | 压簧 33 | 1 |
| 21 | 216007-8 | 钢球 6.4 | 2 |
| 22 | 227171-0 | 直齿轮 23 | 3 |
| 23 | 310185-7 | 主轴 | 1 |
| 24 | 256033-5 | 销子6 | 3 |
| 25 | 253794-8 | 平垫圈18 | 1 |
| 26 | 213722-5 | O形圈 63 | 1 |
| 27 | 227172-8 | 内齿轮 53 | 1 |
| 28 | 213407-3 | O形圈 26 | 1 |
| 29 | 210059-1 | 轴承6000DDW | 1 |
| 30 | 241850-6 | 风叶60 | 1 |
| 31 | 519199-5 | 转子 | 1 |
| 包含零件.29，30，32 | |||
| 32 | 210025-8 | 轴承 627LLB | 1 |
| 33 | 638107-8 | 电动机壳 | 1 |
| 34 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 35 | 643818-2 | 碳刷握 | 1 |
| 36 | 643823-9 | 碳刷握 | 1 |
| 37 | 194435-6 | 碳刷 CB-441 | 1 |
| 38 | 643941-3 | 碳刷盖 | 2 |
| 39 | 188434-8 | 机壳 | 1 |
| 39C01 | 263025-7 | 橡胶柱4 | 4 |
| 包含零件.3 | |||
| 40 | 424042-4 | 缓冲橡胶 | 1 |
| 41 | 187873-9 | 电池壳 | 1 |
| 41C01 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.8 | |||
| 42 | 251314-2 | 半圆头螺丝 | 1 |
| 43 | 345736-7 | 挂钩 | 1 |
| 44 | 263036-2 | 橡皮销 5 | 1 |
| 45 | 268184-2 | 销 1.5 | 1 |
| 46 | 424026-2 | 衬垫 | 1 |
| A01 | 195592-3 | 充电器DC18RC | 1 |
| A02 | 194476-2 | 电池组件 BL1830 | 2 |
| A03 | 450128-8 | 电池盖 | 1 |
| A04 | 141644-8 | 塑料携带箱 | 1 |
