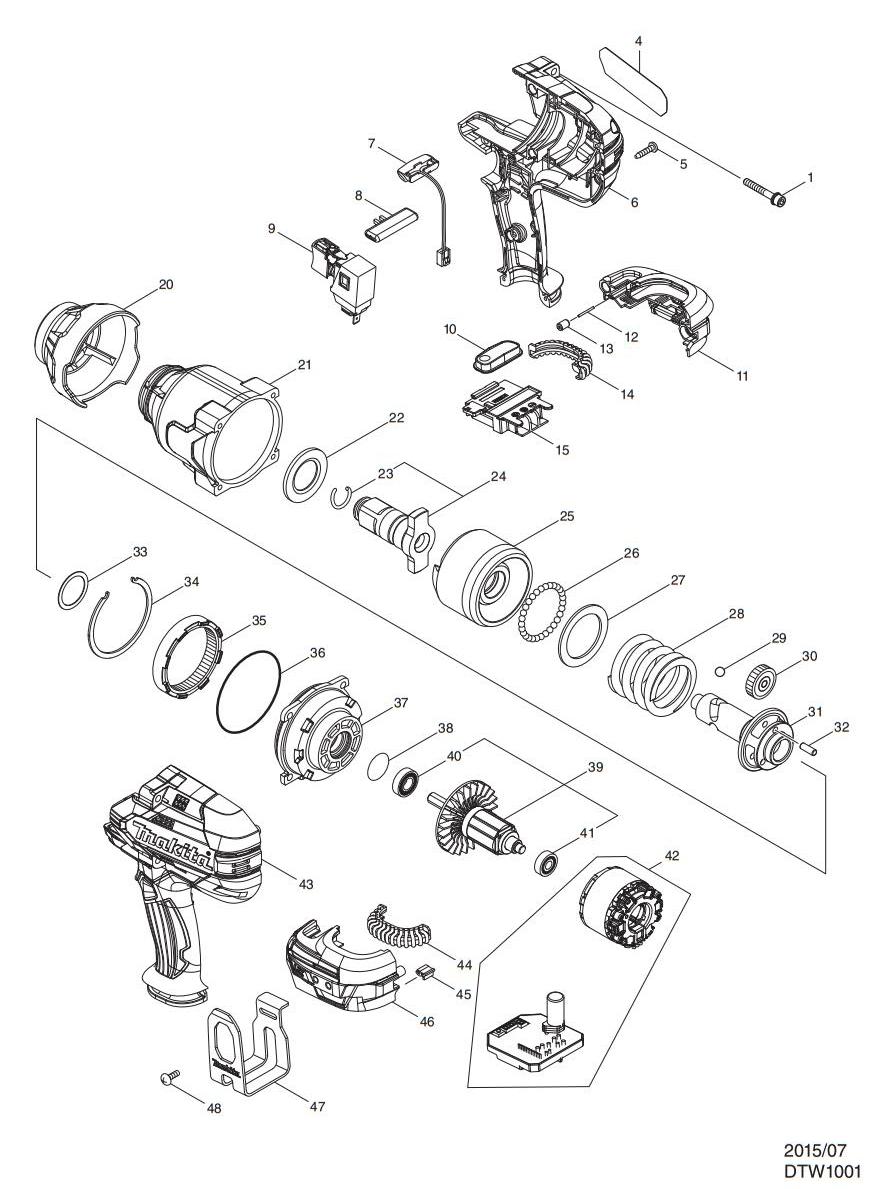

DTW1001RTJ/RMJ/Z充电式冲击扳手
| 充电式冲击扳手 | DTW1001RTJ/RMJ/Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 251476-6 | 螺栓 M5X35 | 4 |
| 5 | 266326-2 | 自攻螺丝 M4×18 | 9 |
| 6 | 183C08-8 | 机壳 | 1 |
| 包含零件.43 | |||
| 7 | 620351-1 | LED电路 | 1 |
| 8 | 456268-0 | 正反转切换杆 | 1 |
| 9 | 143416-7 | 开关 | 1 |
| 10 | 143417-5 | 开关盘 | 1 |
| 11 | 183C12-7 | 电池机壳 | 1 |
| 11 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.46 | |||
| 12 | 268284-8 | 销 1.5 | 1 |
| 13 | 263036-2 | 橡皮销 5 | 1 |
| 14 | 424773-5 | 橡胶垫 | 1 |
| 15 | 643899-6 | 电池接板 | 1 |
| 20 | 424775-1 | 缓冲圈 | 1 |
| 21 | 143411-7 | 头壳 | 1 |
| 22 | 346948-5 | 垫圈 25 | 1 |
| 23 | 231920-9 | 弹性环16 | 1 |
| 24 | 135716-9 | 从动冲击块 E | 1 |
| 包含零件.23 | |||
| 25 | 326612-4 | 主动冲击块 | 1 |
| 26 | 216002-8 | 钢球 4.8 | 29 |
| 27 | 267493-6 | 平垫圈 38 | 1 |
| 28 | 234383-8 | 压簧 38 | 1 |
| 29 | 216009-4 | 钢球 7.1 | 2 |
| 30 | 227391-6 | 直齿轮 24 | 3 |
| 31 | 326611-6 | 主轴 | 1 |
| 32 | 268079-9 | 销 5 | 3 |
| 33 | 267494-4 | 平垫圈 25 | 1 |
| 34 | 346947-7 | 保持架 | 1 |
| 35 | 227392-4 | 内直齿轮 54 | 1 |
| 36 | 213720-9 | O形圈 67 | 1 |
| 37 | 135718-5 | 内齿轮箱总成 | 1 |
| 包含零件.36，38 | |||
| 38 | 213961-7 | O型圈 22 | 1 |
| 39 | 519384-0 | 转子 | 1 |
| 包含零件.40，41 | |||
| 40 | 210069-8 | 轴承 6900DDW | 1 |
| 41 | 211022-7 | 轴承607ZZ | 1 |
| 42 | 629170-2 | 定子 | 1 |
| 43 | 183C08-8 | 机壳 | 1 |
| 43 | 包含零件.6 | ||
| 44 | 424773-5 | 橡胶垫 | 1 |
| 45 | 424517-3 | 垫 | 1 |
| 46 | 183C12-7 | 电池机壳 | 1 |
| 46 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.11 | |||
| 47 | 346949-3 | 挂钩 | 1 |
| 48 | 251314-2 | 半圆头螺丝 M4X12 | 2 |
| A | 195592-3 | 充电器DC18RC | 1 |
| A | 195592-3 | 充电器DC18RC | 1 |
| A | 195592-3 | 充电器DC18RC | 1 |
| A | 197270-1 | 电池组件 BL1840B | 2 |
| A | 194476-2 | 电池组件 BL1830 | 2 |
| A | 197285-8 | 电池组件 BL1850B | 2 |
| A | 450128-8 | 电池盖 | 1 |
| A | 450128-8 | 电池盖 | 1 |
| A | 450128-8 | 电池盖 | 1 |
| A | 821551-8 | 塑料携带箱 | 1 |
| A | 821551-8 | 塑料携带箱 | 1 |
| A | 821551-8 | 塑料携带箱 | 1 |
