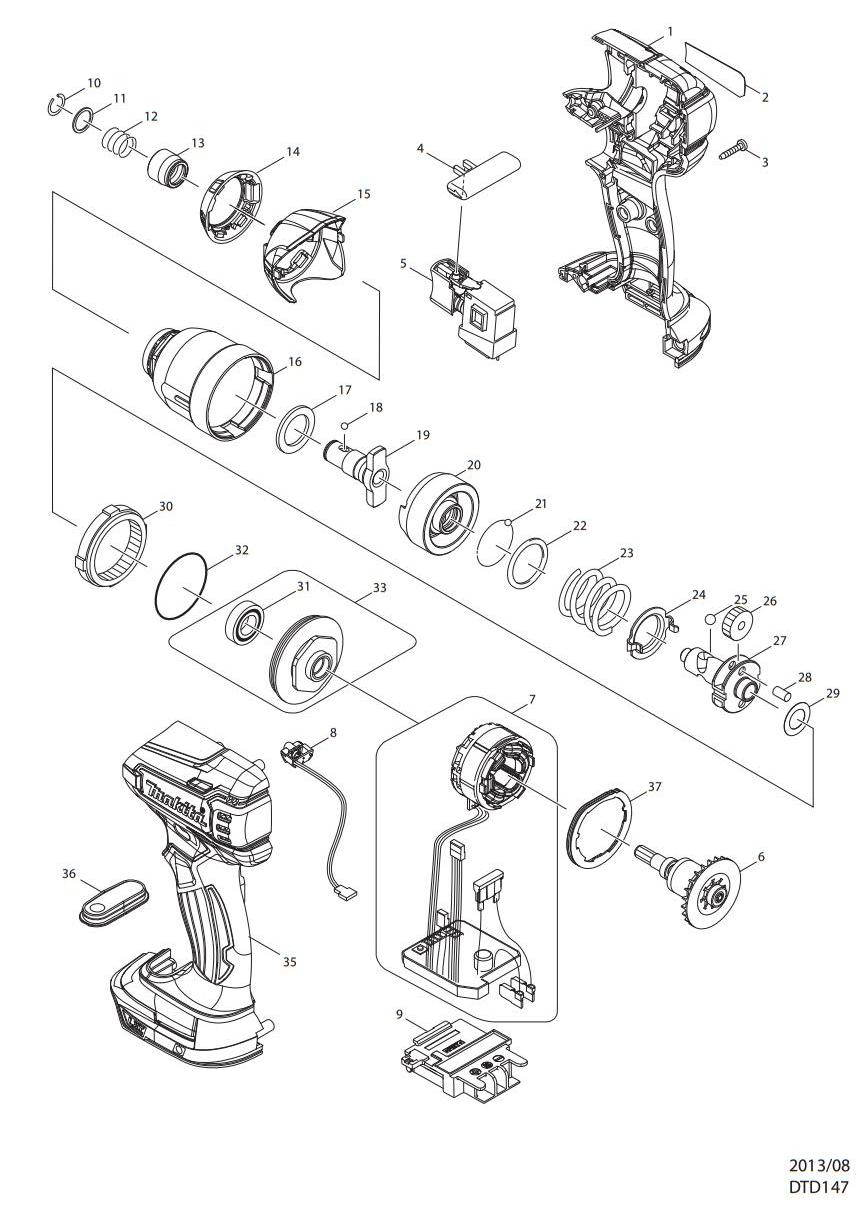

DTD147RFE / RME / Z充电式冲击起子机
| 充电式冲击起子机 | DTD147RFE / RME / Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 187388-6 | 机壳组件 | 1 |
| 1C01 | 263005-3 | 橡胶柱 6 | 2 |
| 3 | 266130-9 | 自攻螺丝 PT3X16 | 9 |
| 4 | 419041-9 | 转换杆 | 1 |
| 5 | 141448-8 | 开关 | 1 |
| 5C01 | 424496-5 | 密封垫 | 1 |
| 6 | 619297-6 | 转子 | 1 |
| 7 | 632A40-2 | 定子 | 1 |
| 8 | 620136-5 | LED电路 | 1 |
| 9 | 643860-3 | 电池接板 | 1 |
| 10 | 231951-8 | 弹性环11 | 1 |
| 11 | 267085-1 | 平垫圈12 | 1 |
| 12 | 233005-7 | 压簧 13 | 1 |
| 13 | 326072-0 | 衬套 | 1 |
| 14 | 424495-7 | 缓冲圈 | 1 |
| 15 | 453664-3 | 头壳盖 | 1 |
| 16 | 141477-1 | 头壳 | 1 |
| 17 | 261151-6 | 垫圈19（尼龙） | 1 |
| 18 | 216001-0 | 钢珠 3.5 | 2 |
| 19 | 326070-4 | 从动冲击块 N | 1 |
| 20 | 326054-2 | 主动冲击块 | 1 |
| 21 | 216001-0 | 钢珠 3.5 | 24 |
| 22 | 267175-0 | 平垫圈24 | 1 |
| 23 | 234251-5 | 压簧 25 | 1 |
| 24 | 346466-3 | 盘 | 1 |
| 25 | 216011-7 | 钢珠 5.6 | 2 |
| 26 | 227233-4 | 自齿圆柱齿轮22 | 2 |
| 27 | 326066-5 | 主轴 | 1 |
| 28 | 256253-1 | 销子5 | 2 |
| 29 | 253362-7 | 薄垫圈 12 | 1 |
| 30 | 227150-8 | 内齿轮 51 | 1 |
| 31 | 211140-1 | 轴承6901LLB | 1 |
| 32 | 213507-9 | O形圈 40 | 1 |
| 33 | 158145-9 | 轴承室 | 1 |
| 35 | 187388-6 | 机壳组件 | 1 |
| 35C01 | 263005-3 | 橡胶柱 6 | 2 |
| 36 | 141583-2 | 开关盘总成 | 1 |
| 37 | 453665-1 | 挡风圈 | 1 |
| A01 | 346317-0 | 挂钩 | 1 |
| A01A | 346449-3 | 挂钩 | 1 |
| A02 | 266622-8 | 十字螺丝 M4X12 | 1 |
| A03 | 195592-3 | 充电器DC18RC | 1 |
| A04 | 638562-4 | 电池组件 BL1830 | 2 |
| A04A | 638696-3 | 电池BL1815 | 2 |
| A05 | 450128-8 | 电池盖 | 1 |
| A06 | 824979-9 | 塑料携带箱 | 1 |
