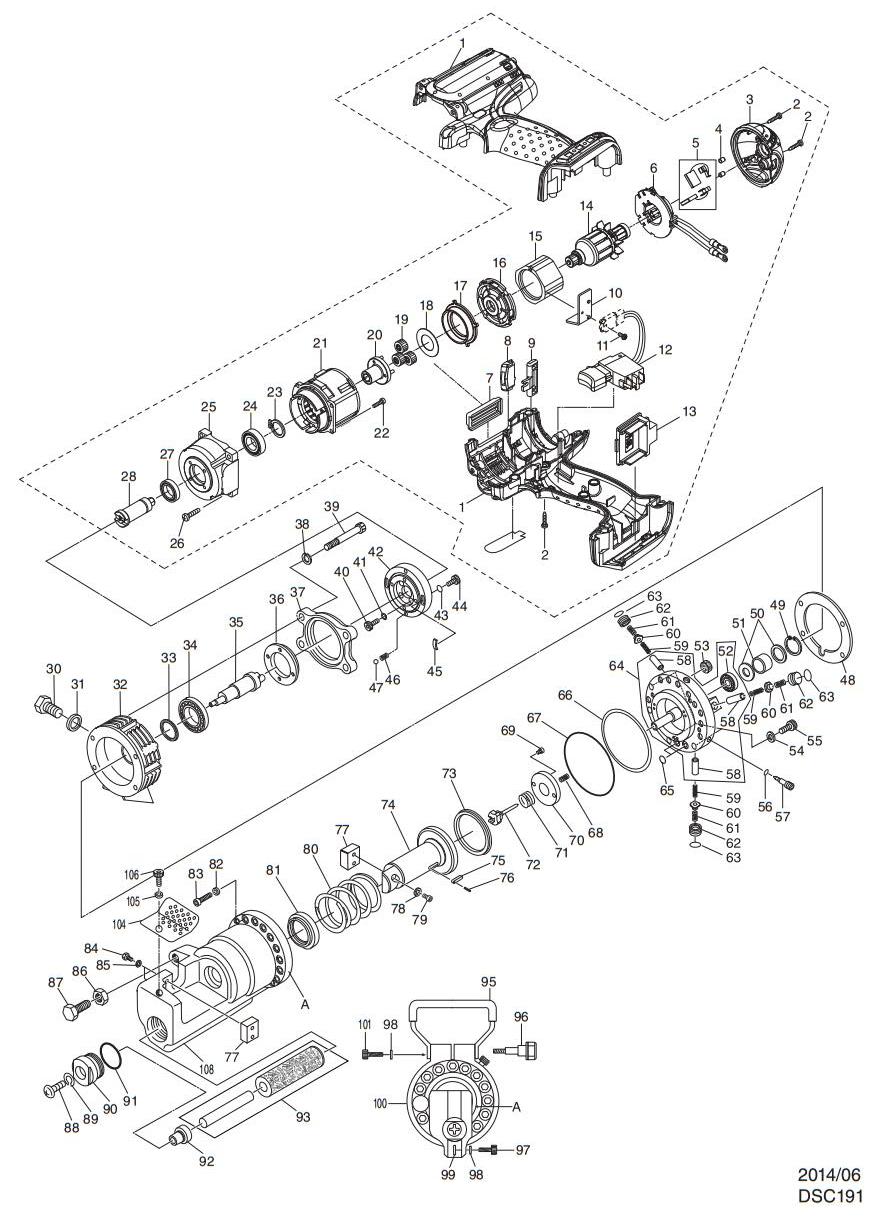

DSC191Z充电式钢筋切断机
| 充电式钢筋切断机 | DSC191Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 187142-8 | 机壳 | 1 |
| 2 | 266130-9 | 自攻螺丝 PT3X16 | 10 |
| 3 | 419642-3 | 后盖 | 1 |
| 4 | 263032-0 | 橡皮销 4 | 2 |
| 5 | 194427-5 | 碳刷 CB-440 | 1 |
| 6 | 638849-4 | 碳刷握 | 1 |
| 7 | 451163-9 | 盖 | 1 |
| 8 | 687216-0 | 透镜箱 | 1 |
| 9 | 451162-1 | 锁定杆 | 1 |
| 10 | 689145-3 | 散热器 | 1 |
| 11 | 911006-2 | 半圆头螺丝 M3X8 | 1 |
| 12 | 650653-1 | 开关 TG553FSB-4B | 1 |
| 13 | 644808-8 | 电池接板 | 1 |
| 14 | 619165-3 | 转子 | 1 |
| 15 | 638425-4 | 定子 | 1 |
| 16 | 450386-6 | 电机架 | 1 |
| 17 | 227129-9 | 内齿轮 46 | 1 |
| 18 | 267789-5 | 平垫圈 18 | 1 |
| 19 | 154468-3 | 直齿轮 16 | 3 |
| 20 | 141744-4 | 输出杆总成 | 1 |
| 21 | 419252-6 | 齿轮箱 | 1 |
| 22 | 911017-7 | 半圆头螺丝 M3X12 | 4 |
| 23 | 961055-9 | 挡圈 S－15 | 1 |
| 24 | 211234-2 | 轴承6902LLB | 1 |
| 25 | 318455-8 | 齿轮箱 B | 1 |
| 26 | 266045-0 | 自攻螺丝 4X20 | 4 |
| 27 | 211233-4 | 轴承 6802LLB | 1 |
| 28 | 326213-8 | 主轴 | 1 |
| 30 | SC00000061 | 螺栓 10X15 | 1 |
| 31 | SC00000489 | 密封垫圈 WF10171.6 | 1 |
| 32 | SC03213510 | 泵壳 | 1 |
| 33 | SC00000054 | 油封圈 | 1 |
| 34 | SC00000050 | 轴承 6002RU | 1 |
| 35 | SC03501390 | 主轴 | 1 |
| 36 | SC03251400 | 主轴锁定盖 | 1 |
| 37 | SC03221700 | 固定托架 | 1 |
| 38 | SC00000066 | 平垫圈 6 | 4 |
| 39 | 922382-9 | 内六角螺栓 M6X60 | 4 |
| 40 | SC07511020 | 螺栓 HB4X15 | 4 |
| 41 | SC00000068 | 垫圈 4 | 4 |
| 42 | SC03222300 | 侧导板 | 1 |
| 43 | SC00000068 | 垫圈 4 | 4 |
| 44 | SC07511020 | 螺栓 HB4X15 | 4 |
| 45 | SC04007620 | 片簧 | 2 |
| 46 | SC04007430 | 位置弹簧 | 2 |
| 47 | SC07900010 | 钢珠 S4 | 2 |
| 48 | SC04601470 | 衬圈 | 1 |
| 49 | SC07411020 | 挡圈 RTW-26 | 1 |
| 50 | SC00000019 | 垫圈 | 2 |
| 51 | SC00000048 | 滚针轴承 | 1 |
| 52 | SC00000049 | 轴承 608 | 1 |
| 53 | SC00000020 | 磁铁柱 | 3 |
| 54 | 941201-0 | 平垫圈8 | 3 |
| 55 | SC00000376 | 螺栓 8X20 | 3 |
| 56 | SC06505300 | O形垫圈 S4 | 1 |
| 57 | SC03501420 | 销钉 | 1 |
| 58 | SC00000015 | 活塞 | 3 |
| 59 | SC00000022 | 弹簧塞 | 3 |
| 60 | SC00000464 | 止回阀 T43445N1 | 3 |
| 61 | SC00000021 | 弹簧 | 3 |
| 62 | SC03500540 | 金属包 | 3 |
| 63 | SC06505590 | O形圈 S-8 | 3 |
| 64 | SC03206140 | 汽缸 | 1 |
| 包含零件.52，58 | |||
| 65 | SC06505010 | O 形垫圈 P6 | 2 |
| 66 | SC06503260 | 垫圈 | 1 |
| 67 | SC06505350 | O 形垫圈 G70 | 1 |
| 68 | SC00000023 | 弹簧 | 1 |
| 69 | SC00000060 | 螺栓 4X6 | 2 |
| 70 | SC00000481 | 止动板 45423 | 1 |
| 71 | SC00000032 | 弹簧 | 1 |
| 72 | SC03500310 | 针形阀 | 1 |
| 73 | SC00000096 | 杆套 | 1 |
| 74 | SC03112300 | 刀片接杆 | 1 |
| 75 | SC03700020 | 钥匙 | 1 |
| 76 | SC00000070 | 弹簧销 | 1 |
| 77 | SC09002030 | 刀片 | 1 |
| 78 | SC00000067 | 垫圈 5 | 2 |
| 79 | SC00000098 | 内六角螺栓 5X15 | 2 |
| 80 | SC04000050 | 弹簧 | 1 |
| 81 | SC06503510 | 防尘密封圈 | 1 |
| 82 | SC07620040 | 垫圈 HW8 | 11 |
| 83 | 922441-9 | 内六角螺栓 M8X25 | 11 |
| 84 | SC00000057 | 内六角螺栓 6X18 | 2 |
| 85 | SC00000066 | 平垫圈 6 | 2 |
| 86 | 931601-2 | 六角螺母 M12 | 1 |
| 87 | SC00000134 | 固定螺栓 | 1 |
| 88 | SC00000034 | 木工螺丝钉5X60 | 1 |
| 89 | SC00000065 | 弹簧垫圈 8 | 1 |
| 90 | SC03507010 | 筒夹 | 1 |
| 91 | SC06505320 | O 形垫圈 P26 | 1 |
| 92 | SC03507000 | 套筒 | 1 |
| 93 | SC09004910 | 均油器 | 1 |
| 95 | SC03302640 | 手柄 | 1 |
| 96 | SC09030630 | 螺丝 | 1 |
| 97 | SC07513030 | 螺栓 HB6X18 | 1 |
| 98 | SC07610040 | 垫圈 SW6 | 2 |
| 99 | SC03302650 | 隔圈 | 1 |
| 100 | SC03223430 | 手柄环 | 1 |
| 101 | SC07513090 | 螺栓 M6X22 | 1 |
| 104 | SC03505790 | 保护垫 | 1 |
| 105 | SC07610030 | 垫圈 SW5 | 1 |
| 106 | SC07512010 | 螺栓 HB5X5 | 1 |
| 108 | SC03103210 | 支架 | 1 |
| A03 | 783201-2 | 六角扳手 3 | 1 |
| A04 | 783202-0 | 六角扳手4 | 1 |
| A05 | 783203-8 | 六角扳手 | 1 |
| A06 | 783204-6 | 六角扳手 | 1 |
| A07 | 781212-1 | 扳手 17-19 | 1 |
| A08 | SC00000142 | 油 150CC | 1 |
| A09 | SC09009190 | 工具箱 | 1 |
| A14 | SC09004030 | 压装夹具 | 1 |
