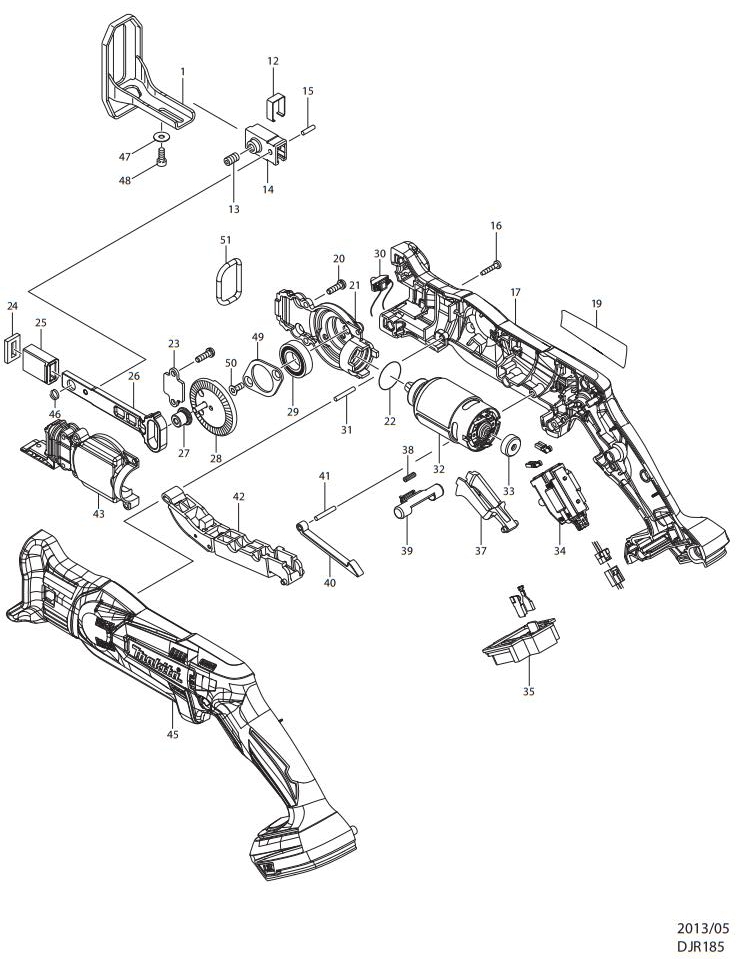

DJR185Z(裸机)充电式往复锯
| 充电式往复锯 | DJR185Z(裸机) |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 165740-8 | 锯片导向板 | 1 |
| 12 | 346526-1 | 夹板 | 1 |
| 13 | 251961-9 | 内六角螺丝 M6X10 | 1 |
| 14 | 310497-8 | 锯片夹 | 1 |
| 15 | 256157-7 | 销子3 | 1 |
| 16 | 266429-2 | 自攻螺丝 3X16 | 10 |
| 17 | 187760-2 | 机壳组件 | 1 |
| 17C01 | 263005-3 | 橡胶柱 6 | 2 |
| 17C02 | 423475-0 | 海绵套 | 1 |
| 包含零件. 45 | |||
| 20 | 266747-8 | 盘头螺丝 M4X14 | 5 |
| 21 | 319060-4 | 齿轮箱 | 1 |
| 22 | 213961-7 | O型圈 22 | 1 |
| 23 | 346525-3 | 板 | 1 |
| 24 | 443185-3 | 毛毡密封圈 | 1 |
| 25 | 313220-0 | 滑动轨 | 1 |
| 26 | 313269-0 | 滑板 N | 1 |
| 27 | 313270-5 | 衬套 4 | 1 |
| 28 | 142284-5 | 齿轮总成 | 1 |
| 29 | 211242-3 | 轴承 6902ZZ | 1 |
| 30 | 620237-9 | LED电路 | 1 |
| 31 | 256158-5 | 销子 3 | 1 |
| 32 | 629105-3 | 马达 | 1 |
| 33 | 424467-2 | 盖 | 1 |
| 34 | 650712-1 | 开关 C3HY-1A-PRLMS | 1 |
| 35 | 643852-2 | 电池接板 | 1 |
| 37 | 453072-8 | 开关杆 R | 1 |
| 38 | 233438-6 | 压簧 4 | 1 |
| 39 | 454661-2 | 锁定杆 R | 1 |
| 40 | 313219-5 | 连接杆 | 1 |
| 41 | 256158-5 | 销子 3 | 1 |
| 42 | 141128-6 | 开关杆 F | 1 |
| 43 | 319061-2 | 齿轮箱盖 | 1 |
| 45 | 187760-2 | 机壳组件 | 1 |
| 45C01 | 263005-3 | 橡胶柱 6 | 2 |
| 45C02 | 423475-0 | 海绵套 | 1 |
| 包含零件. 17 | |||
| 46 | 234258-1 | 压簧 7 | 1 |
| 47 | 253874-0 | 平垫圈4 | 1 |
| 48 | 922112-8 | 内六角螺栓 M4X10 | 1 |
| 49 | 285738-0 | 轴承保持架 36 | 1 |
| 50 | 265035-0 | 沉头螺丝 M4X10 | 2 |
| 51 | 424597-9 | 橡胶环 23 | 1 |
| A01 | B-20432 | 往复锯片100mm-6T | 1 |
| A02 | B-20404 | 往复锯片100mm-18T | 1 |
| A03 | 783201-2 | 六角扳手 3 | 1 |
