DJR181充电式往复锯
充电式往复锯 | DJR181 |
|

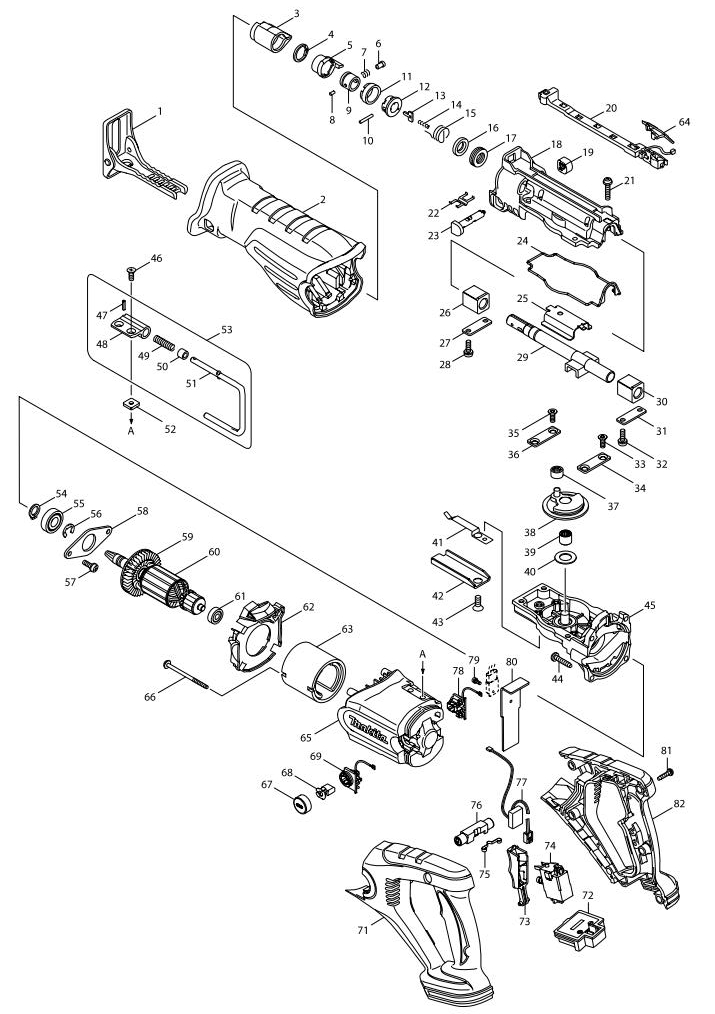

图号 | 部件号 | 部件名称/注解 | 使用数量 |
1 | 163453-5 | 锯片导向板 | 1 |
2 | 421945-3 | 绝缘套 | 1 |
3 | 424147-0 | 保护套 | 1 |
4 | 257952-8 | 挡圈 (EXT) S-18 | 1 |
5 | 310285-3 | 驱动衬套 | 1 |
6 | 256492-3 | 销子5 | 1 |
7 | 233345-3 | 压簧6 | 1 |
8 | 268094-3 | 销子3 | 1 |
9 | 331720-8 | 导向衬套 | 1 |
10 | 256158-5 | 销子 3 | 1 |
11 | 417791-0 | 驱动衬套导向器 | 1 |
12 | 418311-3 | 衬套 | 1 |
13 | 345214-7 | 推板 | 1 |
14 | 233025-1 | 压簧2 | 1 |
15 | 231687-9 | 扭簧17 | 1 |
16 | 213151-2 | 油封圈14 | 1 |
17 | 213174-0 | X形密封圈14 | 1 |
18 | 154813-2 | 齿轮箱盖 | 1 |
19 | 418806-6 | 帽 | 1 |
20 | 631689-9 | LED电路 | 1 |
21 | 911243-8 | 半圆头螺钉 M5X25 | 4 |
22 | 232221-8 | 板簧 | 1 |
23 | 162236-0 | 锁定销 | 1 |
24 | 421946-1 | 密封圈 | 1 |
25 | 345480-6 | 滑动板 | 1 |
26 | 214170-1 | 滑动轴承 14A | 1 |
27 | 341462-6 | 压板 | 1 |
28 | 911225-0 | 半圆头螺丝 M5X16 WM | 2 |
29 | 168405-1 | 滑块 | 1 |
30 | 214170-1 | 滑动轴承 14A | 1 |
31 | 341462-6 | 压板 | 1 |
32 | 911225-0 | 半圆头螺丝 M5X16 WM | 2 |
33 | 265148-7 | 沉头螺丝M5X14 | 2 |
34 | 344795-8 | 盘 C | 1 |
35 | 265148-7 | 沉头螺丝M5X14 | 2 |
36 | 344795-8 | 盘 C | 1 |
37 | 212959-1 | 滚针轴承 | 1 |
38 | 125423-2 | 齿轮总成 | 1 |
39 | 212080-6 | 滚针轴承 1012 | 1 |
40 | 253797-2 | 平垫圈14 | 1 |
41 | 232222-6 | 板簧 | 1 |
42 | 345479-1 | 导向盒 | 1 |
43 | 265165-7 | 沉头螺丝M6X16 | 1 |
44 | 266041-8 | 自攻螺丝PT5X25 | 4 |
45 | 154812-4 | 齿轮箱总成 | 1 |
46 | 912207-5 | 螺丝 M5X10 | 2 |
47 | 951057-3 | 弹性圆柱销 3-12 | 1 |
48 | 313127-0 | 接头 | 1 |
49 | 233455-6 | 压簧 7 | 1 |
50 | 262561-0 | 衬套 6 | 1 |
51 | 281218-4 | 挂钩 | 1 |
52 | 264002-2 | 螺母 M5 | 2 |
53 | 125321-0 | 挂钩总成 | 1 |
54 | 961052-5 | 挡圈S-12 | 1 |
55 | 210102-6 | 轴承6001DDW | 1 |
56 | 961016-9 | 挡圈 (EXT)E10 | 1 |
57 | 911225-0 | 半圆头螺丝 M5X16 WM | 2 |
58 | 285726-7 | 轴承保持架 63 | 1 |
59 | 241869-5 | 风叶55 | 1 |
60 | 519176-7 | 转子 | 1 |
61 | 210062-2 | 轴承 607ZZ | 1 |
62 | 419333-6 | 挡风圈 | 1 |
63 | 638107-8 | 定子 | 1 |
64 | 419327-1 | 盖 | 1 |
65 | 419330-2 | 机壳 | 1 |
66 | 266292-3 | 自攻螺丝 4X65 | 2 |
67 | 643941-3 | 碳刷盖 | 2 |
68 | 194435-6 | 碳刷 CB-441 | 1 |
69 | 643949-7 | 碳刷握 R | 1 |
71 | 187485-8 | 手柄组件 | 1 |
72 | 644808-8 | 电池接板 | 1 |
73 | 419336-0 | 开关杆 | 1 |
74 | 650647-6 | 开关 C3LA-2A-LLM | 1 |
75 | 232152-1 | 片簧 | 1 |
76 | 419334-4 | 锁定按钮 | 1 |
77 | 631690-4 | 供电电路 | 1 |
78 | 643815-8 | 碳刷握 | 1 |
79 | 911006-2 | 半圆头螺丝 M3X8 | 1 |
80 | 689116-0 | 散热片 | 1 |
81 | 266045-0 | 自攻螺丝 4X20 | 6 |
82 | 187485-8 | 手柄组件 | 1 |
A01 | B-05169 | 往复锯片 金属用 | 1 |
A02 | B-05175 | 往复锯片6X152 | 1 |
A03D | 141354-7 | 塑料携带箱 | 1 |
A03D | 163455-1 | 固定板 | 2 |
A04D | 195592-3 | 充电器DC18RC | 1 |
A05 | 197602-2 | 电池组件BL1830B | 2 |
A07D | 450128-8 | 电池盖 | 1 |
