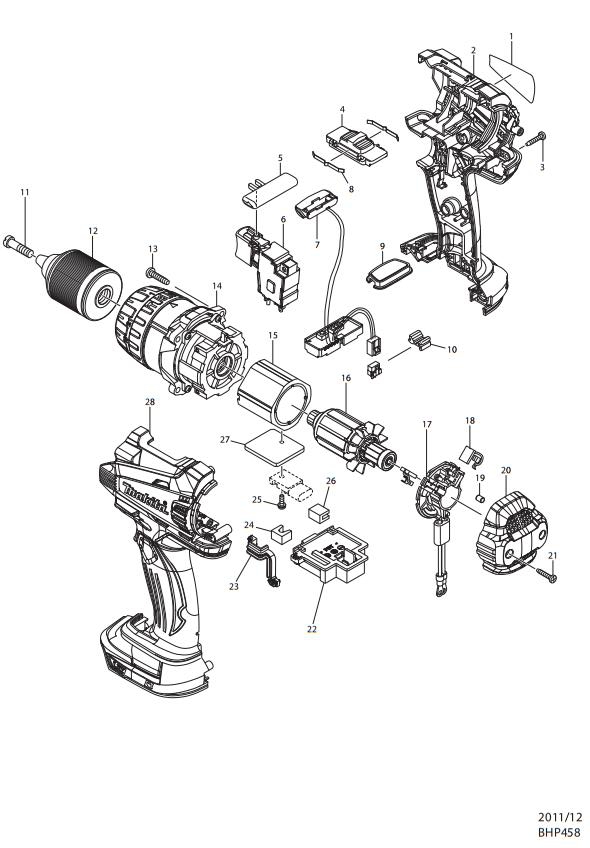

DHP458RFE / RME / Z充电式冲击起子电钻
| 充电式冲击起子电钻 | DHP458RFE / RME / Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 2 | 187430-3 | 机壳 | 1 |
| 2C01 | 263005-3 | 橡胶柱 6 | 2 |
| 2C02 | 252126-6 | 六角螺母 M4-73 | 2 |
| 包含零件.28 | 0 | ||
| 3 | 266130-9 | 自攻螺丝 PT3X16 | 7 |
| 4 | 126100-9 | 转速调节杆总成 | 1 |
| 4C01 | 233438-6 | 压簧 4 | 2 |
| 5 | 419250-0 | 正反转换杆 | 1 |
| 6 | 650724-4 | 开关 TG573FSB-3 | 1 |
| 7 | 620138-1 | 灯电路 | 1 |
| 8 | 232220-0 | 片簧 | 2 |
| 9 | 140963-9 | 开关垫板组件 | 1 |
| 10 | 424476-1 | 衬垫 | 1 |
| 11 | 251468-5 | 一字平头螺丝 M6X22 | 1 |
| 12 | 766015-4 | 无匙钻夹头 13 | 1 |
| 13 | 265995-6 | 自攻螺丝 PT4X18 | 4 |
| 14 | 126448-9 | 齿轮总成 | 1 |
| 15 | 638989-8 | 定子 | 1 |
| 16 | 619301-1 | 转子 | 1 |
| 17 | 638614-1 | 碳刷握 | 1 |
| 18 | 194427-5 | 碳刷 CB-440 | 1 |
| 19 | 263032-0 | 橡皮销 4 | 2 |
| 20 | 453394-6 | 后盖 | 1 |
| 21 | 266130-9 | 自攻螺丝 PT3X16 | 2 |
| 22 | 644808-8 | 电池接板 | 1 |
| 23 | 424430-5 | 密封圈 | 1 |
| 24 | 423422-1 | 海绵 A | 1 |
| 25 | 911013-5 | 半圆头螺丝 M3X10 | 1 |
| 26 | 423423-9 | 海绵 B | 1 |
| 27 | 689176-2 | 散热片 | 1 |
| 28 | 187430-3 | 机壳 | 1 |
| 28C01 | 263005-3 | 橡胶柱 6 | 2 |
| 28C02 | 252126-6 | 六角螺母 M4-73 | 2 |
| 包含零件.2 | 0 | ||
| A01 | 123257-7 | 手柄总成 | 1 |
| A01C01 | 154935-8 | 手柄总成 36 | 1 |
| A01C02 | 266899-5 | 螺栓 M8X140 | 1 |
| A01C03 | 346566-9 | 手柄弹簧 60 | 1 |
| A01C04 | 455189-3 | 手柄座 60 | 1 |
| A01C05 | 265785-7 | 指旋螺丝 | 1 |
| A01C06 | 931202-6 | 六角螺母 M5 | 1 |
| A02 | 251314-2 | 半圆头螺丝 | 2 |
| A03 | 346317-0 | 挂钩 | 1 |
| A04 | 452947-8 | 批头固定 | 1 |
| A05 | 784637-8 | 改锥头 | 2 |
| A06 | 122576-8 | 刹车杆组件 | 1 |
| A07 | 195592-3 | 充电器DC18RC | 1 |
| A08 | 194476-2 | 电池组件 BL1830 | 2 |
| A08A | 196403-5 | 电池BL1840 4.0AH | 2 |
| A09 | 450128-8 | 电池盖 | 1 |
| A10 | 821524-1 | 塑料携带箱 | 1 |
