DGA406RME/RFJ1/RMJ1/Z/ZX1充电式角向磨光机

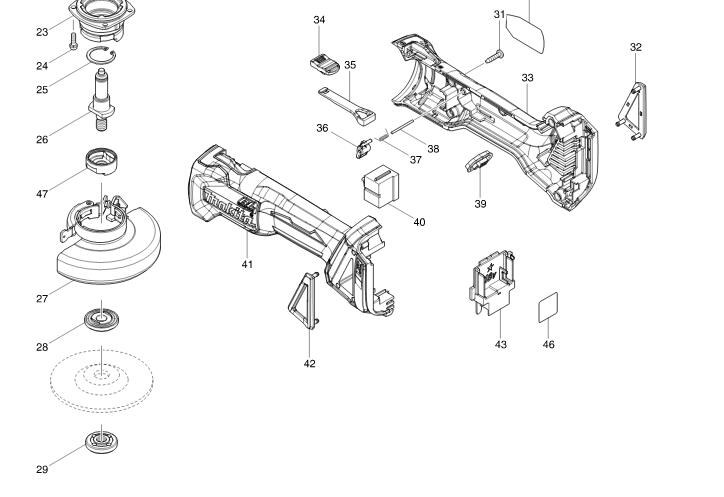

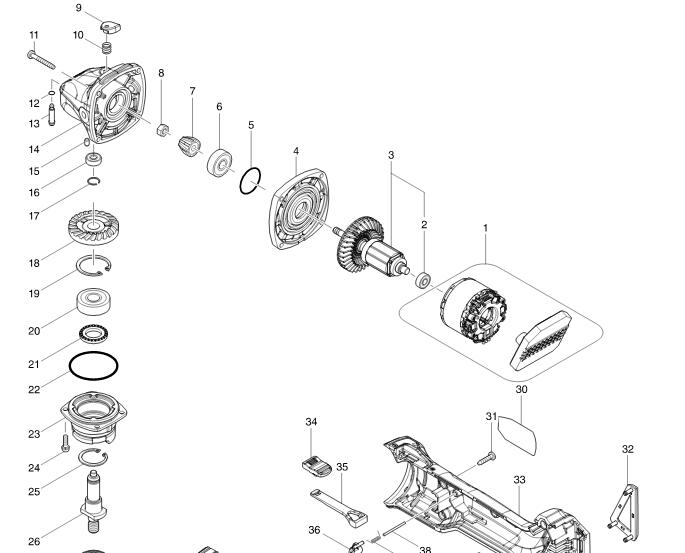

| 充电式角向磨光机 | DGA406RME/RFJ1/RMJ1/Z/ZX1 |
|
| 图号 | 零件编号 | 零件名称 | 数量 |
| 1 | 629201-7 | 定子 | 1 |
| 2 | 211021-9 | 轴承 607LLB | 1 |
| 3 | 510300-5 | 转子 | 1 |
| 包含零件.2 | |||
| 4 | 319214-3 | 齿轮箱盖 | 1 |
| 5 | 213445-5 | O形圈 26 | 1 |
| 6 | 210042-8 | 轴承 629LLB | 1 |
| 7 | 227541-3 | 直齿伞齿轮10 (机齿轮） | 1 |
| 8 | 252186-8 | 六角螺母 M6 | 1 |
| 9 | 417771-6 | 锁销盖 | 1 |
| 10 | 233072-2 | 压簧 8 | 1 |
| 11 | 266361-0 | 自攻螺丝 M4X30 | 4 |
| 12 | 213960-9 | O形圈 5 | 1 |
| 13 | 256546-6 | 锁销 4 | 1 |
| 14 | 319213-5 | 齿轮箱 | 1 |
| 15 | 263002-9 | 橡胶柱 4 | 1 |
| 16 | 210006-2 | 轴承 696ZZ | 1 |
| 17 | 233950-6 | 卡簧 11 | 1 |
| 18 | 227641-9 | 螺旋伞齿轮 37 | 1 |
| 19 | 962151-6 | 挡圈 R－32 | 1 |
| 20 | 211129-9 | 轴承 6201DDW | 1 |
| 21 | 262153-5 | 毡环 16 | 1 |
| 22 | 213622-9 | O形圈 45 | 1 |
| 23 | 319399-5 | 轴承室 | 1 |
| 24 | 911121-2 | 半圆头螺丝 M4X14 | 4 |
| 25 | 962105-3 | 挡圈 R-26 | 1 |
| 26 | 326669-5 | 主轴 | 1 |
| 27 | 125885-4 | 砂轮罩 100AK | 1 |
| 27C01 | 213009-5 | O形圈 4 | 1 |
| 27C02 | 265180-1 | 半圆头螺丝 M5X16 | 1 |
| 28 | 224483-2 | 内法兰 30 | 1 |
| 29 | 224559-5 | 锁紧螺母 10－30 | 1 |
| 31 | 266326-2 | 自攻螺丝 M4×18 | 5 |
| 32 | 455450-8 | 防尘盖 R | 1 |
| 33 | 187998-9 | 机壳 | 1 |
| 33C01 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.41 | |||
| 34 | 455447-7 | 开关按钮 | 1 |
| 35 | 455446-9 | 开关杆 | 1 |
| 36 | 455448-5 | 杆 | 1 |
| 37 | 231679-8 | 扭簧 2 | 1 |
| 38 | 268330-7 | 销 2 | 1 |
| 39 | 142901-7 | 指示灯面板 | 1 |
| 40 | 650579-7 | 开关 1246.3223 | 1 |
| 41 | 187998-9 | 机壳 | 1 |
| 41C01 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.33 | |||
| 42 | 455449-3 | 防尘盖 L | 1 |
| 43 | 643899-6 | 电池接板 | 1 |
| 47 | 310516-0 | 法兰 B | 1 |
| A01 | A-80852 | 砂轮片100*6*16 | 1 |
| A02 | 158237-4 | 把手 36 | 1 |
| A03 | 782420-7 | 锁紧螺母扳手 20 | 1 |
| A04B | 195592-3 | 充电器DC18RC | 1 |
| A05B | 194476-2 | 电池组件 BL1830 | 2 |
| A05C | 197270-1 | 电池 BL1840B | 2 |
| A05D | 197285-8 | 电池 BL1850B | 2 |
| A06B | 450128-8 | 电池盖 | 1 |
| A07B | 821636-0 | 塑料携带箱 | 1 |
