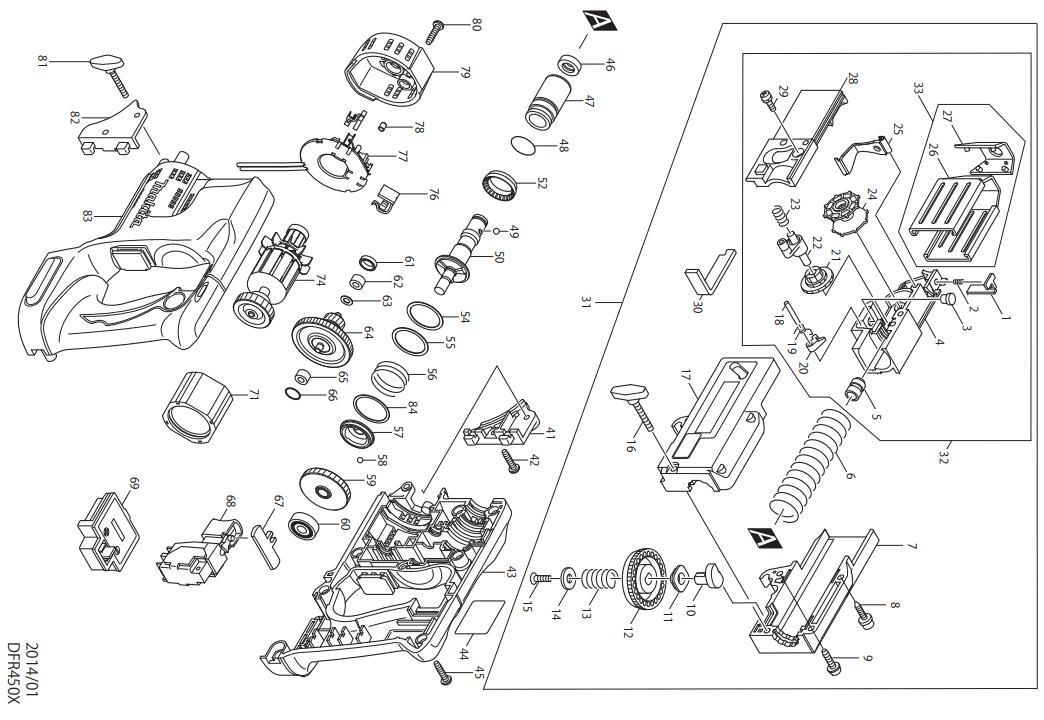

DFR450ZX/Z充电式自动送料螺丝枪
| 充电式自动送料螺丝枪 | DFR450ZX/Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 001 | 344625-3 | 板杆 | 1 |
| 002 | 233211-4 | 压簧2 | 1 |
| 003 | 256451-7 | 销子6 | 1 |
| 004 | 416500-4 | 送料箱 | 1 |
| 005 | 257685-5 | 衬套5 | 1 |
| 006 | 233209-1 | 压簧21 | 1 |
| 007 | 182994-2 | 传动箱（左） | 1 |
| 包含零件.17 | 0 | ||
| 008 | 266045-0 | 自攻螺丝 4X20 | 2 |
| 009 | 266020-6 | 自攻螺丝 4X12 | 1 |
| 010 | 310091-6 | 调档销 | 1 |
| 011 | 257686-3 | 衬套8 | 1 |
| 012 | 417056-0 | 定位盘 | 1 |
| 013 | 213105-9 | O圈 11 | 1 |
| 014 | 267201-5 | 平垫圈6 | 1 |
| 015 | 912117-6 | 沉头螺丝 M4X12 | 1 |
| 016 | 265779-2 | 螺丝 M3X28 | 1 |
| 017 | 182994-2 | 传动箱（左） | 1 |
| 包含零件.7 | 0 | ||
| 018 | 256158-5 | 销子 3 | 1 |
| 019 | 231636-6 | 扭簧4 | 1 |
| 020 | 310062-3 | 限动块 | 1 |
| 021 | 226344-2 | 直齿轮16 | 1 |
| 022 | 152580-3 | 曲轴 | 1 |
| 023 | 233212-2 | 压簧6 | 1 |
| 024 | 416518-5 | 带轮 | 1 |
| 025 | 162201-9 | 防尘盖 | 1 |
| 026 | 344628-7 | 深度控制器 | 1 |
| 027 | 421617-0 | 挡板 | 1 |
| 028 | 152581-1 | 箱盖 | 1 |
| 029 | 911133-5 | 半圆头螺丝 M4X18 | 1 |
| 030 | 344626-1 | 板块 | 1 |
| 031 | 193024-4 | 传动箱组件 | 1 |
| 包含零件.1-30 | 0 | ||
| 032 | 192853-2 | 送料箱组件 | 1 |
| 包含零件.1-5，18-29 | 0 | ||
| 033 | 152676-0 | 底座组件 | 1 |
| 包含零件.26，27 | 0 | ||
| 041 | 188040-9 | 螺丝导板 | 1 |
| 包含零件.82 | 0 | ||
| 042 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 043 | 187478-5 | 机壳 | 1 |
| 包含零件.83 | 0 | ||
| 045 | 265995-6 | 自攻螺丝 PT4X18 | 9 |
| 046 | 421467-3 | 防尘盖 | 1 |
| 047 | 214172-7 | 平面轴承 14 | 1 |
| 048 | 213262-3 | O形圈 18 | 1 |
| 049 | 216001-0 | 钢珠 3.5 | 1 |
| 050 | 324807-3 | 主轴 A | 1 |
| 052 | 421927-5 | 衬套 20 | 1 |
| 054 | 267331-2 | 平垫圈25 | 1 |
| 055 | 267331-2 | 平垫圈25 | 1 |
| 056 | 234017-3 | 压簧 25 | 1 |
| 057 | 223169-5 | 离合凸轮 C | 1 |
| 058 | 216008-6 | 钢球4 | 3 |
| 059 | 226670-9 | 斜齿轮 48 | 1 |
| 060 | 211034-0 | 轴承608 | 1 |
| 061 | 165115-1 | 橡胶套筒10 | 1 |
| 062 | 214017-9 | 滑动轴承5 | 1 |
| 063 | 253811-4 | 平垫圈5 | 1 |
| 064 | 154937-4 | 齿轮总成 18-44 | 1 |
| 065 | 214017-9 | 滑动轴承5 | 1 |
| 066 | 213055-8 | O形圈 10 | 1 |
| 067 | 419304-3 | 转换杆 | 1 |
| 068 | 650670-1 | 开关 TG513SBA-2 | 1 |
| 069 | 643860-3 | 电池接板 | 1 |
| 071 | 638426-2 | 定子 | 1 |
| 074 | 619216-2 | 转子 | 1 |
| 076 | 194427-5 | 碳刷 CB-440 | 1 |
| 077 | 638433-5 | 碳刷握 | 1 |
| 077C01 | 231696-8 | 扭簧 R | 1 |
| 077C02 | 231697-6 | 扭簧 L | 1 |
| 078 | 263032-0 | 橡皮销 4 | 2 |
| 079 | 419307-7 | 前盖 | 1 |
| 080 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 081 | 265779-2 | 螺丝 M3X28 | 1 |
| 082 | 188040-9 | 螺丝导板组件 | 1 |
| 包含零件.41 | 0 | ||
| 083 | 187478-5 | 机壳 | 1 |
| 包含零件.43 | 0 | ||
| 084 | 267332-0 | 平垫圈 26 | 1 |
| A01 | 281217-6 | 挂钩 | 1 |
| A02 | A-16536 | 十字改锥头 NO.2-132L | 1 |
| E01 | 620122-6 | 控制器 | 1 |
