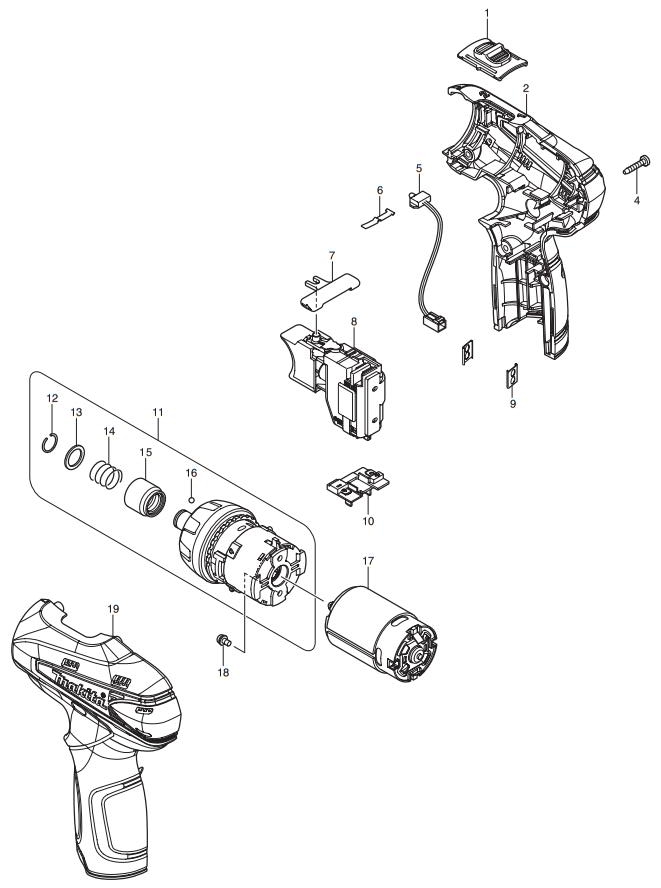

DF030DWE/DZ/Z充电式起子电钻
| 充电式起子电钻 | DF030DWE/DZ/Z |
|
| 图号 | 部件号 | 部件名称/注解 | 使用数量 |
| 1 | 125461-4 | 变速杆组件 | 1 |
| 1 | 231433-0 | 压缩弹簧 4 | 2 |
| 2 | 188498-2 | 机壳 | 1 |
| 包含零件.19 | |||
| 4 | 266130-9 | 自攻螺丝 3X16 | 6 |
| 5 | 631813-4 | 二极管电路 | 1 |
| 6 | 232239-9 | 板簧 | 1 |
| 7 | 450504-6 | 正反转切换杆 | 1 |
| 8 | 650599-1 | 开关 C3HY-1A-LM | 1 |
| 9 | 345998-7 | 摆盘 | 2 |
| 10 | 643830-2 | 电池接板 | 1 |
| 11 | 125460-6 | 齿轮组件 | 1 |
| 包含零件. 12-16 | |||
| 12 | 231965-7 | 止动环 10 | 1 |
| 13 | 267143-3 | 平垫圈 11 | 1 |
| 14 | 233005-7 | 压缩弹簧 13 | 1 |
| 15 | 324919-2 | 衬套 | 1 |
| 16 | 216019-1 | 钢珠 3 | 2 |
| 17 | 629853-4 | 直流马达 | 1 |
| 18 | 911003-8 | 盘头螺钉 M3X6 | 2 |
| 19 | 188498-2 | 机壳 | 1 |
| 包含零件 2 | |||
| A01 | 168467-9 | 手枪皮套 | 1 |
| A02 | 630589-0 | DC10WA电池充电器 | 1 |
| A03 | 638595-9 | 电池组 BL1013 | 2 |
| A04 | 784250-2 | 改锥头 2-45 | 1 |
| A05 | 824781-0 | 塑料外壳 | 1 |
| A06 | 824842-6 | 塑料外壳 | 1 |
| A06 | 417724-5 | 插销 | 2 |
