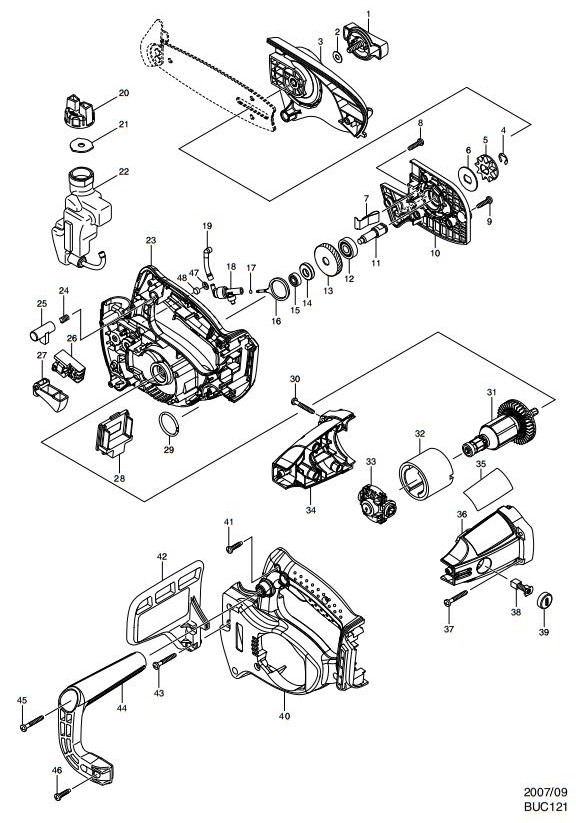

BUC121RFE·DUC121RFE/RME/Z充电式链锯
| 充电式链锯 | BUC121RFE·DUC121RFE/RME/Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 158472-4 | 调节钮总成 | 1 |
| 2 | 267004-7 | 平垫圈 6 | 1 |
| 3 | 158471-6 | 链轮盖总成 | 1 |
| 4 | 961014-3 | 挡圈 E-8 | 1 |
| 5 | 221527-9 | 链轮 9 | 1 |
| 6 | 267732-4 | 锁定垫片 12 | 1 |
| 7 | 232238-1 | 片簧 | 1 |
| 8 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 9 | 265995-6 | 自攻螺丝 PT4X18 | 3 |
| 10 | 450213-7 | 轴承室 | 1 |
| 11 | 323806-2 | 主轴 | 1 |
| 12 | 211051-0 | 轴承609LLB | 1 |
| 13 | 226673-3 | 斜齿轮 50 | 1 |
| 14 | 450436-7 | 凸轮 | 1 |
| 15 | 210033-9 | 轴承 696ZZ | 1 |
| 16 | 450435-9 | 曲轴 | 1 |
| 17 | 213993-4 | O形圈 1.5 | 1 |
| 18 | 158571-2 | 油泵 | 1 |
| 19 | 421615-4 | 连接管 | 1 |
| 20 | 158810-0 | 油箱盖 | 1 |
| 22 | 158634-4 | 油箱 | 1 |
| 23 | 188474-6 | 手柄 | 1 |
| 包含零件. 40 | |||
| 24 | 231470-4 | 弹簧 | 1 |
| 25 | 416178-3 | 转换钮 | 1 |
| 26 | 651938-8 | 开关 TG72B | 1 |
| 27 | 450212-9 | 开关杆 | 1 |
| 28 | 643867-9 | 电池接板 | 1 |
| 29 | 257264-9 | 圈 30 | 1 |
| 30 | 265995-6 | 自攻螺丝 PT4X18 | 4 |
| 31 | 619223-5 | 转子 | 1 |
| 32 | 638138-7 | 定子 | 1 |
| 33 | 638608-6 | 碳刷座 | 1 |
| 34 | 188468-1 | 机壳 | 1 |
| 包含零件. 36 | |||
| 37 | 266050-7 | 自攻螺丝 4X30 | 4 |
| 38 | 191971-3 | 碳刷 CB-430 | 1 |
| 39 | 643954-4 | 碳刷盖 | 2 |
| 40 | 188474-6 | 手柄 | 1 |
| 包含零件. 23 | |||
| 41 | 265995-6 | 自攻螺丝 PT4X18 | 6 |
| 42 | 450210-3 | 制动手柄 | 1 |
| 43 | 266050-7 | 自攻螺丝 4X30 | 2 |
| 44 | 450217-9 | 前手柄 | 1 |
| 45 | 266050-7 | 自攻螺丝 4X30 | 1 |
| 46 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 47 | 259041-5 | 螺母 8 | 1 |
| 48 | 443125-1 | 过滤器 | 1 |
| A01 | 158476-6 | 导板 | 1 |
| A02 | 416311-7 | 导板套 | 1 |
| A03 | 182229-1 | 链条油100CC | 1 |
| A04 | 744003-1 | 锉刀 | 1 |
| A05 | 194477-0 | 电池BL1430 | 2 |
| A06 | 450128-8 | 电池盖 | 1 |
| A08 | 824820-6 | 塑料携带箱 | 1 |
| A08 | 163455-1 | 固定板 | 2 |
| A10 | 791284-8 | 链锯 | 1 |
