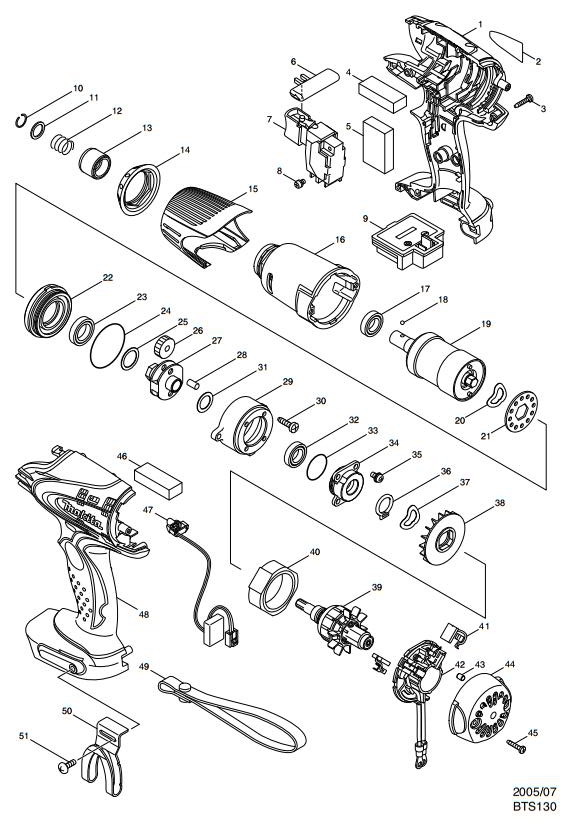

BTS130RFE充电式冲击起子机
| 充电式冲击起子机 | BTS130RFE |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 188267-1 | 机壳 | 1 |
| 包含零件. 45,46,48 | |||
| 3 | 266130-9 | 自攻螺丝 PT3X16 | 9 |
| 4 | 423352-6 | 海绵垫片 B | 1 |
| 5 | 423351-8 | 海绵垫片 A | 1 |
| 6 | 419041-9 | 转换杆 | 1 |
| 7 | 650652-3 | 开关 TG553FSB-1B | 1 |
| 8 | 652045-0 | 十字半圆头螺丝 M3.5X5 | 2 |
| 9 | 643866-1 | 电池接板 | 1 |
| 10 | 231965-7 | 弹性环10 | 1 |
| 11 | 267143-3 | 平垫圈11 | 1 |
| 12 | 233005-7 | 压簧 13 | 1 |
| 13 | 324615-2 | 衬套 | 1 |
| 14 | 424197-5 | 缓冲器 | 1 |
| 15 | 419168-5 | 头壳盖 | 1 |
| 16 | 154740-3 | 头壳总成 | 1 |
| 17 | 211136-2 | 轴承6801LLB | 1 |
| 18 | 216019-1 | 钢球 3 | 2 |
| 19 | 154887-3 | 液压组件 | 1 |
| 20 | 267721-9 | 波形垫圈 15 | 1 |
| 21 | 345636-1 | 锁定垫圈 | 1 |
| 22 | 317963-6 | 轴承室 B | 1 |
| 23 | 211233-4 | 轴承 6802LLB | 1 |
| 24 | 213508-7 | O形圈 38 | 1 |
| 25 | 253147-1 | 平垫圈15 | 1 |
| 26 | 226336-1 | 直齿圆柱齿轮 22 | 2 |
| 27 | 324600-5 | 齿轮架 | 1 |
| 28 | 256253-1 | 销子5 | 2 |
| 29 | 313126-2 | 内齿轮箱 | 1 |
| 30 | 266034-5 | 自攻螺丝 CT4X16 | 2 |
| 31 | 253052-2 | 平垫圈12 | 1 |
| 32 | 211136-2 | 轴承6801LLB | 1 |
| 33 | 213373-4 | O形圈 22 | 1 |
| 34 | 154881-5 | 轴承室总成 | 1 |
| 包含零件. 32 | |||
| 35 | 911506-2 | 半圆头螺丝 M4X8 | 4 |
| 36 | 961054-1 | 含油承轴 | 1 |
| 37 | 267721-9 | 波形垫圈 15 | 1 |
| 38 | 240086-4 | 风叶46 | 1 |
| 39 | 619168-7 | 转子 | 1 |
| 40 | 638396-5 | 电动机壳 | 1 |
| 41 | 194427-5 | 碳刷 CB-440 | 1 |
| 42 | 638434-3 | 碳刷座 | 1 |
| 42 | 231696-8 | 扭簧 R | 1 |
| 42 | 231697-6 | 扭簧 L | 1 |
| 43 | 263032-0 | 橡皮销 4 | 2 |
| 44 | 418981-8 | 后盖 | 1 |
| 45 | 266130-9 | 自攻螺丝 PT3X16 | 2 |
| 46 | 423352-6 | 海绵垫片 B | 1 |
| 47 | 631631-0 | 照明灯 | 1 |
| 48 | 188267-1 | 机壳 | 1 |
| 包含零件. 1,45,46 | |||
| 50 | 346317-0 | 挂钩 | 1 |
| 51 | 251314-2 | 半圆头螺丝 | 1 |
| A02 | 194477-0 | 电池BL1430 | 2 |
| A03 | 824753-5 | 塑料携带箱 | 1 |
| A03 | 417724-5 | 门闩 | 2 |
| A03 | 419216-0 | 手柄 | 1 |
| A05 | 450128-8 | 电池盖 | 1 |
