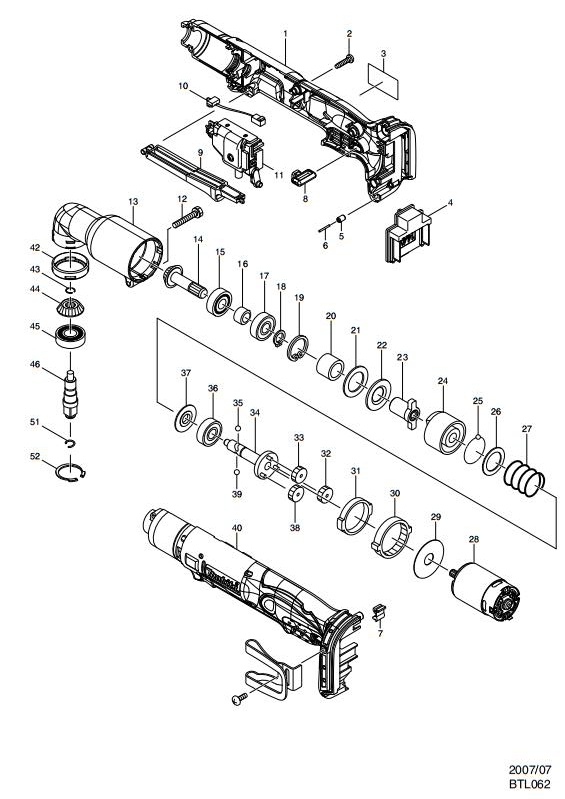

BTL062RFE/Z·DTL062RFE/Z充电式角向冲击扳手
| 充电式角向冲击扳手 | BTL062RFE/Z·DTL062RFE/Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 187499-7 | 机壳 | 1 |
| 1 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件. 40 | |||
| 2 | 265995-6 | 自攻螺丝 PT4X18 | 8 |
| 4 | 643866-1 | 电池接板 | 1 |
| 5 | 263036-2 | 橡皮销 5 | 1 |
| 6 | 268184-2 | 销 1.5 | 1 |
| 7 | 424026-2 | 衬垫 | 1 |
| 8 | 450126-2 | 正反转转换杆 | 1 |
| 9 | 450125-4 | 开关杆 | 1 |
| 10 | 631778-0 | LED指示灯 | 1 |
| 11 | 638885-0 | 开关 | 1 |
| 12 | 265409-5 | 六角螺丝 M5X30 | 1 |
| 13 | 152461-1 | 角向头壳总成 | 1 |
| 14 | 226720-0 | 锥齿轮 13 | 1 |
| 15 | 211064-1 | 轴承 6000 | 1 |
| 16 | 257660-1 | 衬套 10 | 1 |
| 17 | 211061-7 | 轴承 6000LLB | 1 |
| 18 | 961006-2 | 挡圈 S―10 | 1 |
| 19 | 962105-3 | 挡圈 R-26 | 1 |
| 20 | 257662-7 | 衬套 15 | 1 |
| 21 | 261095-0 | 橡胶垫 21 | 1 |
| 22 | 267120-5 | 平垫圈 15 | 1 |
| 23 | 322689-7 | 从动冲击块 | 1 |
| 24 | 322688-9 | 主动冲击块 | 1 |
| 25 | 216001-0 | 钢珠 3.5 | 22 |
| 26 | 267121-3 | 平垫圈20 | 1 |
| 27 | 233107-9 | 压簧 22 | 1 |
| 28 | 629844-5 | 直流电机 | 1 |
| 29 | 267053-4 | 平垫圈 12 | 1 |
| 30 | 226280-2 | 内齿轮 69 | 1 |
| 31 | 257187-1 | 环 32 | 1 |
| 32 | 226279-7 | 行星齿轮 29 | 1 |
| 33 | 226279-7 | 行星齿轮 29 | 1 |
| 34 | 154416-2 | 主轴总成 | 1 |
| 35 | 216002-8 | 钢球 4.8 | 1 |
| 36 | 211064-1 | 轴承 6000 | 1 |
| 37 | 322719-4 | 平垫圈 10 | 1 |
| 38 | 226279-7 | 行星齿轮 29 | 1 |
| 39 | 216002-8 | 钢球 4.8 | 1 |
| 40 | 187499-7 | 机壳 | 1 |
| 40 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件. 1 | |||
| 42 | 424044-0 | 橡胶环 32 | 1 |
| 43 | 231990-8 | 弹性环 9 | 1 |
| 44 | 226721-8 | 锥形齿轮 13 | 1 |
| 45 | 211131-2 | 轴承 6001DDW | 1 |
| 46 | 324026-1 | 主轴 | 1 |
| 51 | 231964-9 | 止动环7 | 1 |
| 52 | 962116-8 | 挡圈 R-28 | 1 |
| A01 | 346317-0 | 挂钩 | 1 |
| A02 | 251314-2 | 半圆头螺丝 | 1 |
| A04 | 194477-0 | 电池BL1430 | 2 |
| A05 | 163455-1 | 固定板 | 2 |
| A07 | 450128-8 | 电池盖 | 1 |
