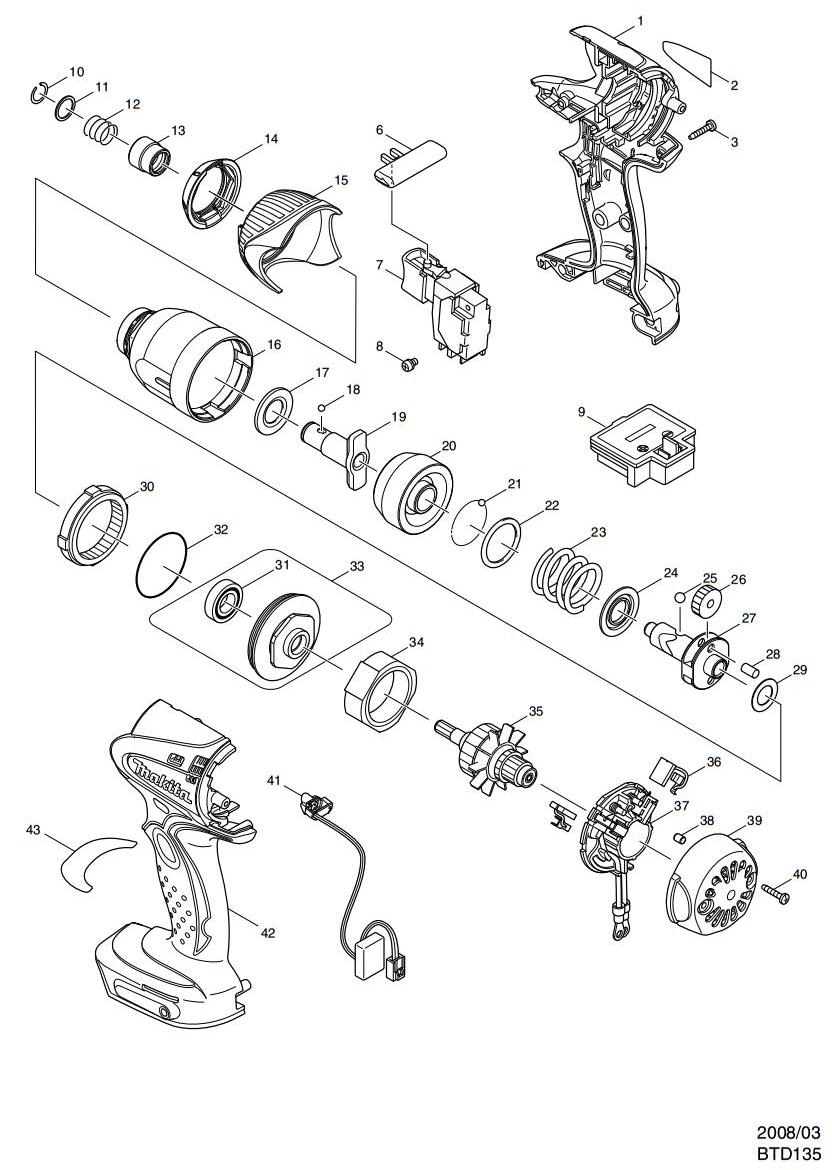

BTD135RHE 充电式冲击起子机
| 充电式冲击起子机 | BTD135RHE |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 188576-8 | 机壳 | 1 |
| 包含零件. 42 | |||
| 3 | 266130-9 | 自攻螺丝 PT3X16 | 8 |
| 6 | 419041-9 | 转换杆 | 1 |
| 7 | 650564-0 | 开关 TG553FSB-1 | 1 |
| 8 | 652045-0 | 十字半圆头螺丝 M3.5X5 | 2 |
| 9 | 643828-9 | 电池接板 | 1 |
| 10 | 231951-8 | 弹性环11 | 1 |
| 11 | 267085-1 | 平垫圈12 | 1 |
| 12 | 233005-7 | 压簧 13 | 1 |
| 13 | 324878-0 | 套筒 | 1 |
| 14 | 424369-2 | 减震杯 | 1 |
| 15 | 452381-2 | 头壳罩 | 1 |
| 16 | 154590-6 | 头壳总成 | 1 |
| 17 | 261108-7 | 尼龙垫圈 14 | 1 |
| 18 | 216001-0 | 钢珠 3.5 | 2 |
| 19 | 325974-7 | 从动冲击块 N | 1 |
| 20 | 324583-9 | 主动冲击块 | 1 |
| 21 | 216001-0 | 钢珠 3.5 | 24 |
| 22 | 267175-0 | 平垫圈24 | 1 |
| 23 | 233430-2 | 压簧 24 | 1 |
| 24 | 267766-7 | 平垫圈14 | 1 |
| 25 | 216011-7 | 钢珠 5.6 | 2 |
| 26 | 226336-1 | 直齿圆柱齿轮 22 | 2 |
| 27 | 324552-0 | 主轴 | 1 |
| 28 | 256253-1 | 销子5 | 2 |
| 29 | 267212-0 | 平垫圈12 | 1 |
| 30 | 227150-8 | 内齿轮 51 | 1 |
| 31 | 211140-1 | 轴承6901LLB | 1 |
| 32 | 213507-9 | O形圈 40 | 1 |
| 33 | 154769-9 | 轴承室总成 | 1 |
| 包含零件. 31 | |||
| 34 | 638396-5 | 电动机壳 | 1 |
| 35 | 619244-7 | 转子 | 1 |
| 36 | 194427-5 | 碳刷 CB-440 | 1 |
| 37 | 638387-6 | 碳刷座 | 1 |
| 37 | 231696-8 | 扭簧 R | 1 |
| 37 | 231697-6 | 扭簧 L | 1 |
| 38 | 263032-0 | 橡皮销 4 | 2 |
| 39 | 418981-8 | 后盖 | 1 |
| 40 | 266130-9 | 自攻螺丝 PT3X16 | 2 |
| 41 | 631747-1 | 照明灯电路 | 1 |
| 42 | 188576-8 | 机壳 | 1 |
| 包含零件. 1 | |||
| A02 | 194560-3 | 电池 BL1415 | 2 |
| A03 | 450128-8 | 电池盖 | 1 |
| A04 | 824774-7 | 塑料携带箱 | 1 |
| A04 | 324679-6 | 杆 | 1 |
| A04 | 417724-5 | 门闩 | 2 |
| A04 | 419216-0 | 手柄 | 1 |
