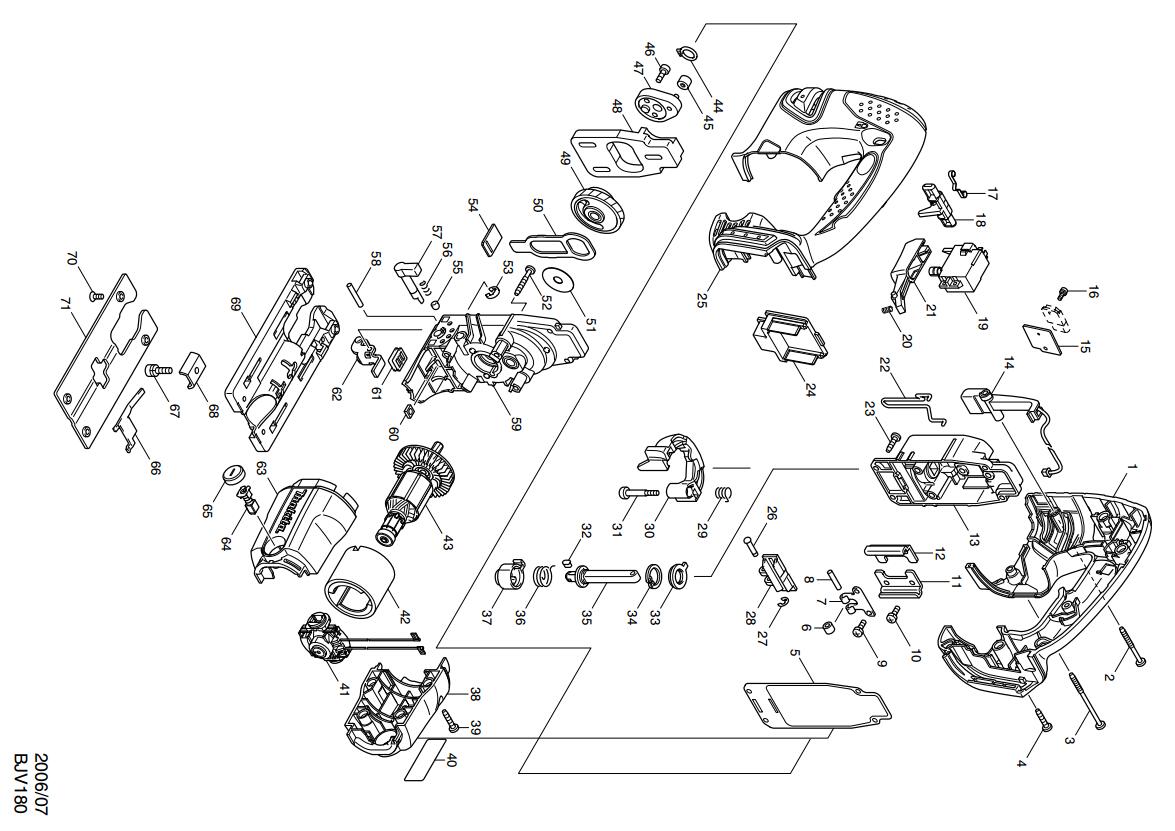

BJV180Z(裸机)•DJV180Z充电式曲线锯
| 充电式曲线锯 | BJV180Z(裸机)•DJV180Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 188207-9 | 手柄 | 1 |
| 包含零件. 25 | |||
| 2 | 266048-4 | 自攻螺丝 M4X40 | 1 |
| 3 | 266091-3 | 自攻螺丝 PT4X50 | 1 |
| 4 | 265995-6 | 自攻螺丝 PT4X18 | 5 |
| 5 | 442138-9 | 衬垫 | 1 |
| 6 | 214031-5 | 平面轴承４ | 1 |
| 7 | 232207-2 | 片簧 | 1 |
| 8 | 256117-9 | 销子4 | 1 |
| 9 | 911111-5 | 半圆头螺丝 M4X10 | 2 |
| 10 | 911111-5 | 半圆头螺丝 M4X10 | 2 |
| 11 | 345240-6 | 直线导轨 | 1 |
| 12 | 345240-6 | 直线导轨 | 1 |
| 13 | 153338-3 | 齿轮箱盖总成 | 1 |
| 13 | 253313-0 | 薄垫片 14 | 1 |
| 13 | 257250-0 | 环 20 | 1 |
| 13 | 421815-6 | 防尘密封圈 | 1 |
| 14 | 631744-7 | 光电路 | 1 |
| 15 | 689070-8 | 散热板 | 1 |
| 16 | 911006-2 | 半圆头螺丝 M3X8 | 1 |
| 17 | 232152-1 | 片簧 | 1 |
| 18 | 419613-0 | 锁定按钮 | 1 |
| 19 | 650584-4 | 开关 C3LA-2A-PLSR | 1 |
| 20 | 233118-4 | 压簧 4 | 1 |
| 21 | 419754-2 | 开关杆 | 1 |
| 22 | 324233-6 | 安全护架 | 1 |
| 23 | 266034-5 | 自攻螺丝 CT4X16 | 4 |
| 24 | 643812-4 | 电池接板 | 1 |
| 25 | 188207-9 | 手柄 | 1 |
| 包含零件. 1 | |||
| 26 | 268090-1 | 销 4 | 1 |
| 27 | 961017-7 | 挡圈E－3 | 1 |
| 28 | 310134-4 | 滑块 | 1 |
| 29 | 231659-4 | 扭簧 6 | 1 |
| 30 | 419820-5 | 开启环 | 1 |
| 31 | 265026-1 | 半圆头螺丝 M4 | 1 |
| 32 | 310135-2 | 销 | 1 |
| 33 | 421817-2 | 防尘盖 | 1 |
| 34 | 962068-3 | 挡圈 R-18 | 1 |
| 35 | 165326-8 | 杆 | 1 |
| 36 | 231660-9 | 扭簧 15 | 1 |
| 37 | 310136-0 | 锯片夹 | 1 |
| 38 | 188208-7 | 机壳 | 1 |
| 包含零件. 63 | |||
| 39 | 265995-6 | 自攻螺丝 PT4X18 | 4 |
| 40 | 862966-0 | 1 | |
| 41 | 638504-8 | 碳刷握 | 1 |
| 42 | 638373-7 | 定子 | 1 |
| 43 | 619206-5 | 转子 | 1 |
| 44 | 961004-6 | 挡圈 S－8 | 1 |
| 45 | 212014-9 | 滚针轴承 407 | 1 |
| 46 | 265353-6 | 内六角螺栓 M4X12 | 2 |
| 47 | 153336-7 | 曲轴 | 1 |
| 48 | 313108-4 | 平衡块 | 1 |
| 49 | 158168-7 | 齿轮总成 | 1 |
| 50 | 345235-9 | 推板 | 1 |
| 51 | 253877-4 | 平垫圈 8 | 1 |
| 52 | 266050-7 | 自攻螺丝 4X30 | 4 |
| 53 | 961018-5 | 挡圈（EXT）E－5 | 1 |
| 54 | 417839-8 | 密封板 | 1 |
| 55 | 286032-3 | 帽 5 | 1 |
| 56 | 233139-6 | 压簧 3 | 1 |
| 57 | 272244-4 | 杆 17 | 1 |
| 58 | 268063-4 | 销 4 | 1 |
| 59 | 158169-5 | 齿轮箱总成 | 1 |
| 60 | 252171-1 | 螺母 M5-8 | 1 |
| 61 | 421816-4 | 防尘密封垫 | 1 |
| 62 | 153334-1 | 档护架 | 1 |
| 63 | 188208-7 | 机壳 | 1 |
| 包含零件. 38 | |||
| 64 | 191971-3 | 碳刷 CB-430 | 1 |
| 65 | 643807-7 | 碳刷盖 | 2 |
| 66 | 232208-0 | 片簧 | 1 |
| 67 | 922226-3 | 内六角螺栓 M5X18 | 1 |
| 68 | 345237-5 | 曲柄板 | 1 |
| 69 | 317565-8 | 底板 | 1 |
| 70 | 912107-9 | 沉头螺丝 M4X8 | 4 |
| 71 | 345238-3 | 底板防护板 | 1 |
| A01 | 415524-7 | 防裂纹装置 | 1 |
| A02 | 417852-6 | 盖板 | 1 |
| A04 | A-85737 | T式曲线锯片B-22 | 1 |
| A05 | A-85628 | 曲线锯锯片B10 | 1 |
| A06 | A-85793 | T式曲线锯锯片BR-13 | 1 |
| A07 | 783202-0 | 六角扳手4 | 1 |
