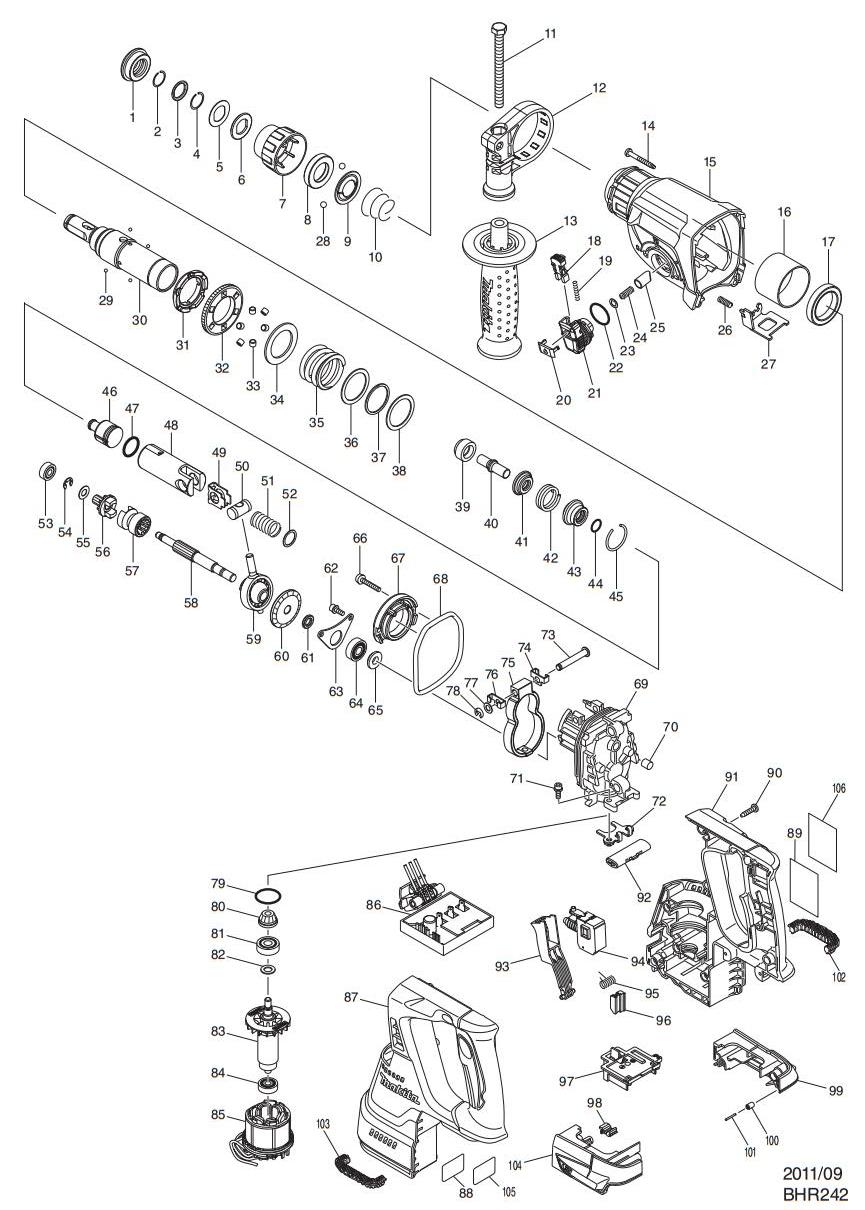

BHR242RFE·DHR242RFE/RME/Z充电式电锤
| 充电式电锤 | BHR242RFE·DHR242RFE/RME/Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 286288-8 | 防尘帽 35 | 1 |
| 2 | 233989-9 | 弹性环 14 | 1 |
| 3 | 346221-3 | 垫圈 16 | 1 |
| 4 | 233992-0 | 弹性环 15 | 1 |
| 5 | 267437-6 | 平垫圈 17 | 1 |
| 6 | 424364-2 | 橡胶环 16 | 1 |
| 7 | 451533-2 | 夹头盖 | 1 |
| 8 | 325813-1 | 环 21 | 1 |
| 9 | 346177-0 | 导线垫圈 | 1 |
| 10 | 233916-6 | 压簧 21－29 | 1 |
| 11 | 266745-2 | 内六角螺栓 M8X90 | 1 |
| 12 | 453129-5 | 手柄座 | 1 |
| 13 | 158057-6 | 手柄组件 36 | 1 |
| 14 | 266351-3 | 自攻螺丝 4X35 | 4 |
| 15 | 141229-0 | 齿轮箱总成 | 1 |
| 15C01 | 213345-9 | 油封圈25 | 1 |
| 16 | 331890-3 | 杯形衬套 | 1 |
| 17 | 211294-4 | 轴承 6806LLU | 1 |
| 18 | 454112-5 | 锁定钮 | 1 |
| 19 | 234264-6 | 压簧 3 | 1 |
| 20 | 453131-8 | 调节杆盖 | 1 |
| 21 | 453125-3 | 调节杆 | 1 |
| 22 | 213381-5 | O形圈 21 | 1 |
| 23 | 253308-3 | 薄垫圈 6 | 1 |
| 24 | 234147-0 | 压簧 5 | 1 |
| 25 | 325785-0 | 推棒 | 1 |
| 26 | 233360-7 | 压簧4 | 1 |
| 27 | 346537-6 | 锁定盘 | 1 |
| 28 | 216022-2 | 钢珠 7.0 | 2 |
| 29 | 216019-1 | 钢球 3 | 4 |
| 30 | 140265-3 | 钻套 | 1 |
| 31 | 313149-0 | 驱动法兰 | 1 |
| 32 | 227232-6 | 直齿轮 51 | 1 |
| 33 | 268226-2 | 销 6 | 6 |
| 34 | 267414-8 | 平垫圈 30 | 1 |
| 35 | 234148-8 | 压簧 31 | 1 |
| 36 | 267153-0 | 平垫圈 30 | 1 |
| 37 | 257932-4 | 螺环垫圈 30 | 1 |
| 38 | 267153-0 | 平垫圈 30 | 1 |
| 39 | 325783-4 | 衬套 9B | 1 |
| 40 | 325789-2 | 冲击杆 A | 1 |
| 41 | 325792-3 | 垫圈 10 | 1 |
| 42 | 234149-6 | 压簧 20 | 1 |
| 43 | 325793-1 | O形圈座 B | 1 |
| 44 | 213073-6 | O形圈 9 | 1 |
| 45 | 233979-2 | 弹性环28 | 1 |
| 46 | 326139-4 | 撞锤 | 1 |
| 47 | 213258-4 | O形圈 17.5 | 1 |
| 48 | 310345-1 | 活塞 | 1 |
| 49 | 346036-8 | 导向盘 | 1 |
| 50 | 324215-8 | 活塞销 | 1 |
| 51 | 234098-7 | 压簧 14 | 1 |
| 52 | 267447-3 | 平垫圈 14 | 1 |
| 53 | 211012-0 | 轴承 606ZZ | 1 |
| 54 | 257336-0 | 止动环 EXT U-6 | 1 |
| 55 | 253186-1 | 平垫圈7 | 1 |
| 56 | 227231-8 | 直齿轮 10 | 1 |
| 57 | 331814-9 | 离合凸轮 A | 1 |
| 58 | 326140-9 | 凸轮杆 | 1 |
| 59 | 219020-5 | 摆动轴承 10 | 1 |
| 60 | 227588-7 | 螺旋伞齿轮 32 | 1 |
| 61 | 257323-9 | 环 8 | 1 |
| 62 | 922118-6 | 内六角螺栓 M4X12 | 2 |
| 63 | 346038-4 | 轴承保持架 B | 1 |
| 64 | 211032-4 | 轴承608ZZ | 1 |
| 65 | 324212-4 | 圈 8 | 1 |
| 66 | 922147-9 | 内六角螺栓 M4X25 | 2 |
| 67 | 141230-5 | 内盖 | 1 |
| 68 | 213767-3 | O形圈 75 | 1 |
| 69 | 318810-4 | 内壳 | 1 |
| 70 | 443153-6 | 毛毡 | 1 |
| 71 | 922118-6 | 内六角螺栓 M4X12 | 2 |
| 72 | 346536-8 | 轴承保持架 A | 1 |
| 73 | 256536-9 | 销 6 | 1 |
| 74 | 346538-4 | 导向盘 | 1 |
| 75 | 313224-2 | 配重环 | 1 |
| 76 | 346538-4 | 导向盘 | 1 |
| 77 | 253726-5 | 平垫圈6 | 1 |
| 78 | 961018-5 | 挡圈（EXT）E－5 | 1 |
| 79 | 213008-7 | O形圈 22.4 | 1 |
| 80 | 141458-5 | 螺旋伞齿轮 11 | 1 |
| 81 | 210024-0 | 轴承608LLU | 1 |
| 82 | 253835-0 | 平垫圈 8 | 1 |
| 83 | 619293-4 | 转子 | 1 |
| 84 | 210022-4 | 轴承 626DDW | 1 |
| 85 | 629922-1 | 定子 | 1 |
| 86 | 620096-1 | 控制器 | 1 |
| 87 | 187302-2 | 机壳 | 1 |
| 包含零件.91 | 0 | ||
| 90 | 266326-2 | 自攻螺丝 M4×18 | 10 |
| 91 | 187302-2 | 机壳 | 1 |
| 包含零件.87 | 0 | ||
| 92 | 453124-5 | 转换杆 | 1 |
| 93 | 453123-7 | 开关杆 | 1 |
| 94 | 650674-3 | 开关 C3JW-1-P | 1 |
| 95 | 233598-4 | 拉簧 6 | 1 |
| 96 | 313226-8 | 开口片 | 1 |
| 97 | 643859-8 | 电池接板 | 1 |
| 98 | 424476-1 | 衬垫 | 1 |
| 99 | 187377-1 | 电池安装壳 | 1 |
| 99C01 | 263005-3 | 橡胶柱 6 | 2 |
| 包含零件.104 | 0 | ||
| 100 | 263036-2 | 橡皮销 5 | 1 |
| 101 | 268184-2 | 销 1.5 | 1 |
| 102 | 424473-7 | 橡胶衬垫 | 1 |
| 103 | 424473-7 | 橡胶衬垫 | 1 |
| 104 | 187377-1 | 电池安装壳 | 1 |
| 包含零件.99 | 0 | ||
| 104C01 | 263005-3 | 橡胶柱 6 | 2 |
| A01 | 324219-0 | 深度规 | 1 |
| A02 | 630724-0 | 快速充电器 DC18RC | 1 |
| A03 | 194476-2 | 电池组件 BL1830 | 2 |
| A04 | 450128-8 | 电池盖 | 1 |
| A05 | 141401-4 | 塑料携带箱 | 1 |
| A05C01 | 162271-8 | 锁销 | 2 |
