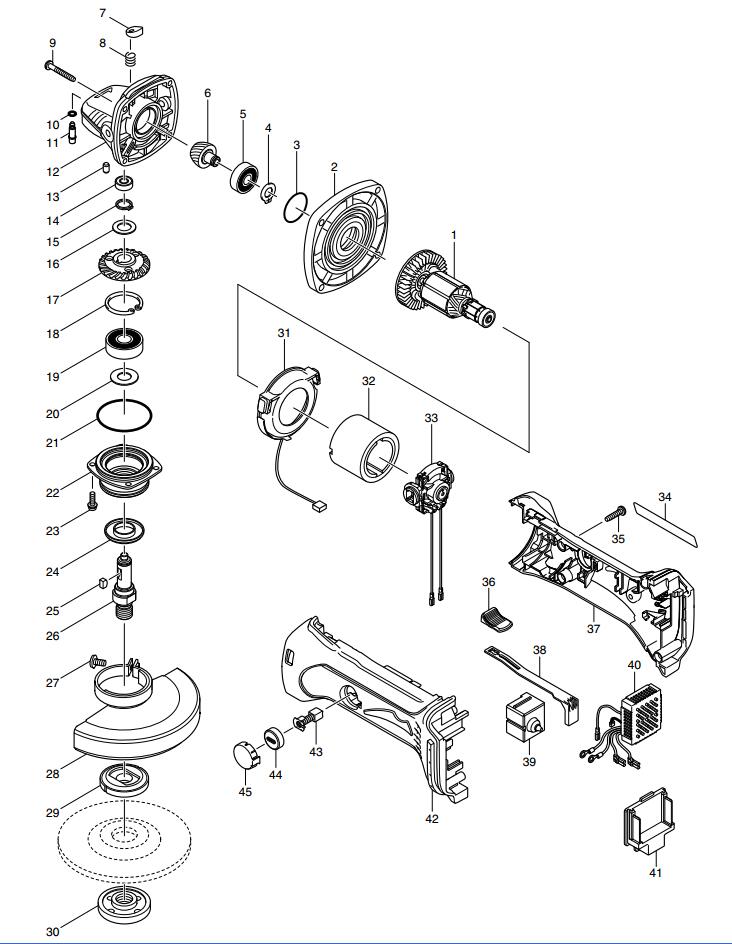

BGA450RFE·DGA450RFE/RME充电式角向磨光机
| 充电式角向磨光机 | BGA450RFE·DGA450RFE/RME |
|
| 图号 | 部件号 | 部件名称 | 数量 |
| 1 | 619217-0 | 转子组件 | 1 |
| 1 | 421977-0 | 橡皮环 13 | 1 |
| 2 | 317821-6 | 齿轮箱盖 | 1 |
| 3 | 213445-5 | O形圈 26 | 1 |
| 4 | 961005-4 | 挡圈 S－9 | 1 |
| 5 | 210042-8 | 轴承 629LLB | 1 |
| 6 | 227501-5 | 螺旋伞齿轮 19 | 1 |
| 7 | 417771-6 | 锁销盖 | 1 |
| 8 | 233072-2 | 压簧 8 | 1 |
| 9 | 266050-7 | 自攻螺丝 4X30 | 4 |
| 9 | 266361-0 | 自攻螺丝 M4X30 | 4 |
| 10 | 213960-9 | O形圈 5 | 1 |
| 11 | 256496-5 | 锁销 4 | 1 |
| 12 | 318051-2 | 头壳 | 1 |
| 13 | 263002-9 | 橡胶柱 4 | 1 |
| 14 | 210033-9 | 轴承 696ZZ | 1 |
| 15 | 961052-5 | 挡圈S－12 | 1 |
| 16 | 253744-3 | 平垫圈 12 | 1 |
| 17 | 227502-3 | 螺旋伞齿轮 39 | 1 |
| 18 | 962151-6 | 挡圈 R－32 | 1 |
| 19 | 211129-9 | 轴承 6201DDW | 1 |
| 20 | 267238-2 | 平垫圈 12 | 1 |
| 21 | 213622-9 | O形圈 45 | 1 |
| 22 | 317819-3 | 轴承室 | 1 |
| 22 | 318331-6 | 轴承室 | 1 |
| 23 | 911121-2 | 半圆头螺丝 M4X14 | 4 |
| 24 | 345464-4 | 迷宫式垫圈 | 1 |
| 25 | 254011-9 | 半圆键 4 | 1 |
| 26 | 324489-1 | 主轴 | 1 |
| 27 | 265103-9 | 半圆头螺丝 M5X14 | 1 |
| 27 | 265180-1 | 半圆头螺丝 M5X16 | 1 |
| 28 | 125267-0 | 砂轮罩 | 1 |
| 28 | 122886-3 | 砂轮罩 | 1 |
| 28 | 213009-5 | O形圈 4 | 1 |
| 29 | 224298-7 | 内压板 42 | 1 |
| 29 | 224415-9 | 内压板 42 | 1 |
| 30 | 224554-5 | 锁紧螺母 14－45 | 1 |
| 31 | 631714-6 | 指示灯 | 1 |
| 32 | 638376-1 | 电动机壳 | 1 |
| 32 | 638627-2 | 定子 | 1 |
| 33 | 638448-2 | 碳刷握总成 | 1 |
| 35 | 265995-6 | 自攻螺丝 PT4X18 | 5 |
| 35 | 266326-2 | 自攻螺丝 M4×18 | 5 |
| 36 | 419566-3 | 开关按扭 | 1 |
| 37 | 188282-5 | 机壳 | 1 |
| 37 | 188703-7 | 机壳 | 1 |
| 38 | 419519-2 | 开关杆 | 1 |
| 39 | 650579-7 | 开关 1246.3223 | 1 |
| 40 | 631712-0 | 控制器 | 1 |
| 41 | 643811-6 | 电池接板 | 1 |
| 41 | 643847-5 | 电池接板 | 1 |
| 42 | 188282-5 | 机壳 | 1 |
| 42 | 188703-7 | 机壳 | 1 |
| 43 | 191971-3 | 碳刷 CB-430 | 1 |
| 44 | 643954-4 | 碳刷盖 | 2 |
| 45 | 419518-4 | 固定盖 | 2 |
| A01 | 153489-2 | 辅助手柄 | 1 |
| A02 | 782423-1 | 锁紧螺母扳手 35 | 1 |
| A04 | 194065-3 | 电池BL1430 | 2 |
| A04 | 194477-0 | 电池BL1430 | 2 |
| A05 | 824767-4 | 塑料携带箱 | 1 |
| A05 | 163455-1 | 固定板 | 2 |
| A05 | 141257-5 | 塑料携带箱 | 1 |
| A05 | 163455-1 | 固定板 | 2 |
| A07 | 450128-8 | 电池盖 | 1 |
