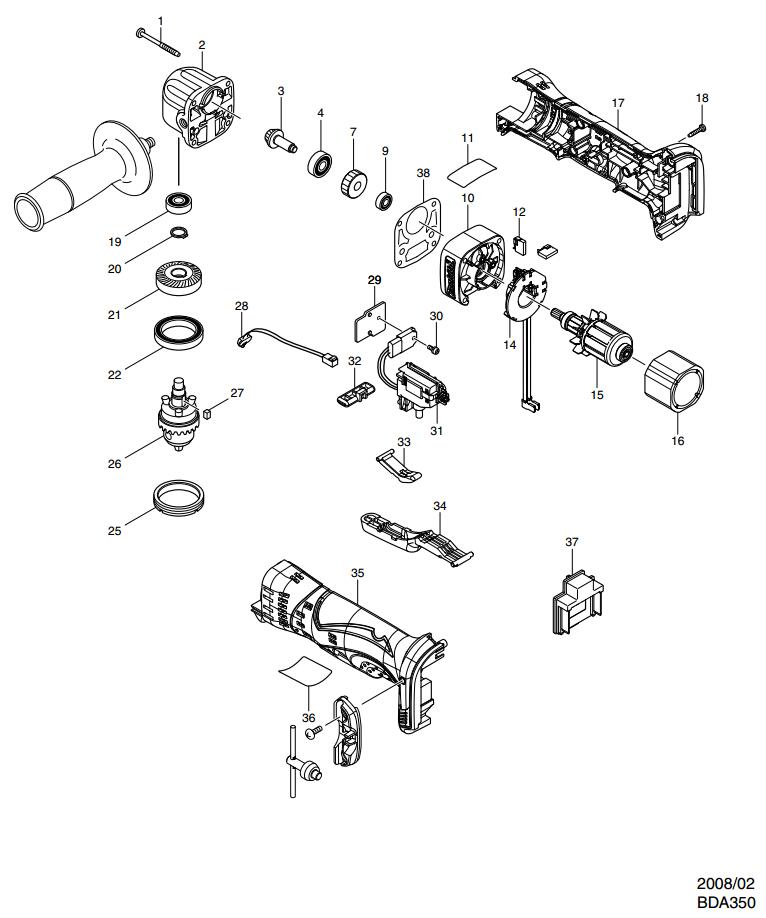

BDA350RFE·DDA350RFE/RME/Z充电式角向电钻
| 充电式角向电钻 | BDA350RFE·DDA350RFE/RME/Z |
|
| 图号 | 部件号 | 部件名称 | 数量 |
| 1 | 266069-6 | 自攻螺丝 4X45 | 4 |
| 2 | 317635-3 | 齿轮箱 | 1 |
| 3 | 227436-0 | 螺旋伞齿轮 9 | 1 |
| 4 | 210029-0 | 轴承 608ZZ | 1 |
| 7 | 227230-0 | 直齿轮 29 | 1 |
| 9 | 210033-9 | 轴承 696ZZ | 1 |
| 10 | 450607-6 | 齿轮箱 | 1 |
| 12 | 194427-5 | 碳刷 CB-440 | 1 |
| 14 | 539189-2 | 碳刷握 | 1 |
| 15 | 619232-4 | 转子 | 1 |
| 16 | 638613-3 | 定子 | 1 |
| 17 | 187129-0 | 机壳 | 1 |
| 18 | 266130-9 | 自攻螺丝 PT3X16 | 5 |
| 19 | 210029-0 | 轴承 608ZZ | 1 |
| 20 | 961052-5 | 挡圈S－12 | 1 |
| 21 | 227536-6 | 螺旋伞齿轮 26 | 1 |
| 22 | 211423-9 | 轴承 6806DDW | 1 |
| 25 | 285842-5 | 轴承托 36-43 | 1 |
| 26 | 763174-5 | 钻夹头 | 1 |
| 27 | 254201-4 | 键 4 | 1 |
| 28 | 631814-2 | LED电路 | 1 |
| 29 | 689098-6 | 散热片 | 1 |
| 30 | 911006-2 | 半圆头螺丝 M3X8 | 1 |
| 31 | 638881-8 | 开关 | 1 |
| 32 | 450610-7 | 转换杆 | 1 |
| 33 | 450609-2 | 连杆 | 1 |
| 34 | 450608-4 | 开关杆 | 1 |
| 35 | 187129-0 | 机壳 | 1 |
| 37 | 643811-6 | 电池接板 | 1 |
| 37 | 643867-9 | 电池接板 | 1 |
| 38 | 418036-9 | 衬垫 | 1 |
| A01 | 153489-2 | 辅助手柄 | 1 |
| A02 | 251314-2 | 半圆头螺丝 | 1 |
| A03 | 450688-0 | 钥匙架 | 1 |
| A04 | 763415-9 | 钻卡键 S10 | 1 |
| A06 | 194477-0 | 电池BL1430 | 2 |
| A07 | 450128-8 | 电池盖 | 1 |
| A08 | 824851-5 | 塑料携带箱 | 1 |
| A08 | 163455-1 | 固定板 | 2 |
