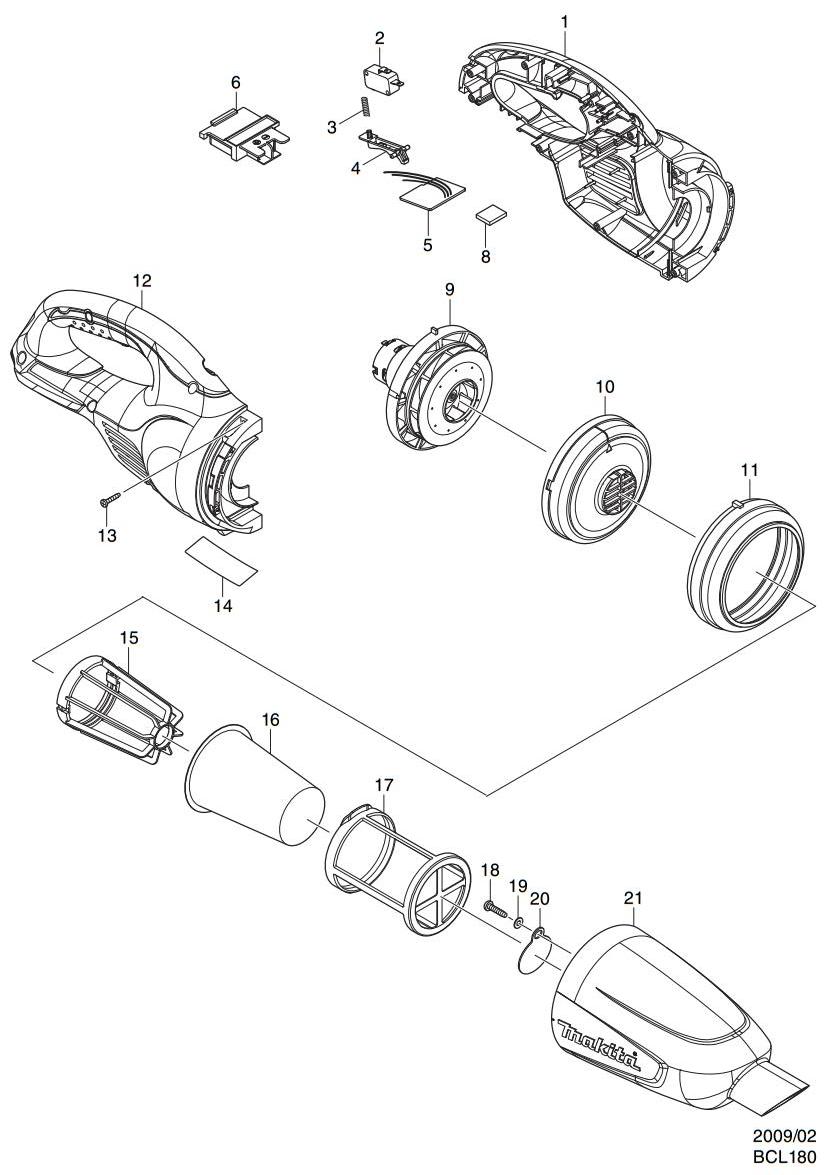

BCL180Z(裸机)·DCL180FRFW/FZW/RFW/SFB/ZB/ZW充电式吸尘器
| 充电式吸尘器 | BCL180Z(裸机)·DCL180FRFW/FZW/RFW/SFB/ZB/ZW |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 424209-4 | 海绵板 50-50 | 2 |
| 包含零件.12 | |||
| 001B | 187458-1 | 机壳 | 1 |
| 001C | 187460-4 | 机壳 | 1 |
| 001D | 183E54-3 | 机壳 | 1 |
| 001E | 183E54-3 | 机壳 | 1 |
| 001F | 187460-4 | 机壳 | 1 |
| 2 | 651891-8 | 开关 V-15-3A6 | 1 |
| 3 | 231473-8 | 压簧4 | 1 |
| 4 | 451227-9 | 开关杆 | 1 |
| 5 | 638936-9 | 控制器 | 1 |
| 6 | 643860-3 | 电池接板 | 1 |
| 8 | 424248-4 | 海绵板 15-25 | 1 |
| 9 | 125867-6 | 电机 | 1 |
| 9 | 452455-9 | 基板 | 1 |
| 9 | 265199-0 | 十字半圆头螺丝 M3X8 | 2 |
| 9 | 240102-2 | 风叶 82 | 1 |
| 10 | 416030-5 | 防尘盖 | 1 |
| 11 | 424320-2 | 橡胶环 | 1 |
| 12 | 424209-4 | 海绵板 50-50 | 2 |
| 包含零件.1 | |||
| 012B | 187458-1 | 机壳 | 1 |
| 012C | 187460-4 | 机壳 | 1 |
| 012D | 183E54-3 | 机壳 | 1 |
| 012E | 183E54-3 | 机壳 | 1 |
| 012F | 187460-4 | 机壳 | 1 |
| 13 | 266429-2 | 自攻螺丝 3X16 | 7 |
| 15 | 410237-5 | 撑条 | 1 |
| 16 | 443060-3 | 过滤器 | 1 |
| 17 | 451208-3 | 预过滤器 | 1 |
| 18 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 19 | 941051-3 | 平垫圈4 | 1 |
| 20 | 424208-6 | 阀门 | 1 |
| 021B | 451235-0 | 吸尘嘴 | 1 |
| 021C | 451226-1 | 吸尘嘴 | 1 |
| 021D | 456196-9 | 吸尘嘴 | 1 |
| 021E | 456196-9 | 吸尘嘴 | 1 |
| 021F | 451226-1 | 吸尘嘴 | 1 |
| 22 | 424308-2 | 海绵板 50-36 | 1 |
| 023B | 632H18-7 | 熔断器 | 1 |
| 023C | 632H18-7 | 熔断器 | 1 |
| 023D | 632H18-7 | 熔断器 | 1 |
| 023E | 632H18-7 | 熔断器 | 1 |
| 023F | 632H18-7 | 熔断器 | 1 |
| A01B | 123488-8 | 喷头组件 | 1 |
| A01BC01 | 451410-8 | 辊 | 4 |
| A01BC02 | 268208-4 | 销 3 | 4 |
| A01BC03 | 424096-1 | 擦片 | 1 |
| A01C | 123486-2 | 喷嘴组件 | 1 |
| A01CC01 | 451410-8 | 辊 | 4 |
| A01CC02 | 268208-4 | 销 3 | 4 |
| A01CC03 | 424096-1 | 擦片 | 1 |
| A01D | 123539-7 | 喷嘴组件 | 1 |
| A01DC01 | 451410-8 | 辊 | 4 |
| A01DC02 | 268208-4 | 销 3 | 4 |
| A01DC03 | 424096-1 | 擦片 | 1 |
| A01E | 123539-7 | 喷嘴组件 | 1 |
| A01EC01 | 451410-8 | 辊 | 4 |
| A01EC02 | 268208-4 | 销 3 | 4 |
| A01EC03 | 424096-1 | 擦片 | 1 |
| A01F | 123486-2 | 喷嘴组件 | 1 |
| A01FC01 | 451410-8 | 辊 | 4 |
| A01FC02 | 268208-4 | 销 3 | 4 |
| A01FC03 | 424096-1 | 擦片 | 1 |
| A02B | 451243-1 | 吸尘嘴带 | 1 |
| A02C | 451240-7 | 吸尘嘴带 | 1 |
| A02D | 456586-6 | 尖嘴喷头 | 1 |
| A02E | 456586-6 | 尖嘴喷头 | 1 |
| A02F | 451240-7 | 吸尘嘴带 | 1 |
| A03B | 451244-9 | 管 | 1 |
| A03C | 451241-5 | 管 | 1 |
| A03D | 456587-4 | 管子 | 1 |
| A03E | 456587-4 | 管子 | 1 |
| A03F | 451241-5 | 管 | 1 |
| A04B | 451245-7 | 吸尘嘴保持架带 | 1 |
| A04C | 451242-3 | 吸尘嘴保持架带 | 1 |
| A04D | 456585-8 | 吸尘嘴保持架带 | 1 |
| A04E | 456585-8 | 吸尘嘴保持架带 | 1 |
| A04F | 451242-3 | 吸尘嘴保持架带 | 1 |
| A05C | 195592-3 | 充电器DC18RC | 1 |
| A05D | 194539-4 | 充电器DC18SD | 1 |
| A06D | 197602-2 | 电池组件BL1830B | 1 |
| A06C | 197602-2 | 电池组件BL1830B | 1 |
