6980FDWAE充电式冲击起子机
充电式冲击起子机 | 6980FDWAE |
|

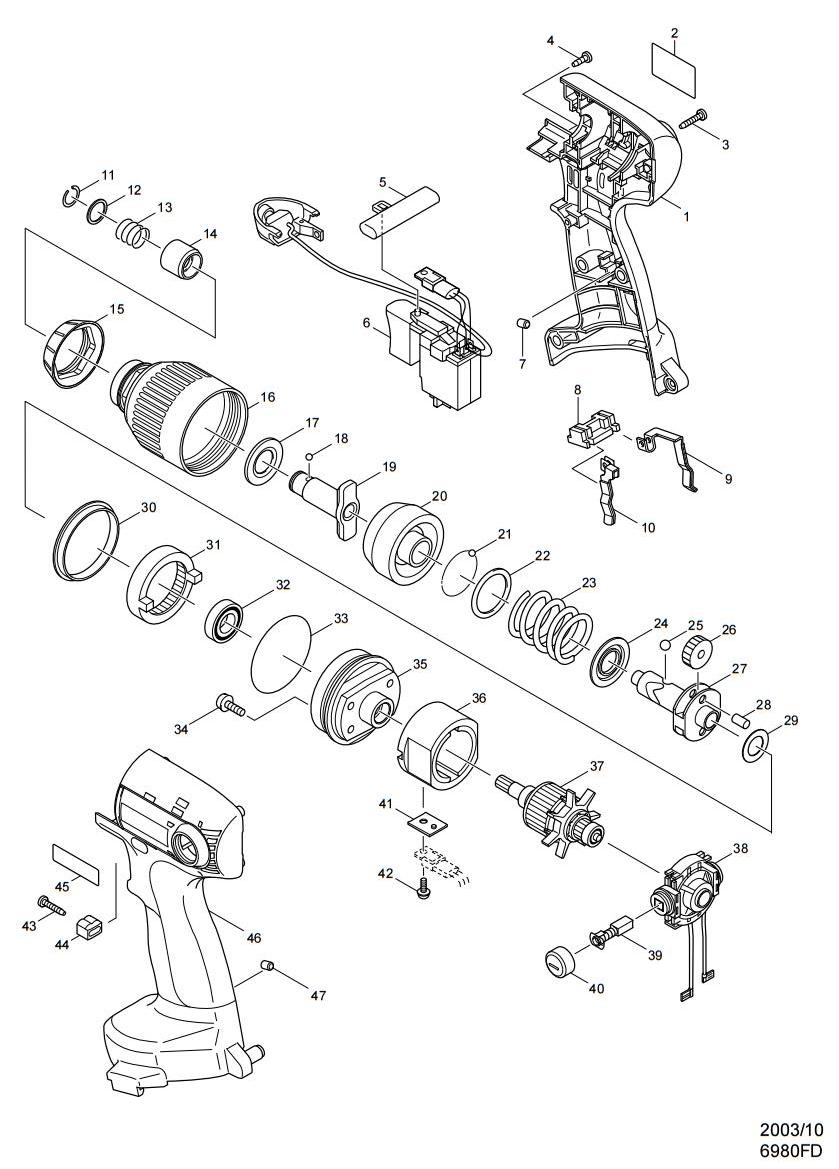

图号 | 部件号 | 部件名称/注解 | 数量 |
1 | 183777-3 | 电机机壳组件 | 1 |
包含零件. 46 | |||
3 | 266130-9 | 自攻螺丝 PT3X16 | 8 |
4 | 266007-8 | 自攻螺丝 PT3X10 | 1 |
5 | 416079-5 | 转换杆 | 1 |
6 | 638326-6 | 开关 | 1 |
7 | 263024-9 | 橡胶柱4 | 1 |
8 | 687085-9 | 保持架 | 1 |
9 | 654168-0 | 接电片(+) | 1 |
10 | 654169-8 | 接电片(-) | 1 |
11 | 231951-8 | 弹性环11 | 1 |
12 | 267085-1 | 平垫圈12 | 1 |
13 | 233005-7 | 压簧 13 | 1 |
14 | 324420-7 | 衬套 | 1 |
15 | 421847-3 | 缓冲器 | 1 |
16 | 153808-2 | 头壳 | 1 |
17 | 261108-7 | 尼龙垫圈 14 | 1 |
18 | 216001-0 | 钢珠 3.5 | 2 |
19 | 324510-6 | 从动冲击块N | 1 |
20 | 324262-9 | 主动冲击块 | 1 |
21 | 216001-0 | 钢珠 3.5 | 24 |
22 | 267175-0 | 平垫圈24 | 1 |
23 | 233274-0 | 压簧 25 | 1 |
24 | 267766-7 | 平垫圈14 | 1 |
25 | 216011-7 | 钢珠 5.6 | 2 |
26 | 226336-1 | 直齿圆柱齿轮 22 | 2 |
27 | 324220-5 | 主轴 | 1 |
28 | 256253-1 | 销子5 | 2 |
29 | 267212-0 | 平垫圈12 | 1 |
30 | 257254-2 | 环 41 | 1 |
31 | 227112-6 | 内齿轮 51 | 1 |
32 | 211150-8 | 轴承 6901ZZ | 1 |
33 | 213620-3 | O形圈46 | 1 |
34 | 911516-9 | 半圆头螺丝 M4×12 | 4 |
35 | 158079-6 | 内齿轮箱 | 1 |
包含零件. 32 | |||
36 | 638511-1 | 电动机壳 | 1 |
37 | 619084-3 | 转子 | 1 |
38 | 638156-5 | 碳刷座组件 | 1 |
39 | 193466-2 | 碳刷 CB-434 | 1 |
40 | 643933-2 | 碳刷盖 | 2 |
41 | 689096-0 | 辅助垫片 | 1 |
42 | 266170-7 | 自攻螺丝 ST3X8 | 1 |
43 | 266130-9 | 自攻螺丝 PT3X16 | 1 |
44 | 313118-1 | 限动块 | 1 |
46 | 183777-3 | 电机机壳组件 | 1 |
包含零件. 1 | |||
47 | 263024-9 | 橡胶柱4 | 1 |
A01 | 414938-7 | 电池盖 | 2 |
A02 | 192597-4 | 高能量电池 1222 | 2 |
包含零件.A01 | |||
A04 | 824635-1 | 塑料携带箱 | 1 |
A04 | 186347-7 | 固定板 | 1 |
