6924N扭剪扳手
| 扭剪扳手 | 6924N |
|

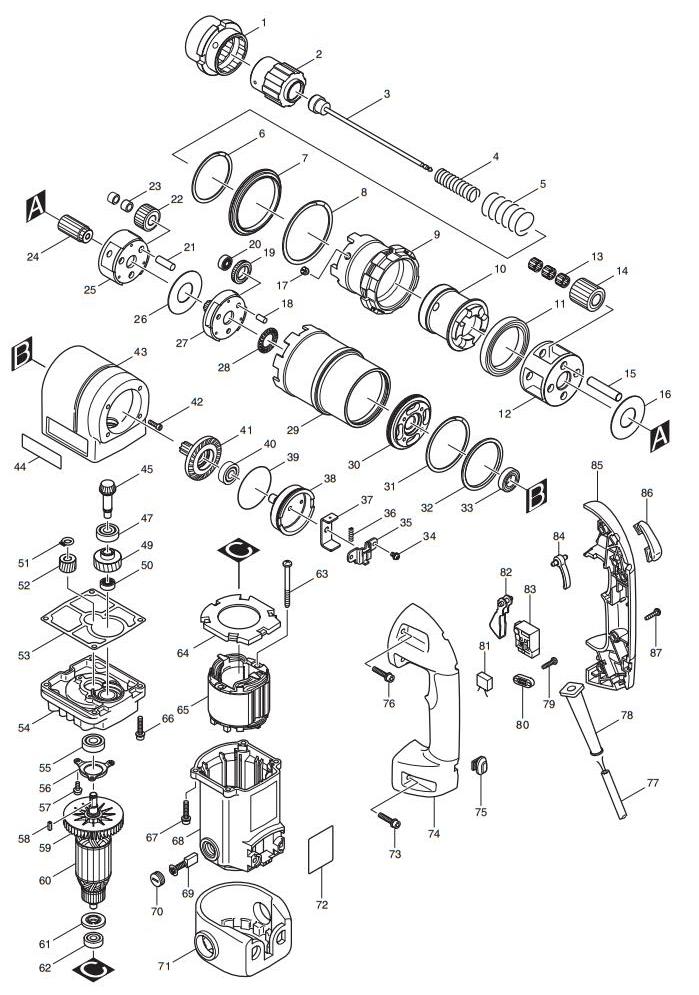

| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 194034-4 | 外套筒 22-49 | 1 |
| 2 | 194036-0 | 内套筒 22-49 | 1 |
| 3 | 165404-4 | 堑头接杆 | 1 |
| 4 | 233418-2 | 压簧 16 | 1 |
| 5 | 233420-5 | 压簧 28 | 1 |
| 6 | 257945-5 | 挡圈 68 | 1 |
| 7 | 324623-3 | 隔圈 | 1 |
| 8 | 962372-0 | 挡圈 78 | 1 |
| 9 | 324624-1 | 外支承套 | 1 |
| 10 | 154492-6 | 内支承套 | 1 |
| 11 | 211653-2 | 轴承 6811 | 1 |
| 12 | 310159-8 | 齿轮托架 B | 1 |
| 13 | 212078-3 | 滚针轴承 1010 | 12 |
| 14 | 227144-3 | 直齿轮 18 | 4 |
| 15 | 268124-0 | 销子 10 | 4 |
| 16 | 267289-5 | 平垫圈 25 | 1 |
| 17 | 266022-2 | 一字平头螺丝 M8X8 | 2 |
| 18 | 256211-7 | 销子 6 | 3 |
| 19 | 227140-1 | 直齿轮 26 | 3 |
| 20 | 211012-0 | 轴承 606ZZ | 3 |
| 21 | 268104-6 | 销子 8 | 3 |
| 22 | 227142-7 | 直齿轮 26 | 3 |
| 23 | 212026-2 | 滚针轴承 808 | 6 |
| 24 | 227143-5 | 直齿轮 10 | 1 |
| 25 | 310158-0 | 齿轮托架 A | 1 |
| 26 | 267289-5 | 平垫圈 25 | 1 |
| 27 | 227141-9 | 直齿轮 11 | 1 |
| 28 | 216419-5 | 推力滚针轴承 1831 | 1 |
| 29 | 227155-8 | 内齿轮 46-64 | 1 |
| 30 | 324519-8 | 轴承托架 | 1 |
| 31 | 257943-9 | 挡圈 68 | 1 |
| 32 | 257263-1 | 环 58 | 1 |
| 33 | 211221-1 | 轴承 6902 | 1 |
| 34 | 266199-3 | 内六角螺栓 M4X6 | 2 |
| 35 | 345476-7 | 导向板 | 1 |
| 36 | 233421-3 | 压簧 4 | 1 |
| 37 | 345493-7 | 止动板 | 1 |
| 38 | 324521-1 | 支承杆 | 1 |
| 39 | 213656-2 | O形圈 53 | 1 |
| 40 | 211064-1 | 轴承 6000 | 1 |
| 41 | 226828-0 | 齿轮 11-47 | 1 |
| 42 | 922122-5 | 内六角螺栓 M4X14 | 4 |
| 43 | 183928-8 | 齿轮箱 | 1 |
| 44 | 819001-5 | 牧田牌标签 | 2 |
| 45 | 227483-1 | 螺旋伞齿轮 15 | 1 |
| 47 | 211097-6 | 轴承 6000LLB | 1 |
| 49 | 226598-1 | 斜齿轮组件 27 | 1 |
| 50 | 211012-0 | 轴承 606ZZ | 1 |
| 51 | 961004-6 | 挡圈 S-8 | 1 |
| 52 | 226597-3 | 斜齿轮 15 | 1 |
| 53 | 418801-6 | 密封垫圈 | 1 |
| 54 | 317835-5 | 齿轮箱组件 | 1 |
| 55 | 211097-6 | 轴承 6000LLB | 1 |
| 56 | 344470-6 | 轴承保持架 | 1 |
| 57 | 251308-7 | 十字半圆头螺丝 M4X10 | 3 |
| 58 | 254236-5 | 键 3 | 1 |
| 59 | 241863-7 | 风叶 70 | 1 |
| 60 | 513592-5 | 转子组件 220V | 1 |
| 61 | 681644-1 | 绝缘垫圈 | 1 |
| 62 | 211031-6 | 轴承 608LLB | 1 |
| 63 | 266044-2 | 自攻螺丝 M5X60 | 2 |
| 64 | 418797-1 | 挡风板 | 1 |
| 65 | 594527-5 | 定子组件 220V | 1 |
| 66 | 922243-3 | 内六角螺栓 M5X25 | 4 |
| 67 | 922243-3 | 内六角螺栓 M5X25 | 4 |
| 68 | 154491-8 | 电机机壳 | 1 |
| 69 | 191963-2 | 碳刷 CB-303 | 1 |
| 70 | 643750-0 | 碳刷盖 5-11 | 2 |
| 71 | 421891-0 | 保护套 C | 1 |
| 72 | 861055-8 | 铭牌 6924NB | 1 |
| 73 | 922243-3 | 内六角螺栓 M5X25 | 2 |
| 74 | 183880-0 | 手柄组件 | 1 |
| 75 | 421890-2 | 保护套 B | 1 |
| 76 | 922243-3 | 内六角螺栓 M5X25 | 4 |
| 77 | 694324-0 | 电源线 1.5-2-2.5 | 1 |
| 78 | 682573-1 | 电源线护套 10 | 1 |
| 79 | 265995-6 | 自攻螺丝 M4X18 | 2 |
| 80 | 687052-4 | 电源线压板 | 1 |
| 81 | 645105-5 | 电容 | 1 |
| 82 | 414436-1 | 开关扳机 | 1 |
| 83 | 651835-8 | 开关 SP215C | 1 |
| 84 | 310157-2 | 铲形杆 | 1 |
| 85 | 183880-0 | 手柄组件 | 1 |
| 86 | 421889-7 | 保护套 A | 1 |
| 87 | 266045-0 | 自攻螺丝 M4X20 | 4 |
| A01 | 823286-7 | 铁制携带箱 | 1 |
| A02 | 783001-0 | 一字螺丝刀 6 | 1 |
| E01 | 652257-5 | 线卡 | 4 |
