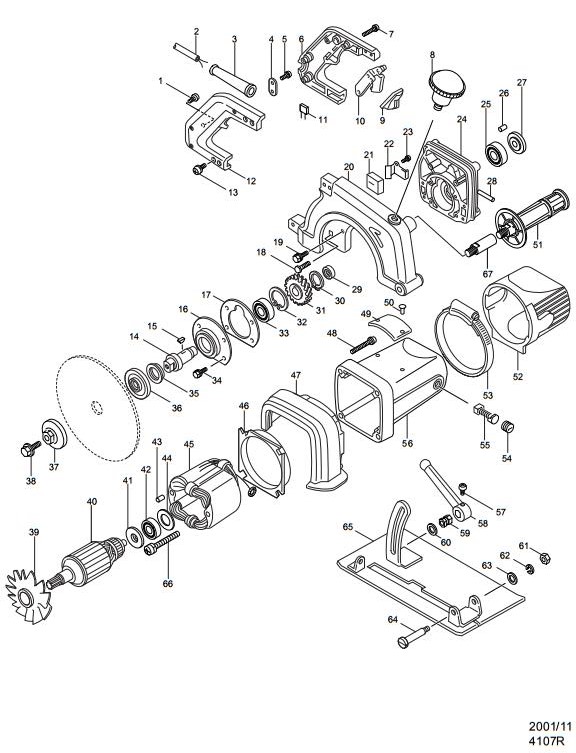

4107R切割机(云石机)
| 切割机(云石机) | 4107R |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 911103-4 | 半圆头螺丝 M4X6 | 1 |
| 2 | 694443-2 | 电源线 1.0-2-5.0 | 1 |
| 3 | 682505-8 | 电源线护套 10-90 | 1 |
| 4 | 687001-1 | 电源线压板 | 1 |
| 5 | 911128-8 | 半圆头螺丝 M4X16 | 2 |
| 6 | 183178-5 | 手柄组件 | 1 |
| 包含零件. 12 | |||
| 7 | 911153-9 | 半圆头螺丝 M4X28 | 3 |
| 8 | 271207-7 | 辅助手柄55 | 1 |
| 9 | 421224-9 | 开关防尘罩 | 1 |
| 10 | 651018-0 | 开关 HPAHR2-3S | 1 |
| 11 | 645117-8 | 电容 | 1 |
| 12 | 183178-5 | 手柄组件 | 1 |
| 包含零件. 6 | |||
| 13 | 911213-7 | 半圆头螺丝 M5X12 WR | 8 |
| 14 | 325402-2 | 主轴 | 1 |
| 15 | 254001-2 | 半圆键 4 | 1 |
| 16 | 315769-6 | 轴承室 | 1 |
| 17 | 442033-3 | 垫圈 | 1 |
| 18 | 265835-8 | 圆头方颈螺栓 M8X30 | 1 |
| 19 | 925231-9 | 十字槽六角头螺栓 M5X20 | 4 |
| 20 | 317317-7 | 护罩 | 1 |
| 21 | 685700-9 | 海绵垫 | 1 |
| 22 | 343330-9 | 盖片 | 1 |
| 23 | 911106-8 | 半圆头螺丝 M4X8 | 1 |
| 24 | 151874-3 | 齿轮箱 | 1 |
| 包含零件. 26 | |||
| 25 | 211228-7 | 轴承 6202DDW | 1 |
| 26 | 263005-3 | 橡胶柱 6 | 1 |
| 27 | 421281-7 | 防水密封圈34.5 | 1 |
| 28 | 422016-9 | 密封橡胶 | 1 |
| 29 | 212101-4 | 滚针轴承 1210 | 1 |
| 30 | 961057-5 | 挡圈 S－17 | 1 |
| 31 | 221607-1 | 斜齿轮45 | 1 |
| 32 | 962157-4 | 挡圈 R－40 | 1 |
| 33 | 211278-2 | 轴承 6203DDW | 1 |
| 34 | 925221-2 | 十字槽六角头螺栓 M5X16 | 4 |
| 35 | 421280-9 | 防水密封圈36 | 1 |
| 36 | 224200-0 | 内压板55 | 1 |
| 37 | 224286-4 | 外压板55 | 1 |
| 38 | 251644-1 | 六角螺栓 M8X20 | 1 |
| 39 | 241072-8 | 风叶97 | 1 |
| 40 | 514505-9 | 转子组件 220V | 1 |
| 包含零件. 25,27,39-42 | |||
| 41 | 681623-9 | 绝缘垫圈 | 1 |
| 42 | 211068-3 | 轴承6200LB | 1 |
| 43 | 263002-9 | 橡胶柱 4 | 1 |
| 44 | 253794-8 | 平垫圈18 | 1 |
| 45 | 524465-7 | 定子组件 220V | 1 |
| 45 | 654020-2 | 线耳 | 2 |
| 45 | 654502-4 | 连接头 P-2 | 2 |
| 46 | 343259-9 | 挡风圈 | 1 |
| 47 | 410920-4 | 防护罩 | 1 |
| 48 | 911263-2 | 半圆头螺丝 M5X40 WR | 4 |
| 50 | 953106-2 | 铆钉0-5 | 2 |
| 51 | 152492-0 | 辅助手柄 | 1 |
| 52 | 410919-9 | 罩 A | 1 |
| 53 | 163255-9 | 夹钳120 | 1 |
| 54 | 643650-4 | 碳刷盖 6.5-13.5 | 2 |
| 55 | 181044-0 | 碳刷 CB－153 | 1 |
| 56 | 153416-9 | 电机机壳 | 1 |
| 56 | 643653-8 | 碳刷握 | 2 |
| 56 | 913206-0 | 固定螺丝 M5X8 | 2 |
| 包含零件. 43 | |||
| 57 | 911207-2 | 平头螺丝 M5X10 | 1 |
| 58 | 133014-5 | 调节杆 | 1 |
| 包含零件. 57 | |||
| 59 | 252003-2 | 六角螺母 M8－14 | 1 |
| 60 | 253731-2 | 平垫圈 8 | 1 |
| 61 | 252105-4 | 六角锁紧螺母 M8X13 | 1 |
| 64 | 251407-5 | 平头螺丝 M8 | 1 |
| 65 | 164655-6 | 底板 | 1 |
| 66 | 911300-2 | 半圆头螺丝 M5X75 | 2 |
| 67 | 324206-9 | 接合线M12 | 1 |
| 401 | 782212-4 | 套口扳手 | 1 |
| 402 | 782017-2 | 扳手22 | 1 |
| E01 | 652252-5 | 固定垫圈 | 4 |
| E02 | 689055-4 | 接线环支架 | 2 |
