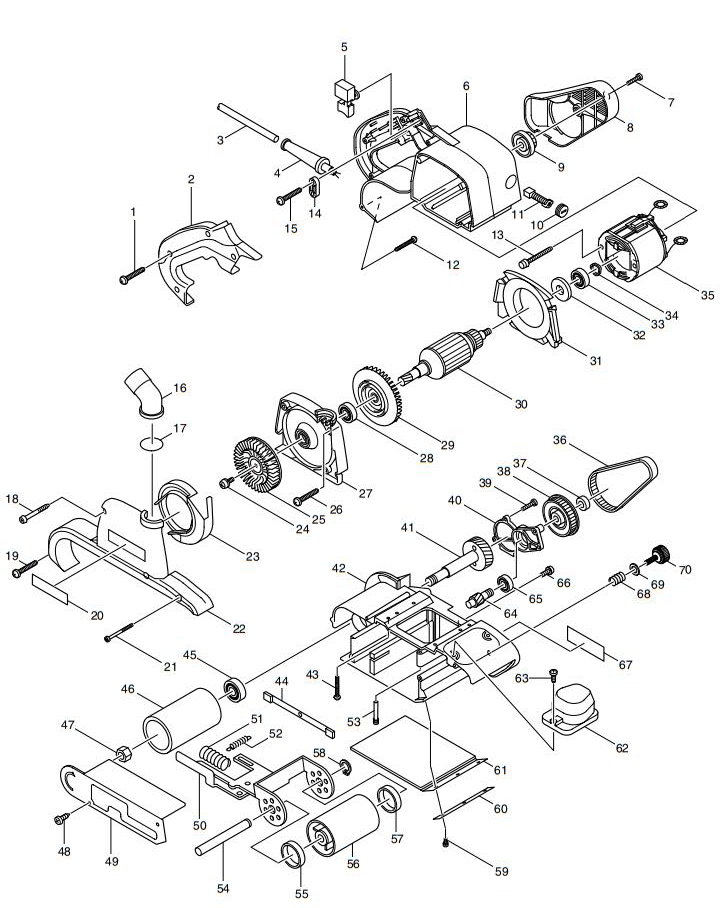

9403砂光机
| 砂光机 | 9403 |
|
| 图号 | 部件号 | 部件名称/注解 | 使用数量 |
| 1 | 265995-6 | 自攻螺丝 PT4X18 | 4 |
| 2 | 416496-9 | 手柄盖 | 1 |
| 3 | 694087-8 | 电源线1.5-2-5.0 | 1 |
| 4 | 682503-2 | 电源线护套 8-90 | 1 |
| 5 | 651284-9 | 开关 SGEL115CDY-6 | 1 |
| 6 | 150981-9 | 电机机壳 | 1 |
| 7 | 266034-5 | 自攻螺丝 CT4X16 | 1 |
| 8 | 416495-1 | 皮带轮罩 | 1 |
| 9 | 222147-2 | 皮带轮10-24.1 | 1 |
| 10 | 643750-0 | 碳刷盖 | 2 |
| 11 | 191963-2 | 碳刷 CB-303 | 1 |
| 12 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 13 | 266056-5 | 自攻螺丝 5X45 | 2 |
| 14 | 687052-4 | 电源线压板 | 1 |
| 15 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 16 | 416497-7 | 集尘套管 | 1 |
| 17 | 213415-4 | O形圈 28 | 1 |
| 18 | 266069-6 | 自攻螺丝 4X45 | 2 |
| 19 | 265995-6 | 自攻螺丝 PT4X18 | 1 |
| 20 | 819064-1 | 牧田牌标签 | 1 |
| 21 | 266203-8 | 自攻螺丝CT 4X40 | 1 |
| 22 | 317018-7 | 集尘袋座盖 | 1 |
| 23 | 416494-3 | 隔圈 | 1 |
| 24 | 911213-7 | 半圆头螺丝 M5X12 WR | 1 |
| 25 | 241662-7 | 风叶80 | 1 |
| 26 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| 27 | 317021-8 | 集尘袋座 | 1 |
| 28 | 211088-7 | 轴承6000DDW | 1 |
| 29 | 240013-1 | 风叶84 | 1 |
| 30 | 516783-7 | 转子组件 220-240V | 1 |
| 31 | 416498-5 | 挡风板 | 1 |
| 32 | 681649-1 | 绝缘垫圈 | 1 |
| 33 | 211088-7 | 轴承6000DDW | 1 |
| 34 | 267715-4 | 波形弹性垫圈20 | 1 |
| 35 | 596193-4 | 定子组件 220-240V | 1 |
| 36 | 225081-5 | 皮带 | 1 |
| 37 | 931503-2 | 六角螺母 M10 | 1 |
| 38 | 222148-0 | 皮带轮10-55.6 | 1 |
| 39 | 266034-5 | 自攻螺丝 CT4X16 | 3 |
| 40 | 317020-0 | 齿轮盖 | 1 |
| 41 | 153291-3 | 螺旋齿轮 | 1 |
| 42 | 150979-6 | 机架 | 1 |
| 43 | 265995-6 | 自攻螺丝 PT4X18 | 4 |
| 44 | 150846-5 | 侧面导板 | 1 |
| 45 | 211131-2 | 轴承 6001DDW | 1 |
| 46 | 162199-0 | 驱动辊 | 1 |
| 47 | 252087-0 | 六角螺母 M12-19 | 1 |
| 48 | 266026-4 | 自攻螺丝PT4X12 | 2 |
| 49 | 344622-9 | 安全护罩 | 1 |
| 50 | 163398-7 | 张紧辊托架 | 1 |
| 51 | 233235-0 | 压簧12 | 1 |
| 52 | 231819-8 | 拉簧4 | 1 |
| 53 | 321980-0 | 支承销 | 1 |
| 54 | 323829-0 | 张紧辊轴 | 1 |
| 55 | 253922-5 | 杯形垫圈12 | 1 |
| 56 | 150978-8 | 张紧辊 | 1 |
| 57 | 253922-5 | 杯形垫圈12 | 1 |
| 58 | 961052-5 | 挡圈S-12 | 1 |
| 59 | 911118-1 | 半圆头螺栓 M4X12 | 3 |
| 60 | 344623-7 | 条状紧固夹板 | 1 |
| 61 | 421093-8 | 软木橡胶板 | 1 |
| 62 | 416499-3 | 前手柄 | 1 |
| 63 | 266034-5 | 自攻螺丝 CT4X16 | 2 |
| 64 | 226551-7 | 斜齿轮12 | 1 |
| 65 | 211066-7 | 轴承6200LLB | 1 |
| 66 | 911213-7 | 半圆头螺丝 M5X12 WR | 1 |
| 67 | 859611-6 | 铭牌 9403 | 1 |
| 68 | 231225-7 | 压簧16 | 1 |
| 69 | 253707-9 | 平垫圈16 | 1 |
| 70 | 251815-0 | 螺钉M6X25 | 1 |
| A01 | 794135-4 | 砂带 100X610 WA80 | 1 |
| A02 | 122562-9 | 集尘袋总成 | 1 |
| E01 | 654575-7 | 接线端子 | 1 |
| E02 | 645105-5 | 电容 | 1 |
| E03 | 652257-5 | 夹子 | 2 |
| E06 | 654077-3 | 绝缘端子 FV2-M3 | 2 |
| E09 | 421648-9 | 碳素板 | 1 |
