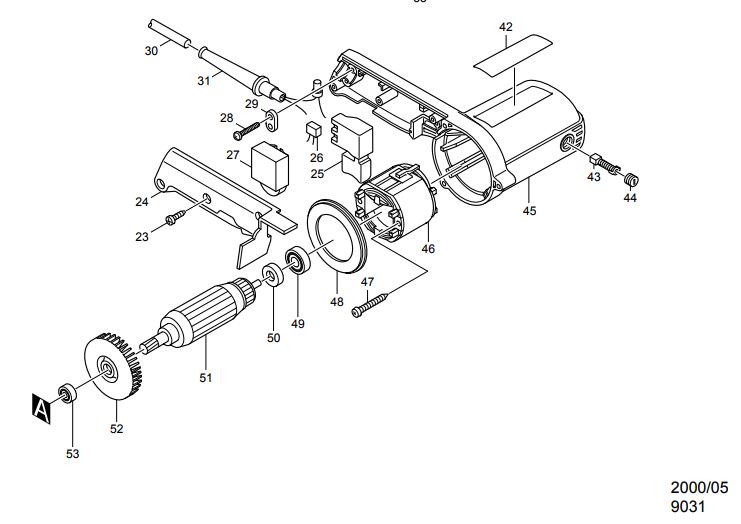

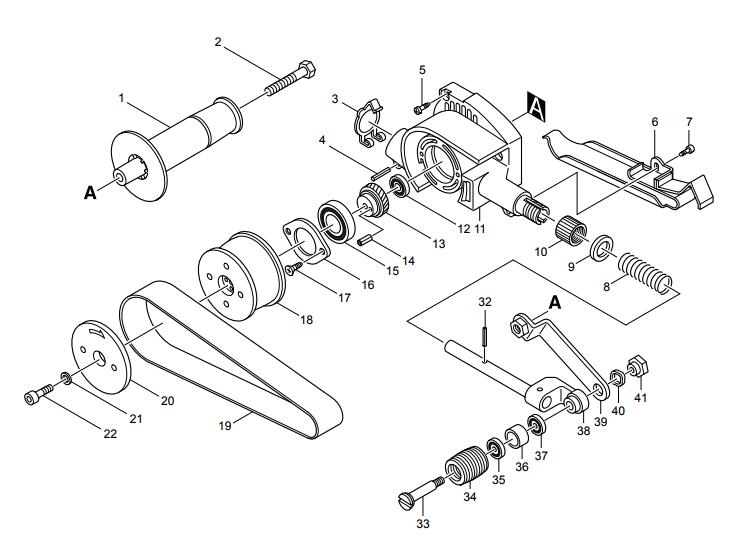

9031砂光机砂轮机(带式砂光机)
| 序号 | 图号 | 副图号 | 部件号 | 部件名称/注解 | 使用数量 |
| 1 | 1 | 152490-4 | 侧柄 | 1 | |
| 2 | 3 | 286241-4 | 帽30 | 1 | |
| 3 | 4 | 951116-3 | 弹性圆柱销 4-20 | 1 | |
| 4 | 5 | 265999-8 | 自攻螺丝 PT4X25 | 3 | |
| 5 | 6 | 342152-4 | 底板 | 1 | |
| 6 | 7 | 266035-3 | 自攻螺丝 CT 5X12 | 1 | |
| 7 | 8 | 231056-4 | 压簧13 | 1 | |
| 8 | 9 | 253052-2 | 平垫圈12 | 1 | |
| 9 | 10 | 252605-4 | 翼形螺母M16 | 1 | |
| 10 | 11 | 159748-2 | 齿轮箱 | 1 | |
| 11 | 11 | C10 | 263002-9 | 橡胶柱 4 | 1 |
| 12 | 12 | 211023-5 | 轴承607LB | 1 | |
| 13 | 13 | 226435-9 | 斜齿轮35 | 1 | |
| 14 | 14 | 258009-8 | 弹性圆柱销3.5-12 | 1 | |
| 15 | 15 | 211331-4 | 轴承6904DDW | 1 | |
| 16 | 16 | 285830-2 | 轴承保持架44 | 1 | |
| 17 | 17 | 266058-1 | 自攻螺丝 CT5X47 | 2 | |
| 18 | 18 | 222129-4 | 带轮33-64 | 1 | |
| 19 | 19 | 1 | A-23880 | 砂带 533-AA100 10PC | 1 |
| 20 | 20 | 415624-3 | 皮带轮圈 | 1 | |
| 21 | 21 | 941101-4 | 平垫圈5 | 1 | |
| 22 | 22 | 266067-0 | 内六角沉头螺丝 M5X20 | 1 | |
| 23 | 23 | 265995-6 | 自攻螺丝 PT4X18 | 3 | |
| 24 | 24 | 415635-8 | 手柄盖 | 1 | |
| 25 | 25 | 651263-7 | 开关 SGEL206C | 1 | |
| 26 | 26 | 645209-3 | 电容 | 1 | |
| 27 | 27 | 1 | 631677-6 | 控制器 200V-240V | 1 |
| 28 | 28 | 265995-6 | 自攻螺丝 PT4X18 | 2 | |
| 29 | 29 | 687052-4 | 电源线压板 | 1 | |
| 30 | 30 | 694022-6 | 电源线1.0-2-2.5 | 1 | |
| 31 | 31 | 682502-4 | 电源线护套 8－85 | 1 | |
| 32 | 32 | 951116-3 | 弹性圆柱销 4-20 | 1 | |
| 33 | 33 | 322746-1 | 顶端带轮轴 | 1 | |
| 34 | 34 | 222130-9 | 顶端带轮30-25 | 1 | |
| 35 | 35 | 210015-1 | 轴承688DDW | 1 | |
| 36 | 36 | 331450-1 | 衬套 | 1 | |
| 37 | 37 | 210015-1 | 轴承688DDW | 1 | |
| 38 | 38 | 154417-0 | 弯头撑柱 | 1 | |
| 39 | 39 | 165110-1 | 辅助手柄支架 | 1 | |
| 40 | 40 | 253904-7 | 波形弹性垫圈12 | 2 | |
| 41 | 41 | 252138-9 | ' 角螺母 M6-17 | 1 | |
| 42 | 43 | 191940-4 | 碳刷 CB－411 | 1 | |
| 43 | 44 | 643550-8 | 碳刷盖5－8 | 2 | |
| 44 | 45 | 159747-4 | 电机机壳 | 1 | |
| 45 | 46 | 1 | 599328-6 | 定子组件 220V | 1 |
| 46 | 46 | 1C10 | 654100-4 | 碳刷握环 | 2 |
| 47 | 46 | 1C20 | 654501-6 | 连接器 P-1.25 | 2 |
| 48 | 47 | 266052-3 | 自攻螺丝 4X60 | 2 | |
| 49 | 48 | 415634-0 | 挡风板 | 1 | |
| 50 | 49 | 211028-5 | 轴承 627LB | 1 | |
| 51 | 50 | 681614-0 | 绝缘垫圈 | 1 | |
| 52 | 51 | 517148-6 | 转子组件 220V | 1 | |
| 53 | 包含零件. 49,50,52,53 | ||||
| 54 | 52 | 241884-9 | 风叶60 | 1 | |
| 55 | 53 | 210005-4 | 轴承 608DDW | 1 | |
| 56 | A01 | 1 | A-23852 | 砂带 533-AA40 10PCS | 1 |
| 57 | A02 | 1 | A-23868 | 砂带 30X533 AA60 | 1 |
| 58 | A03 | 1 | A-23874 | 砂带 533-AA80 10PCS | 1 |
| 59 | A04 | 1 | A-23880 | 砂带 533-AA100 10PC | 1 |
| 60 | A05 | 1 | A-23896 | 砂带 533-AA120 10PCS/SET | 1 |
| 61 | E04 | 654077-3 | 绝缘端子 FV2-M3 | 2 | |
| 62 | E06 | 689053-8 | 线耳保护器 | 2 | |
| 63 | E08 | 654051-1 | 销定环 | 1 |
